ZGT-25-DA固态继电器配套散热组件

　　在工业自动化配电回路、小型设备电控柜、加热温控系统这类需要频繁通断负载的场景里，固态继电器是替代传统电磁继电器的核心元件，这款ZGT-25-DA型号的直流控交流固态继电器搭配专用散热器的三维结构，完整还原了实物的装配关系与安装边界，能直接用于电控柜布局校核、装配干涉检查的设计环节。从实际使用场景来看，这类25A额定电流的固态继电器，多用于控制220V/380V交流侧的阻性负载，比如小型加热管、风机、照明回路，相比电磁继电器没有机械触点磨损，开关速度快，工作时无电弧、无动作噪音，适合在需要高可靠性、长寿命的工控场合使用，但器件导通时的压降会产生持续热损耗，必须搭配对应规格的散热器才能保证额定电流下的结温不超限值，避免热击穿损坏。

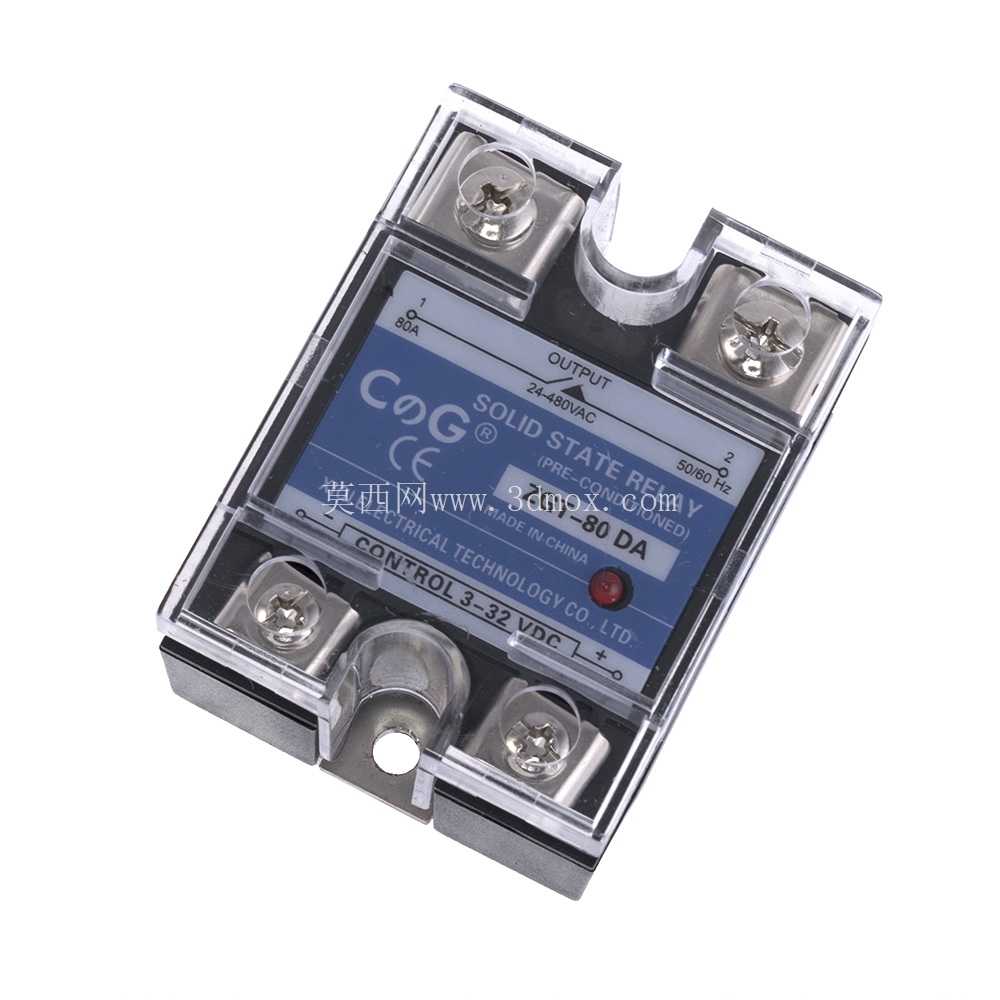

　　从结构设计角度拆解，这款继电器本体采用阻燃工程塑料透明上盖，能直接观察内部印制板的标识与状态指示灯，四个主接线端子采用镀锡铜材质，上方带压线螺丝与防松垫片，分别对应直流控制侧的3-32V输入端子，以及交流输出侧的24-480V负载端子，端子旁的壳体上压印有清晰的极性与回路标识，避免现场接线时接反控制端或者错接负载回路。本体底部为金属导热基板，和散热器的接触平面做了平整度处理，实际装配时需要在接触面涂覆导热硅脂，降低接触热阻，散热器采用铝挤型工艺，鳍片方向顺着柜体内部的散热风道设计，能依靠自然对流带走继电器工作产生的热量，当柜内环境温度超过40摄氏度或者负载电流接近额定值时，也可在散热器旁加装轴流风扇强制风冷，进一步提升带载能力。

　　安装边界方面，继电器本体与散热器组合后，四个安装固定孔的孔位完全匹配标准导轨安装或者螺丝直接固定的布局，安装孔的孔径适配M4规格的固定螺丝，整体厚度控制在常规低压元器件的安装尺寸范围内，不会和柜内相邻的断路器、接线端子产生空间干涉。建模时还原了本体上的状态指示灯结构，当控制端通入额定直流电压时，指示灯点亮提示输出侧导通，方便现场调试时快速判断器件工作状态；壳体侧面的CE认证标识、型号参数印刷区都做了细节还原，透明上盖的卡扣结构、底部基板与塑料壳体的包胶结合处都和实物一致，散热器的鳍片厚度、间距、底部安装沉孔的深度都按照实际测绘尺寸制作，能直接导出工程图用于安装板的开孔定位。

　　在做电控系统三维布局时，这类元器件模型的精度直接影响后续装配的效率，很多新手设计时容易忽略散热器的占用空间，只预留继电器本体的安装位置，导致实际装配时散热器和旁边的线槽或者元器件碰撞，或者没有预留足够的散热空间，使得器件工作时温度过高提前失效。这款模型完整还原了组合后的整体外形，包括接线端子突出本体的高度、压线螺丝的顶部空间，方便设计时预留接线操作的手部空间，不用在装配时再临时调整元器件位置。另外，直流控制端的输入回路和交流输出端的绝缘距离在模型上也有体现，本体内部的隔离结构满足低压电器的绝缘要求，设计时不用额外考虑绝缘挡板的加装，只要按照低压配电的间隙要求排布相邻器件即可。

　　从选型匹配的角度，25A的额定电流规格适配大部分小型单机设备的控制需求，比如小型恒温箱的加热控制、流水线的小型风机通断、包装设备的加热回路控制，搭配的散热器热阻参数刚好匹配25A电流下的耗散功率，在自然风冷条件下能保证结温在安全范围内，不用额外选用更大规格的散热器造成空间浪费，也不会因为散热器规格不足导致器件降额不够。建模时还原了散热器和继电器本体的装配定位凸台，实际生产时能快速对齐安装孔，不用反复调整位置，提升装配效率。
