侧流式涡轮泵结构三维设计

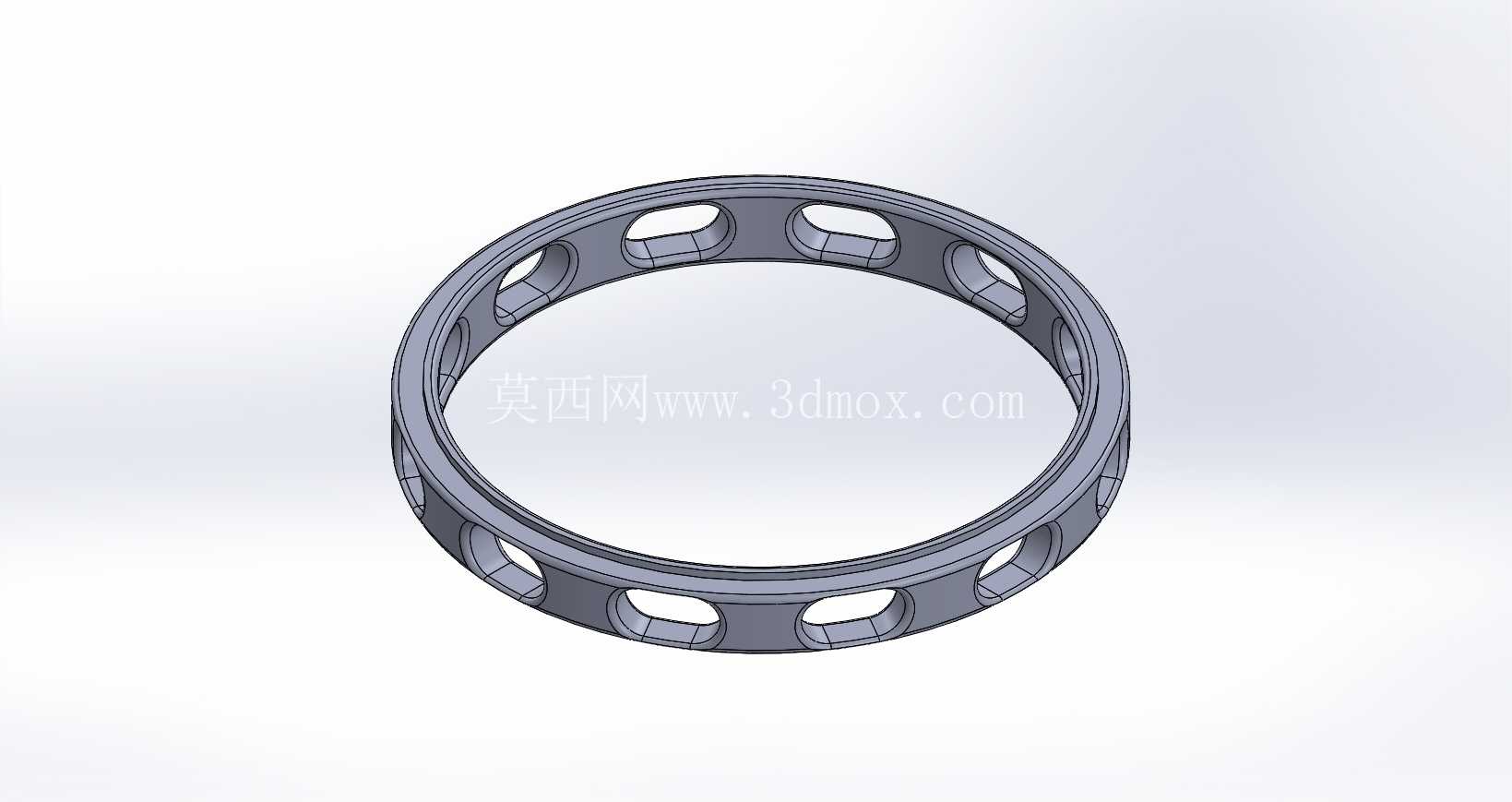

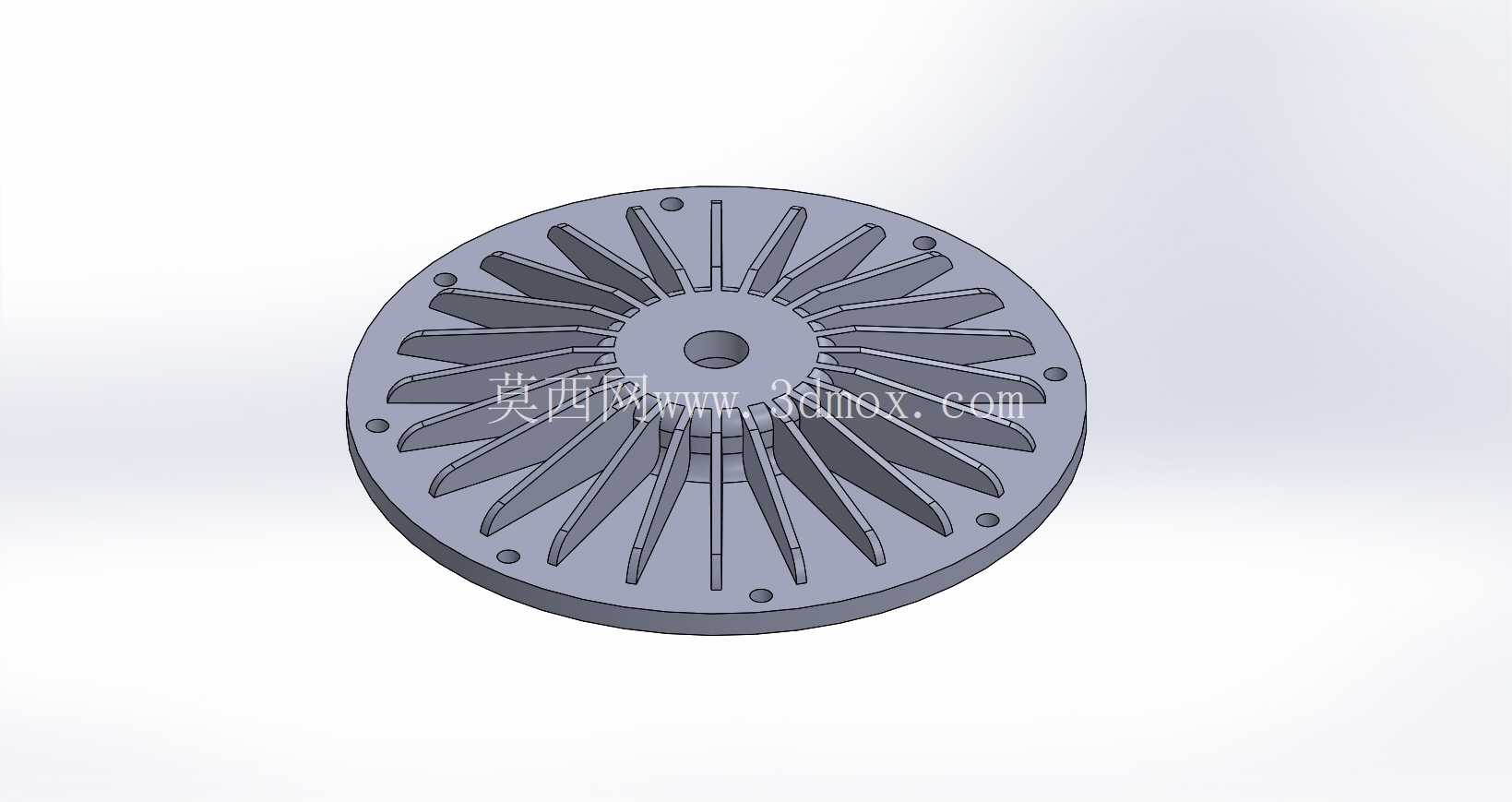

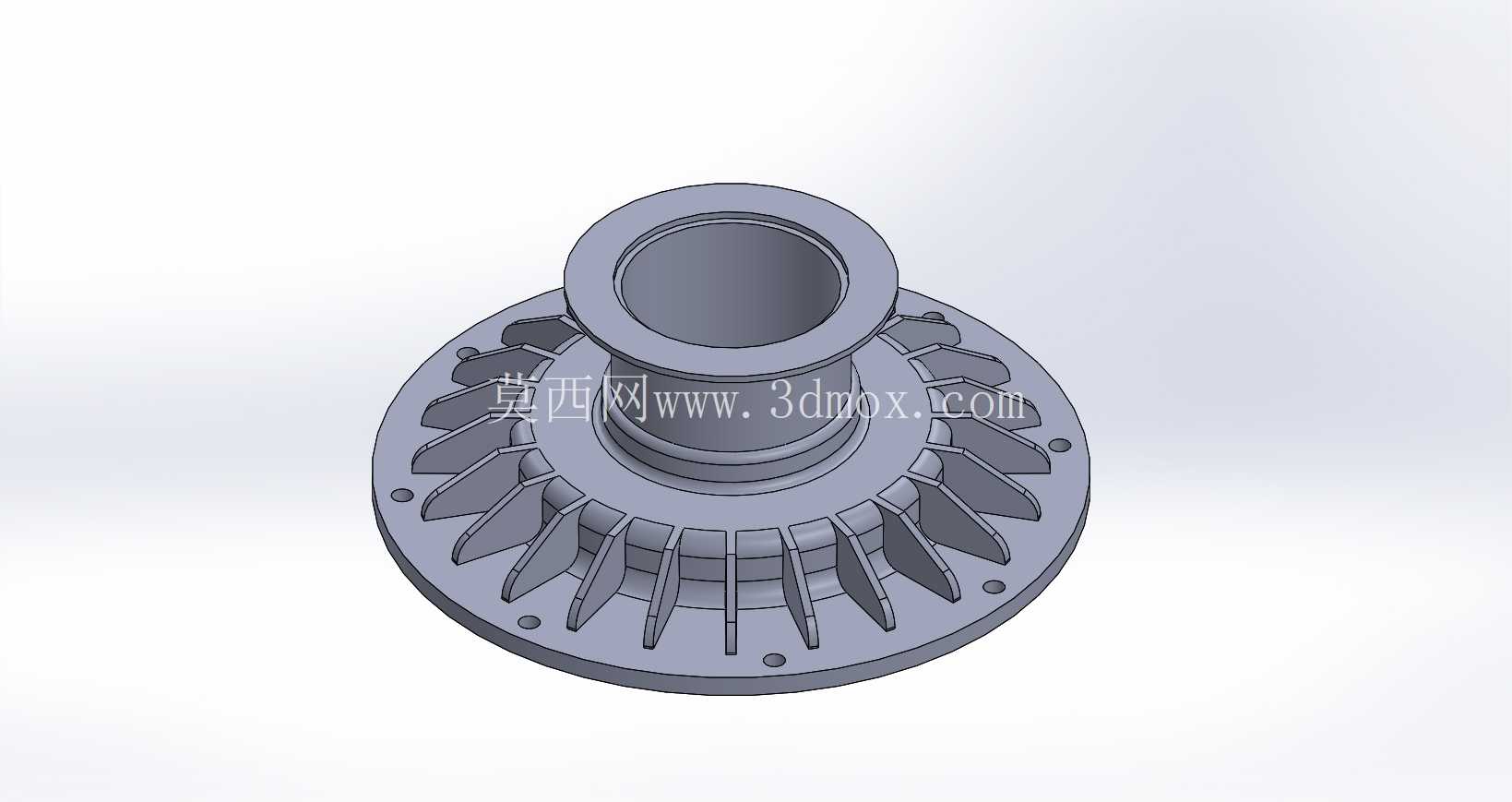

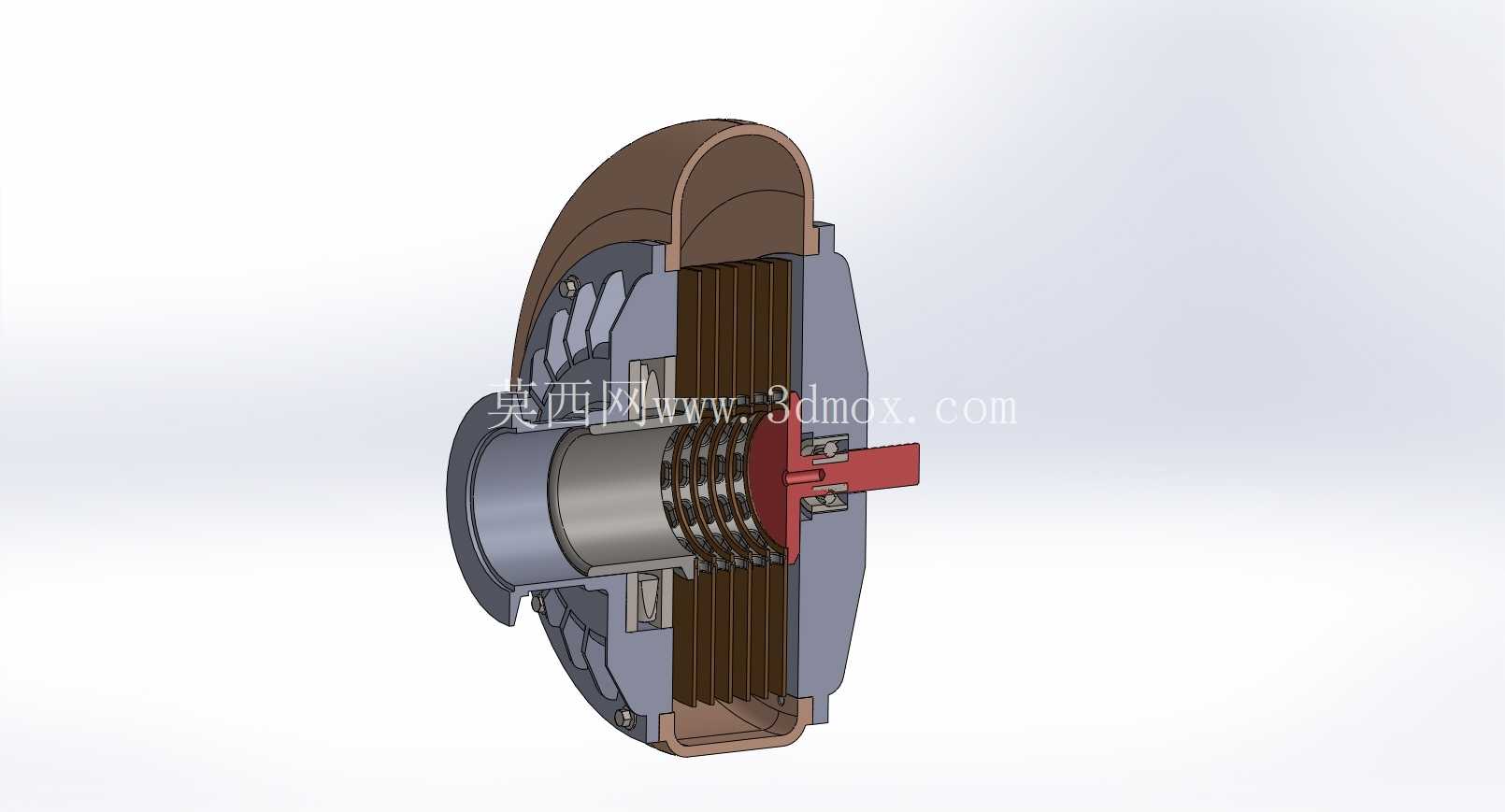

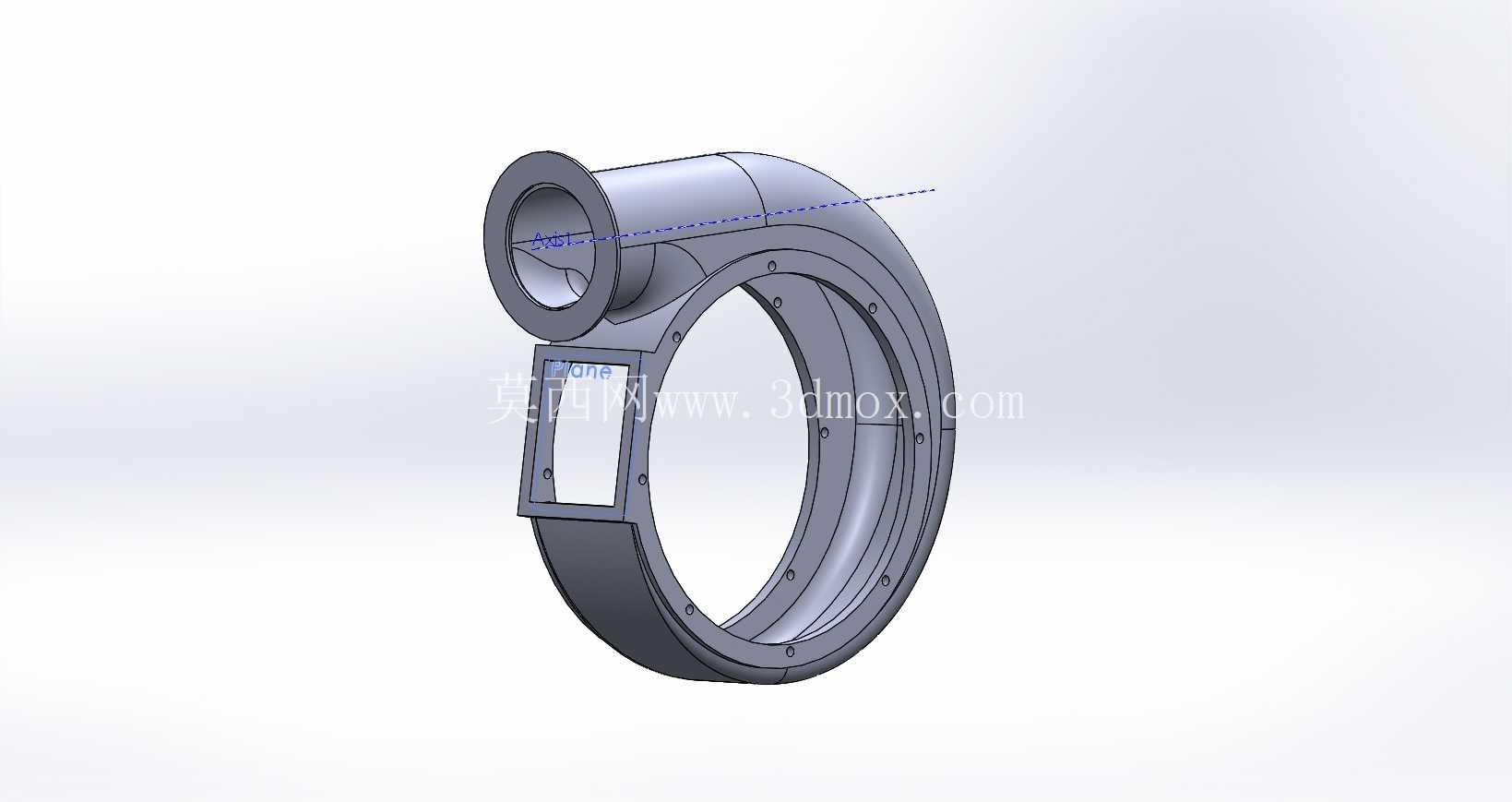

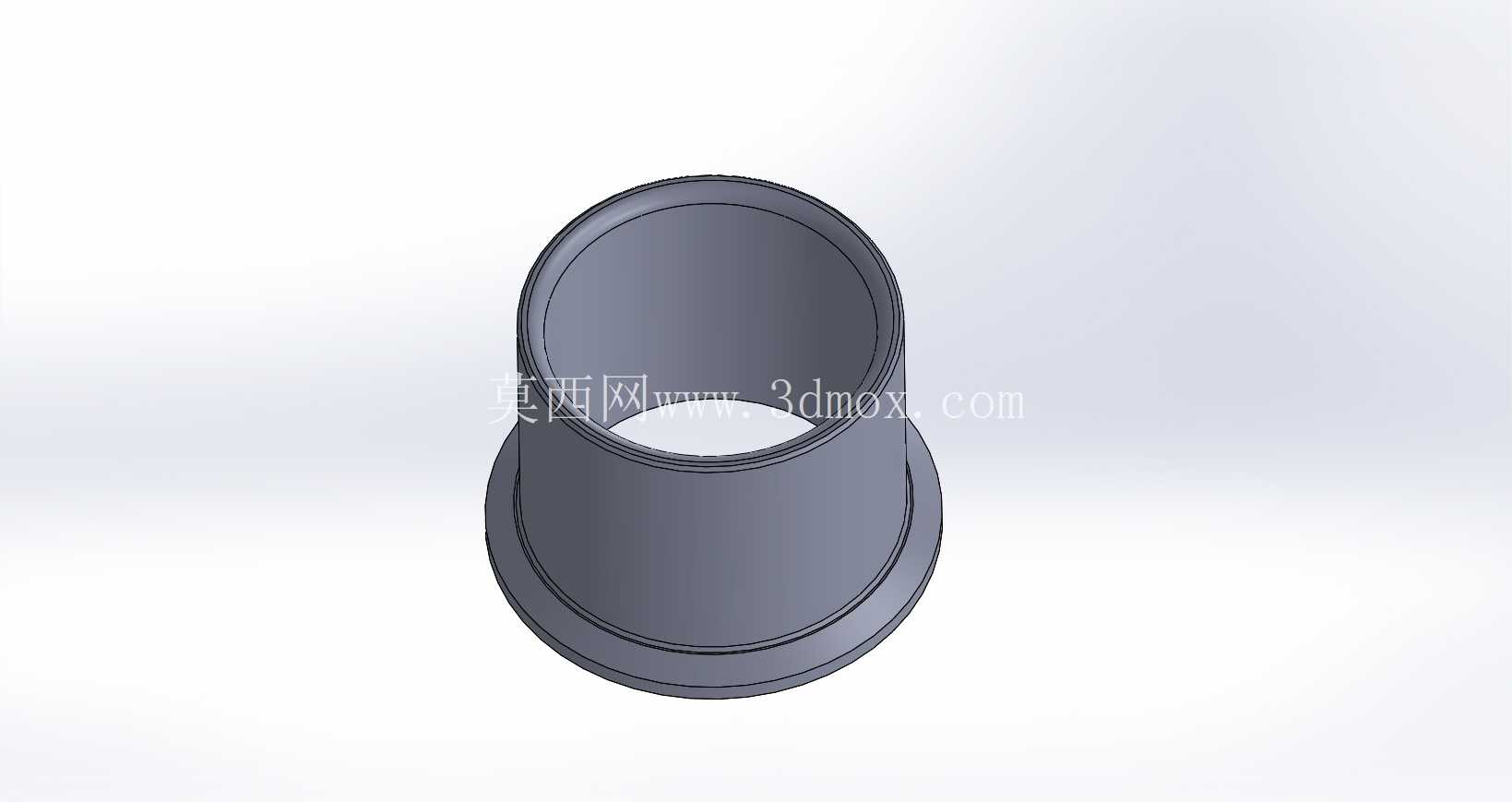

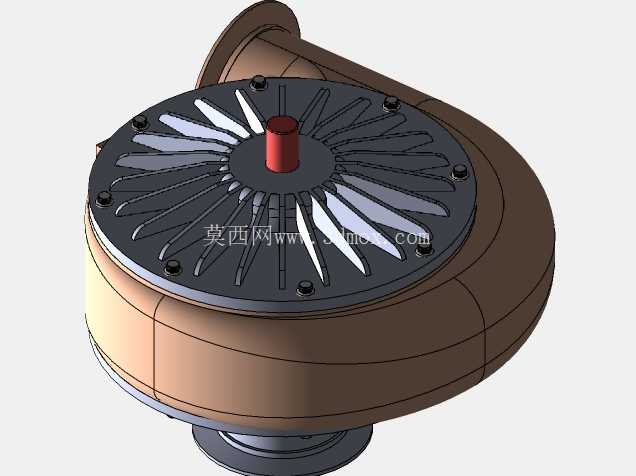

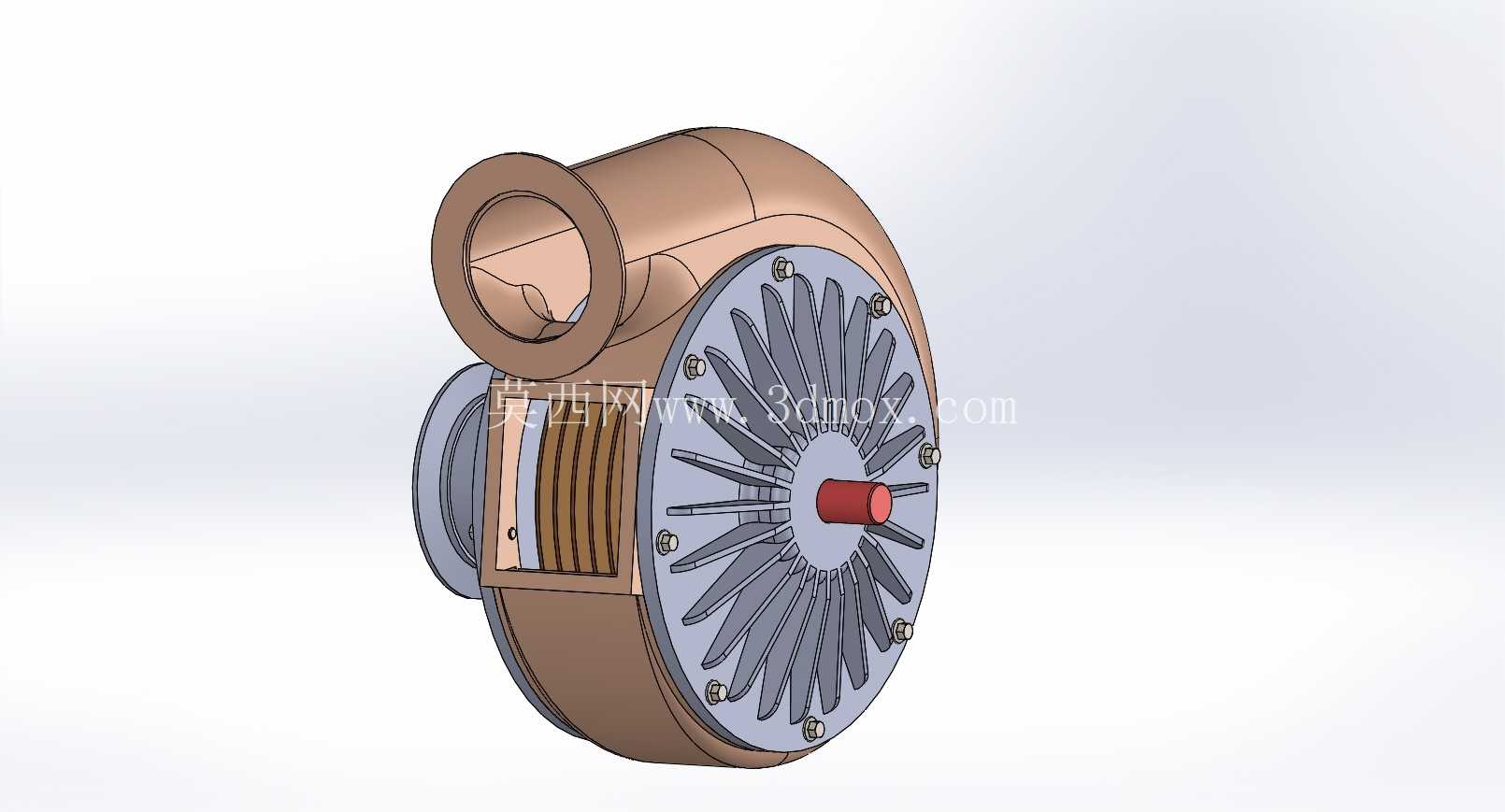

　　从结构布局来看，泵体采用侧进上出的流道走向，进口法兰与出口法兰呈90度垂直布置，这种布局能最大程度压缩泵组的轴向安装尺寸，在集成到紧凑型设备内部时，不需要额外预留大角度的管路转弯空间，进出口的连接端面预留了标准密封槽位，安装时可适配O型圈或者平垫片密封，能承受1.6MPa以内的工作压力而不发生泄漏。叶轮部分采用径向直叶片的开式结构设计，叶片沿轮盘周向均匀分布，这种设计的优势在于对流体中的微小杂质容忍度更高，不会像闭式叶轮那样因为细小颗粒进入叶轮流道而发生卡滞，同时叶片的型线采用等厚度圆弧过渡，在建模过程中通过圆周阵列特征实现全周叶片的均匀排布，每个叶片的安装角度经过流体动量计算匹配，能保证流体在环形流道内每经过一个叶片就获得一次动量增量，最终在出口处汇聚形成稳定的高压输出。这款涡轮泵的结构设计，核心围绕小流量高扬程的流体输送工况展开，在实际工业场景中，这类泵常被应用在机床冷却系统喷淋供水、小型化工试剂精准输送、实验室流体循环回路、燃油辅助增压供给等场景，区别于普通离心泵的大流量低扬程特性，涡轮泵依靠叶轮径向叶片与环形流道的反复动量交换，能在较小的叶轮外径下实现更高的输出压力，适配对安装空间有严格限制、同时需要稳定高压输出的管路系统。泵壳部分采用蜗壳与端盖分体式结构，蜗壳的流道截面沿流体流动方向逐渐扩大，能将叶轮输出的动压平稳转化为静压，减少流道内的湍流损失，端盖与蜗壳之间通过周向均匀分布的紧固件连接，紧固件的排布位置避开了流道区域，不会对流道内的流体流动产生干扰，同时端盖中心预留了轴伸孔位，孔位内部设计了双道密封的安装台阶，可适配机械密封或者填料密封两种密封形式，满足不同输送介质的密封需求。

　　从安装边界来看，泵体的底部预留了两个安装支脚，支脚的安装孔中心距经过标准化设计，可直接固定在标准槽钢支架或者设备的安装面板上，泵组的整体轴向尺寸控制在较小范围内，配套的驱动电机可通过直连方式与泵轴连接，不需要额外设置减速机构，因为涡轮泵的额定工作转速与普通四级异步电机的转速区间完全匹配，直连传动的方式能减少传动环节的功率损失，提升整体运行效率。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值设置，比如叶轮与泵壳之间的间隙控制在0.2-0.3mm之间，间隙过大会导致流体回流损失增加，降低泵的容积效率，间隙过小则会因为加工或者装配误差导致叶轮与泵壳发生刮蹭，影响设备运行可靠性。

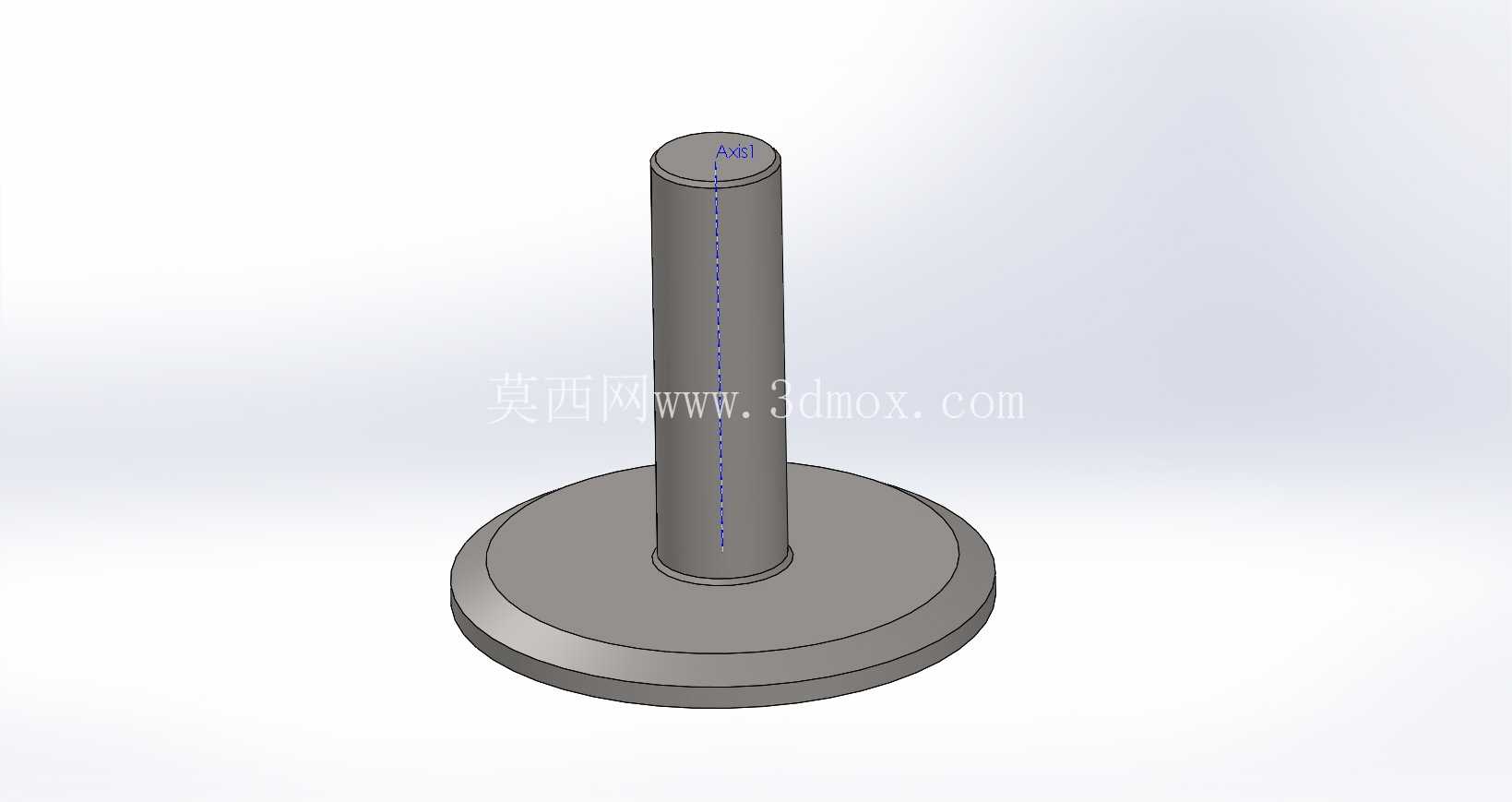

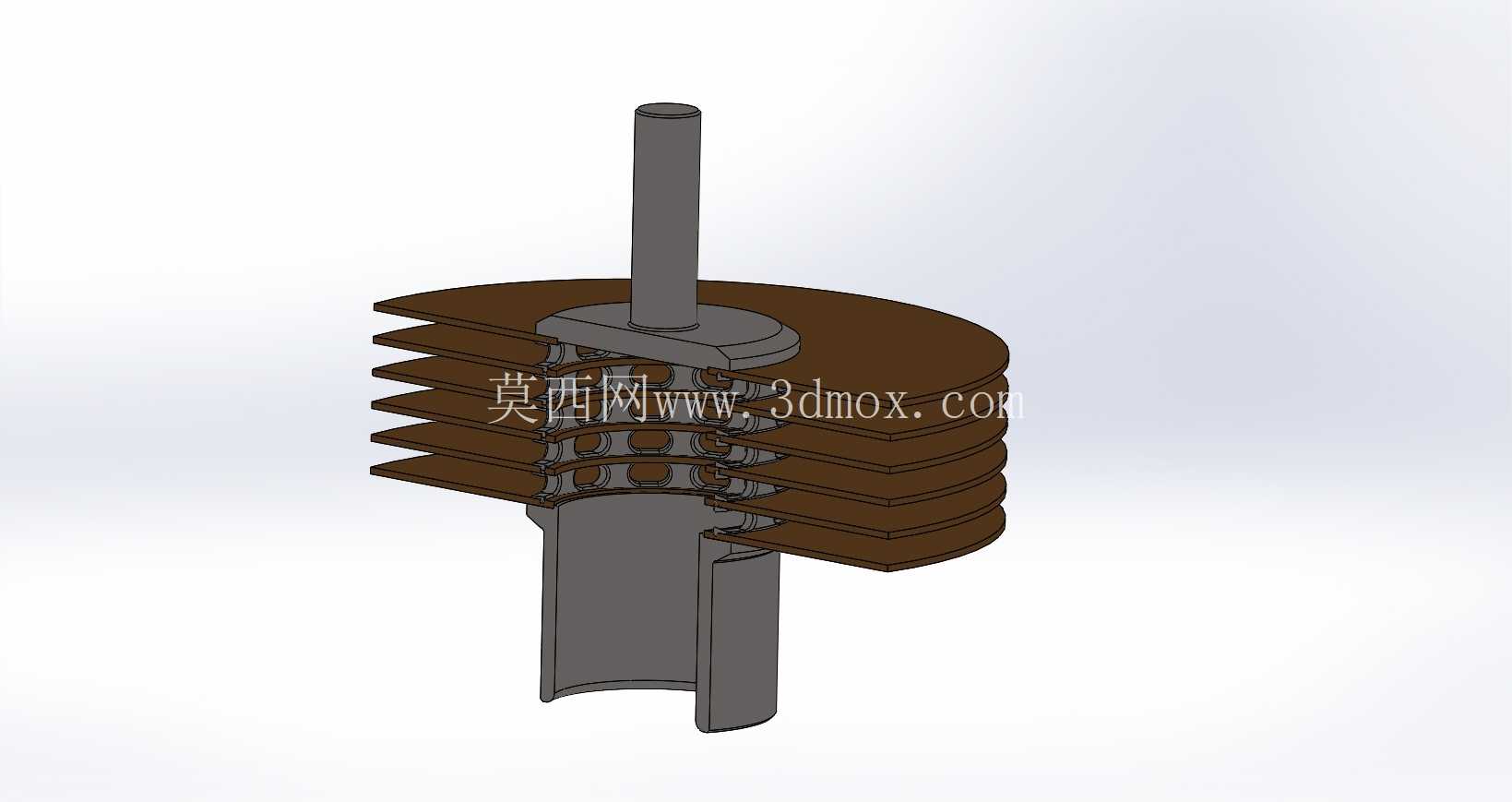

　　轴系部分的设计考虑了径向力的承载需求，在端盖与叶轮侧分别设置了轴承安装位，可选用深沟球轴承承受叶轮运转时产生的径向力，保证轴系在高速运转时的稳定性，轴端的锁紧结构采用圆螺母加止动垫圈的形式，能避免叶轮在运转过程中发生轴向窜动。流道的建模过程中，所有转角位置都采用了圆角过渡处理，避免出现直角结构导致的应力集中，同时也能减少流体在转角处的涡流损失，提升泵的整体水力效率。

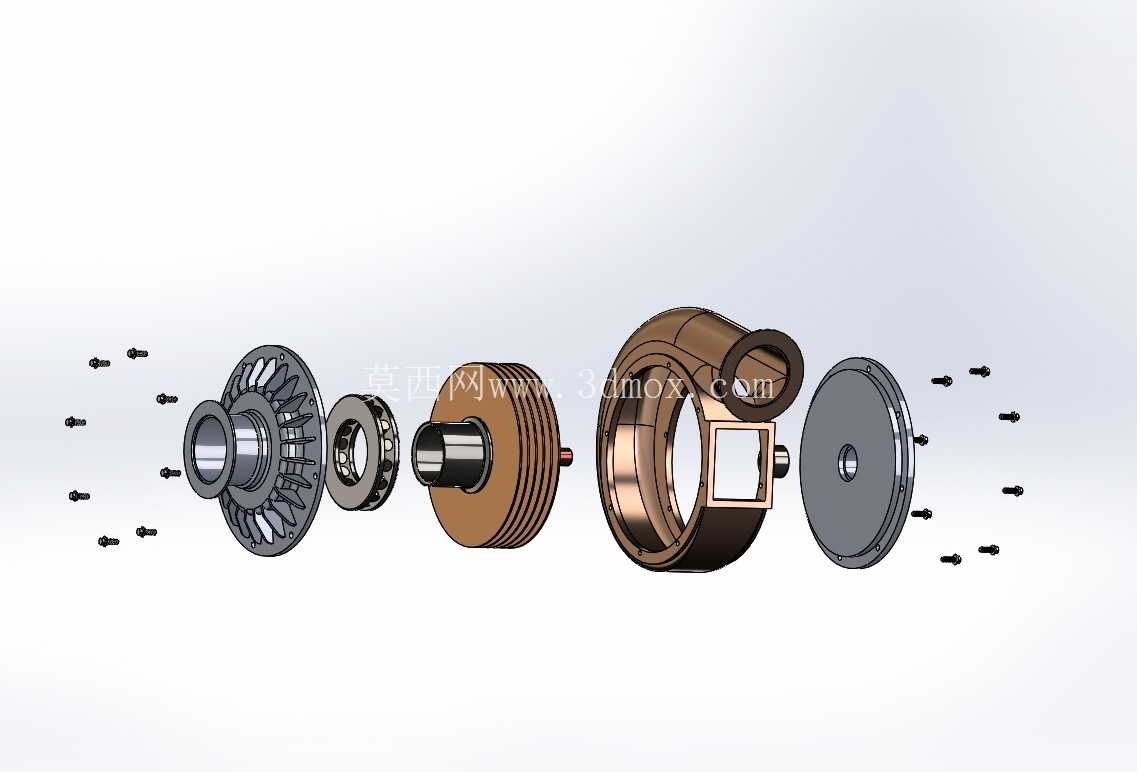

　　这款涡轮泵的结构设计没有采用复杂的异形结构，所有零部件都具备良好的加工工艺性，蜗壳部分可采用铸造工艺成型后再进行流道的精加工，叶轮部分可采用铣削加工或者精密铸造工艺生产，紧固件、密封件、轴承都采用标准件，能有效降低生产制造的成本，同时也方便后期的维护更换，在实际选型过程中，可根据输送介质的腐蚀性差异，更换泵体、叶轮的材质，比如输送普通清水时可采用铸铁材质，输送腐蚀性流体时可更换为不锈钢或者工程塑料材质，不需要对整体结构进行大幅修改，具备较强的工况适配能力。
