2U机架式服务器机箱内部结构三维设计

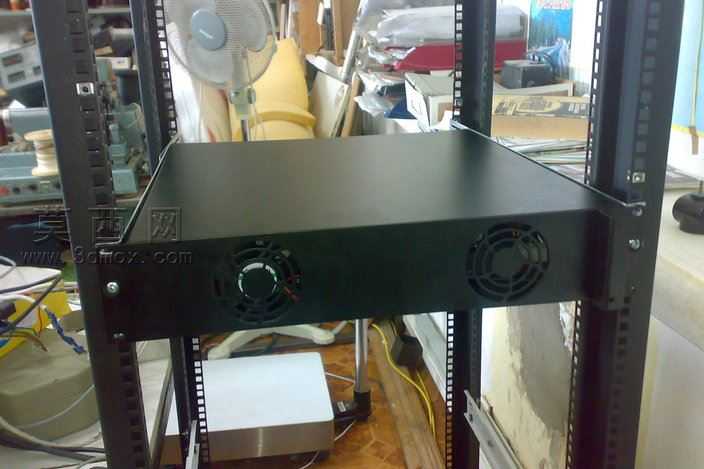

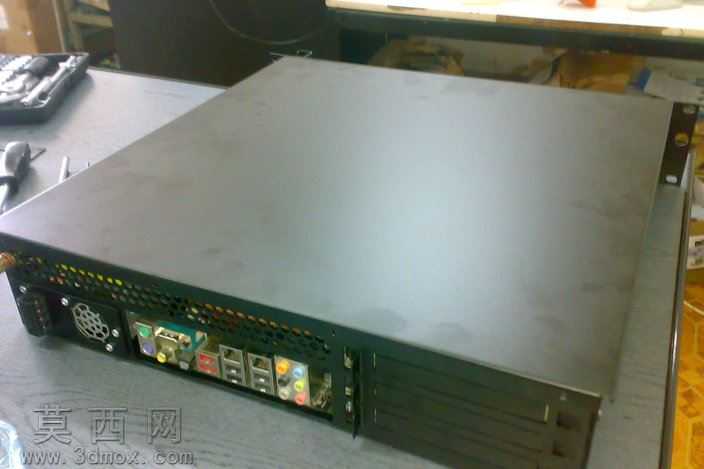

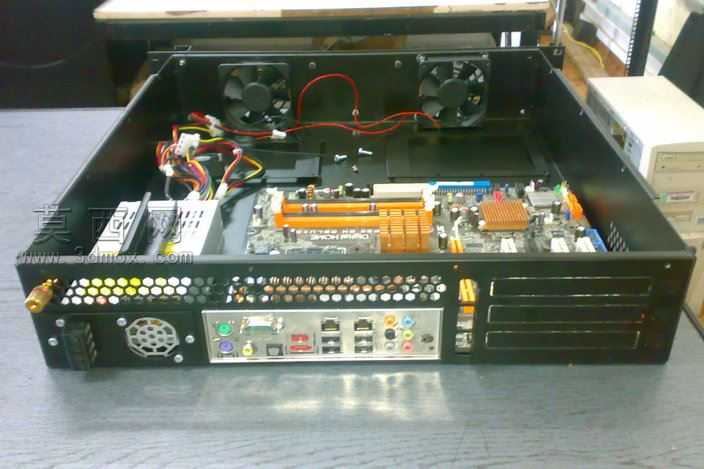

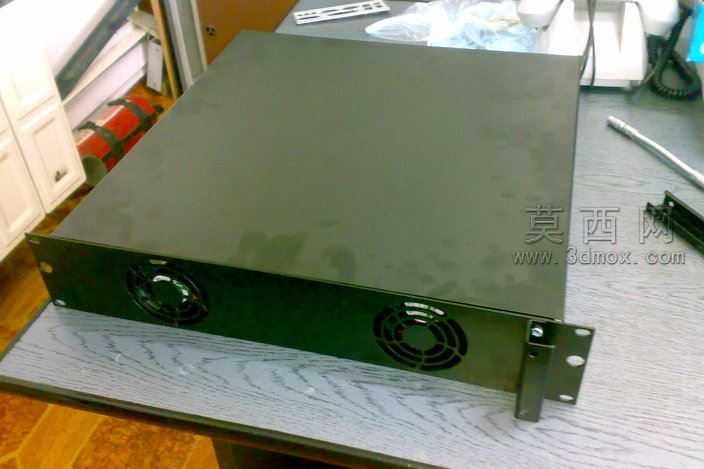

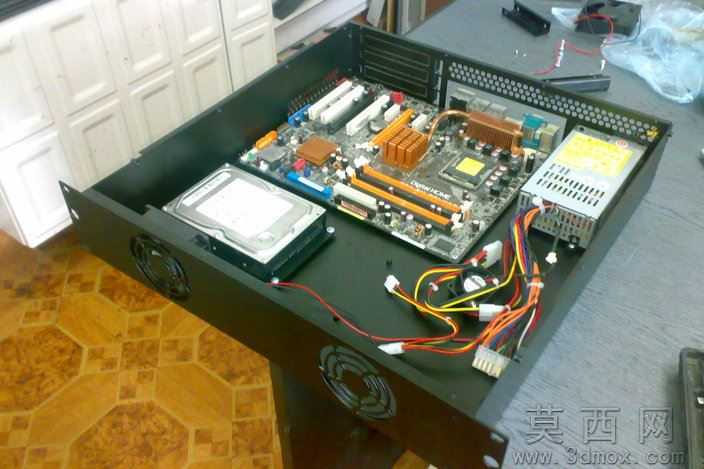

本作品为2U规格机架式服务器的完整三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体严格遵循19英寸标准机架安装的尺寸规范，适配标准机柜的上架安装需求。建模过程中首先完成机箱主体钣金结构的搭建，对机箱侧板的通风冲孔、前面板双散热风扇安装位、后部扩展挡板的固定结构均做了精细化还原，钣金件的折弯、卡扣、螺丝固定位全部按照实际加工工艺进行建模，确保结构具备实际生产参考价值。内部硬件布局部分，完整还原了服务器主板的安装定位、CPU散热模组的装配结构、内存插槽与扩展卡的排布位置、电源模块的固定结构，各硬件之间的装配间隙经过严谨校核，避免出现结构干涉问题。材质与渲染环节，机箱外壳采用哑光黑色金属材质模拟真实钣金喷塑效果，主板还原了PCB板的绿色基底与表面电子元器件的不同材质表现，散热风扇采用黑色塑料材质，金属导轨与固定件做了拉丝金属质感处理，渲染时采用柔和的均匀布光，清晰展现内部结构的同时突出不同部件的材质差异。设计思路上围绕机架式服务器的散热需求与硬件扩展需求展开，前部双风扇形成前进后出的散热风道，机箱侧板的蜂窝状通风孔进一步提升通风效率，后部预留的标准扩展位可适配不同类型的IO接口挡板，整体结构紧凑合理，在2U的有限高度空间内完成了核心计算硬件、散热系统、供电系统的合理排布，可作为服务器机箱结构设计、机架设备安装教学的参考模型，也可用于机房布局可视化、IT硬件科普展示等场景使用。
