19英寸12U落地式移动服务器机柜设计

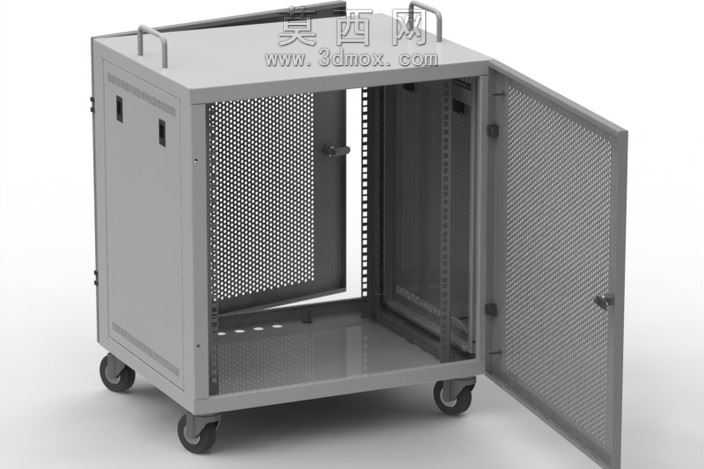

本作品为19英寸标准12U规格落地式移动服务器机柜的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构严格遵循通用服务器机柜的安装规范，适配标准19英寸机架式IT设备安装需求。建模过程中先完成整体框架的参数化搭建，主体采用冷轧钢板折弯成型的结构逻辑，分别完成顶框、底架、左右侧门、前后网孔门、内部安装立柱、底部脚轮组件、顶部提手的独立建模，各部件之间的装配间隙、连接孔位均按照实际钣金加工的公差要求预留，确保模型可直接对接生产工艺。渲染阶段采用哑光金属漆材质模拟机柜表面的静电喷塑工艺，网孔门部分采用通透的金属网材质，还原真实机柜的通风散热结构，脚轮采用橡胶与金属支架的组合材质，顶部提手采用金属折弯材质，整体渲染光影柔和，清晰呈现各部件的结构细节。结构设计上，机柜底部配置四个万向脚轮，支持设备整体移动转运，顶部设置对称式金属提手，方便短距离搬运抬升；前后门采用高密度网孔设计，在保证柜体结构强度的同时最大化通风面积，满足服务器等设备运行时的散热需求；内部两侧设置可调节安装立柱，支持根据设备深度灵活调整安装位置，适配不同尺寸的机架式设备；柜门采用侧边铰链连接，开启角度大，方便设备安装与后期维护，柜门配备锁止结构，保障内部设备安全。设计思路围绕小型机房、临时办公场景的设备部署需求展开，12U的高度规格既满足少量服务器、交换机、UPS等设备的安装需求，又不会占用过多室内空间，落地式加脚轮的组合设计兼顾了放置稳定性与移动灵活性，网孔门设计平衡了防护需求与散热需求，整体结构简洁实用，钣金加工工艺成熟，可快速落地生产。
