小型无涡轮蒸汽发电集成装置结构设计

　　在分布式能源供给、偏远区域独立供电、工业余热余压回收利用等场景中，常规大型汽轮发电机组存在占地空间大、配套系统复杂、运维门槛高、小负荷工况下能效偏低的问题，这类小型无涡轮蒸汽发电集成装置，正是瞄准小功率等级蒸汽能转电能的细分需求开发，适配单台蒸汽产能1t/h以下的热源场景，可对接工业锅炉排汽、生物质气化产汽、太阳能聚热产汽等多种蒸汽来源，无需配套复杂的冷凝水循环管网，适合作为离网场景的主供电单元、厂区余热回收的补能单元、应急保障场景的备用电源使用。

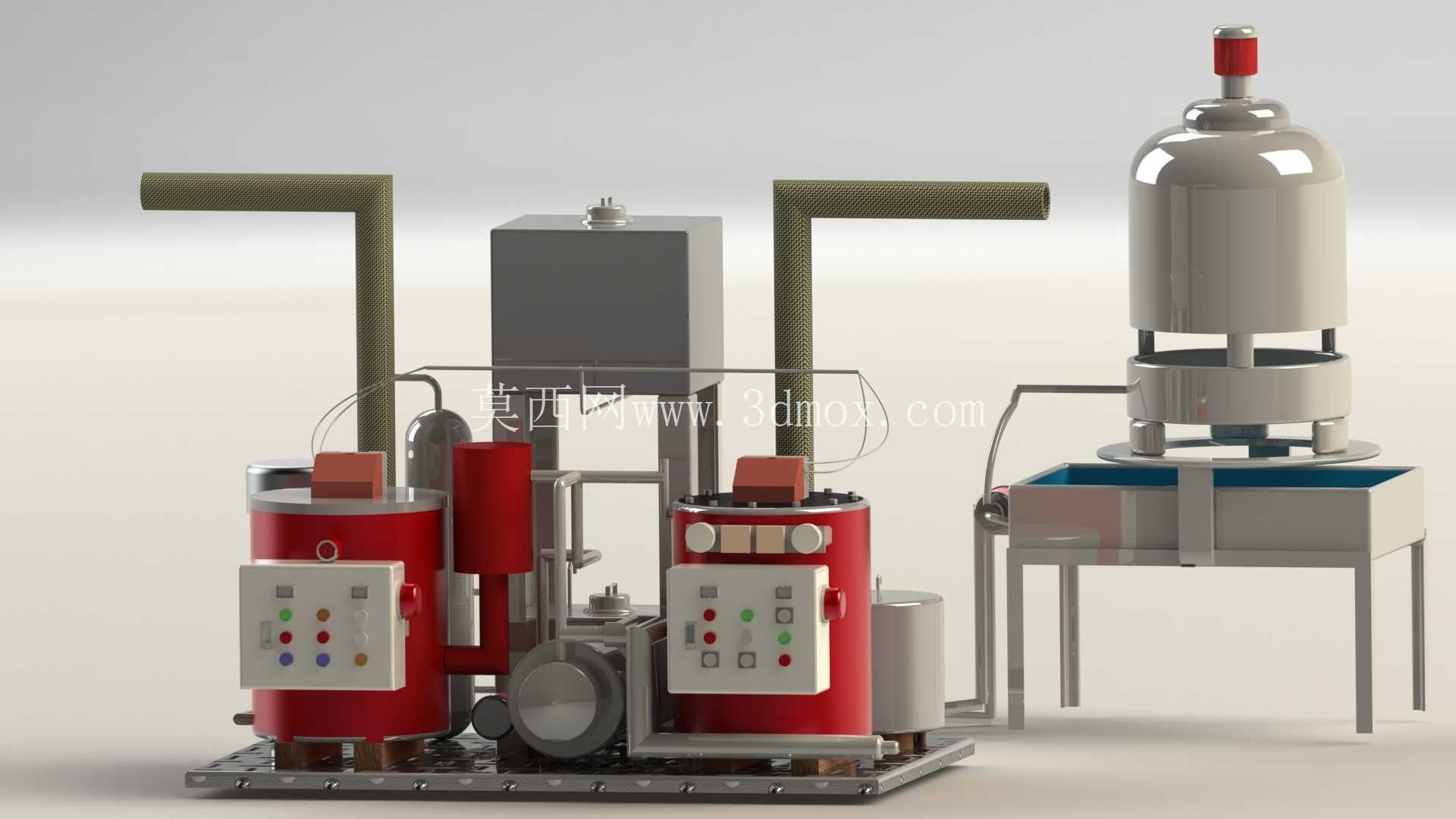

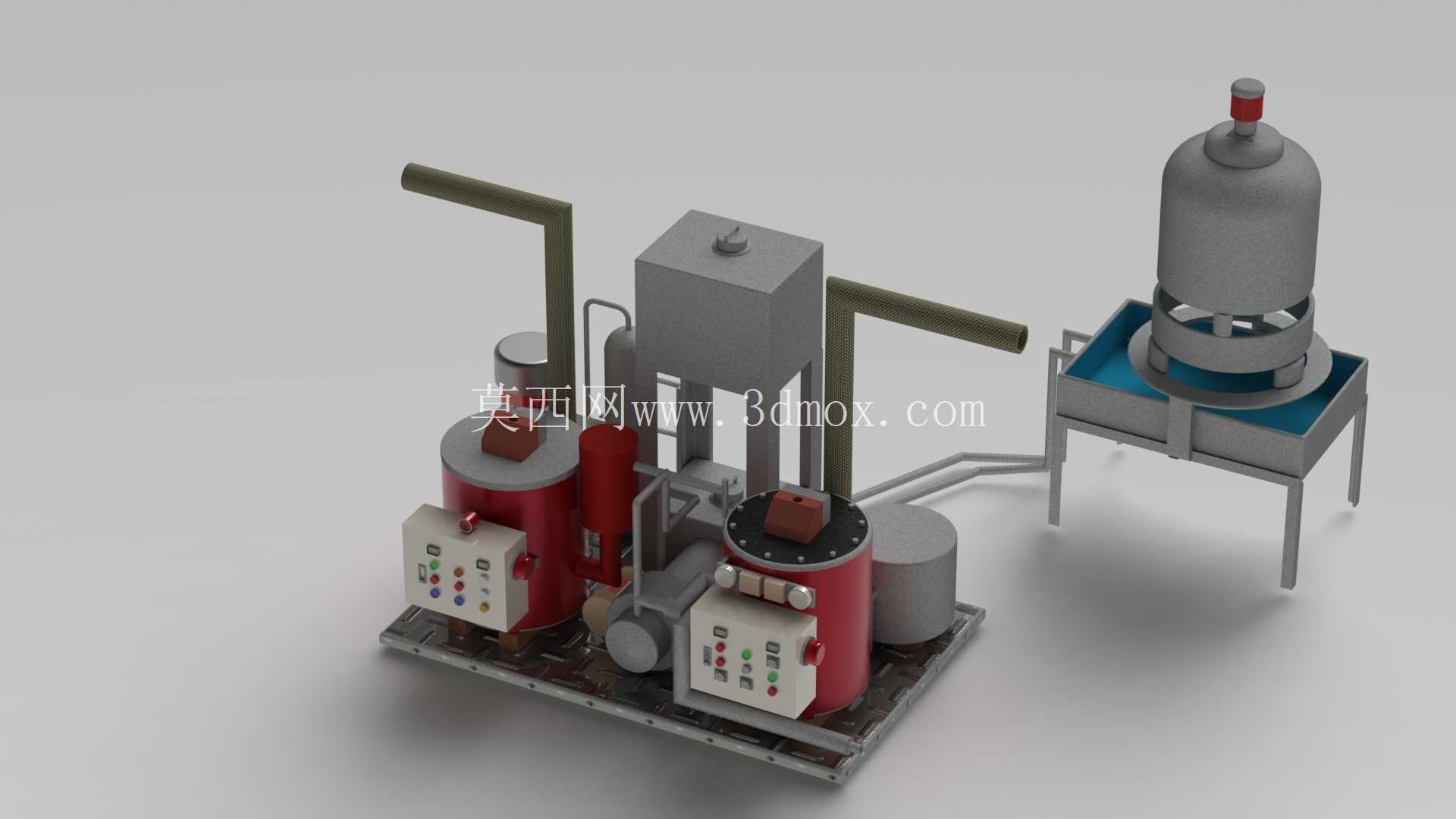

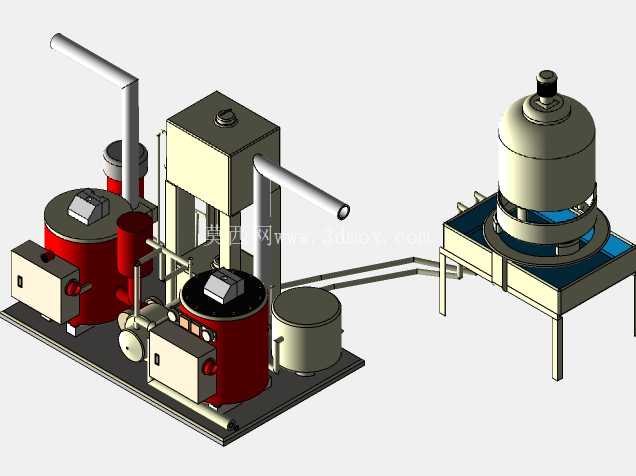

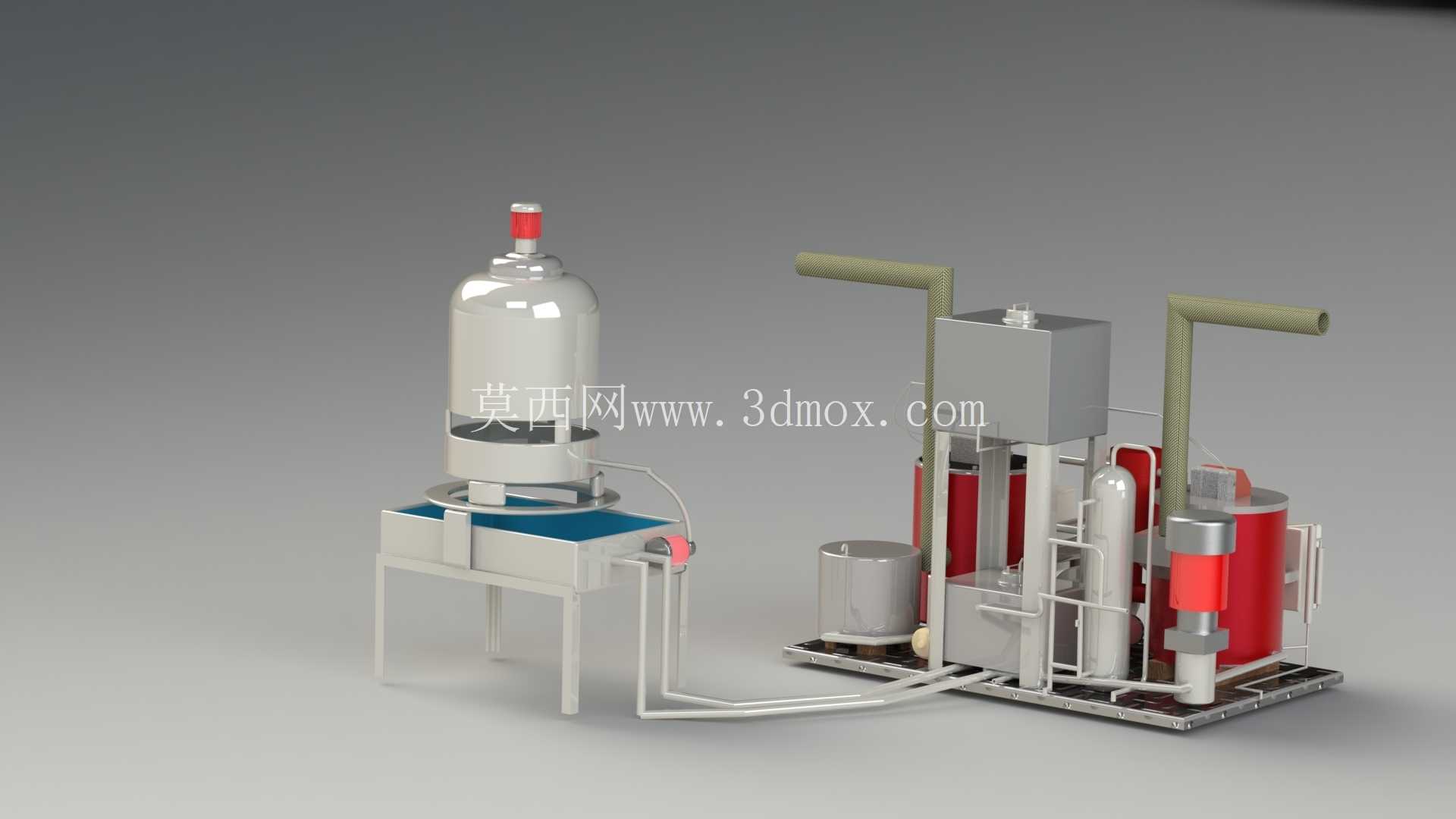

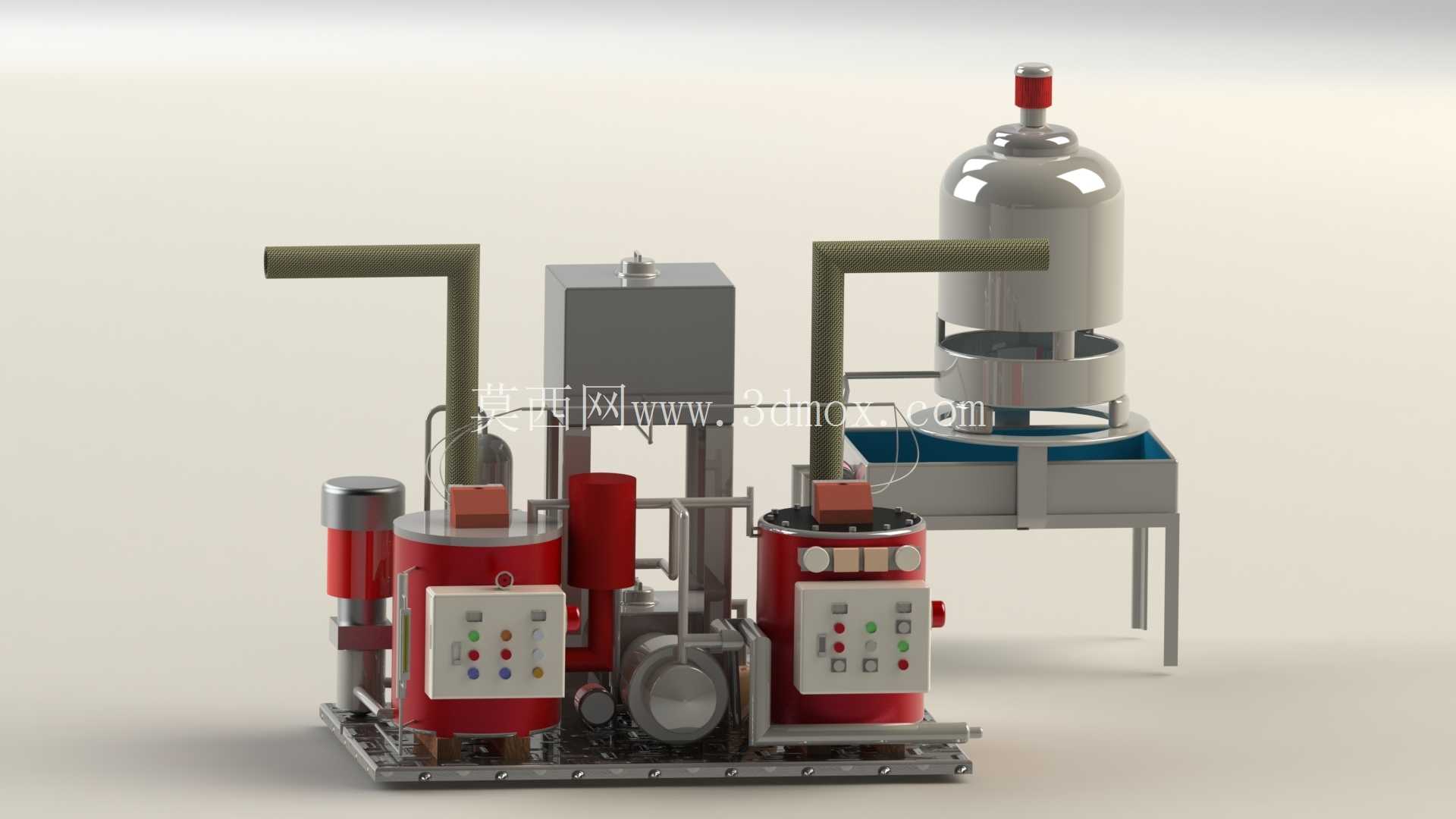

　　整套装置采用撬装集成式布局，所有功能部件全部整合在统一的钢制焊接底座上，底座采用矩形型钢焊接框架结构，底部预留标准叉车孔位与地脚螺栓安装孔，整套装置的安装边界控制在长1800mm、宽1200mm、高2100mm范围内，无需单独浇筑大型设备基础，仅需平整硬化地面即可完成就位，现场安装仅需对接蒸汽输入管路、电力输出线缆、补水管路三个接口，大幅降低现场施工的工程量与周期。装置核心的蒸汽发生单元采用双罐体对称布局，两个承压罐体分别承担蒸汽产出与汽水分离功能，罐体外部包覆硅酸铝保温层，外覆红色防锈烤漆金属护壳，罐体侧壁集成安装就地控制箱，箱体上布置压力显示表、温度显示表、控制按钮、状态指示灯，可在现场完成设备启停、参数调整、故障复位等操作，无需依赖远程控制系统即可独立运行。

　　蒸汽输出管路采用无缝钢管焊接成型，管路走向沿设备框架立柱排布，减少悬空管路的振动应力，两个竖直布置的排汽管出口设置消声结构，降低排汽阶段的噪声辐射。装置上部设置的立式承压罐体为蒸汽稳压单元，可缓冲蒸汽压力波动，避免输出蒸汽参数骤变影响后续能量转换单元的运行稳定性，罐体顶部设置安全阀接口与压力检测接口，超压状态下可自动泄放保障设备安全。由于该装置未配置传统汽轮机结构，能量转换模块采用容积式膨胀动力结构，相比高速旋转的汽轮机组，对蒸汽干度的容忍度更高，无需配套高精度的蒸汽净化除水装置，可适应含水量稍高的饱和蒸汽工况，同时转动部件的运行转速更低，转动惯量更小，启停过程的冲击载荷更小，日常运维仅需定期检查密封件磨损情况、校验压力仪表精度，无需专业的汽轮机运维团队即可完成日常保养。

　　设计阶段针对撬装结构的受力做了专项优化，底座框架的横梁布置对应每个重型部件的重心位置，避免运输、吊装过程中出现框架变形，所有管路的连接位置预留热膨胀补偿余量，设备从常温冷态启动到额定工作温度状态下，管路热位移量控制在安全范围内，不会出现管路拉扯焊缝开裂的问题。控制回路采用硬接线逻辑为主、简易PLC辅助的配置，在高温、高湿、多粉尘的现场环境下，相比全数字化控制系统的抗干扰能力更强，故障排查难度更低，适合非专业运维人员的日常操作。设备侧面预留的检修空间宽度不小于600mm，可在不拆解主体管路的情况下，完成控制元件更换、密封件检修、过滤器清理等常规维护作业，罐体上的人孔、手孔位置对应检修通道方向，内部检查作业无需额外搭建操作平台。

　　考虑到小型应用场景的运输条件限制，整套装置的最大单件重量不超过2t，可满足普通货运车辆的运输要求，吊装点设置在底座框架的四个角位，吊装时设备重心与吊点中心重合，不会出现吊装倾斜的风险。蒸汽输入接口采用标准法兰连接，公称压力匹配1.6MPa等级，可直接对接市面常规工业蒸汽管路，无需额外制作转换接头；电力输出端配置标准的低压接线端子，可直接接入低压配电回路，适配380V三相交流用电场景。装置配套的补水单元采用集成式安装在框架内部，包含补水泵、液位控制器、止回阀等部件，可根据罐体内部液位自动完成补水作业，无需人工值守监控水位，降低运行过程中的人工投入。
