电厂核心动力燃气轮机结构三维设计

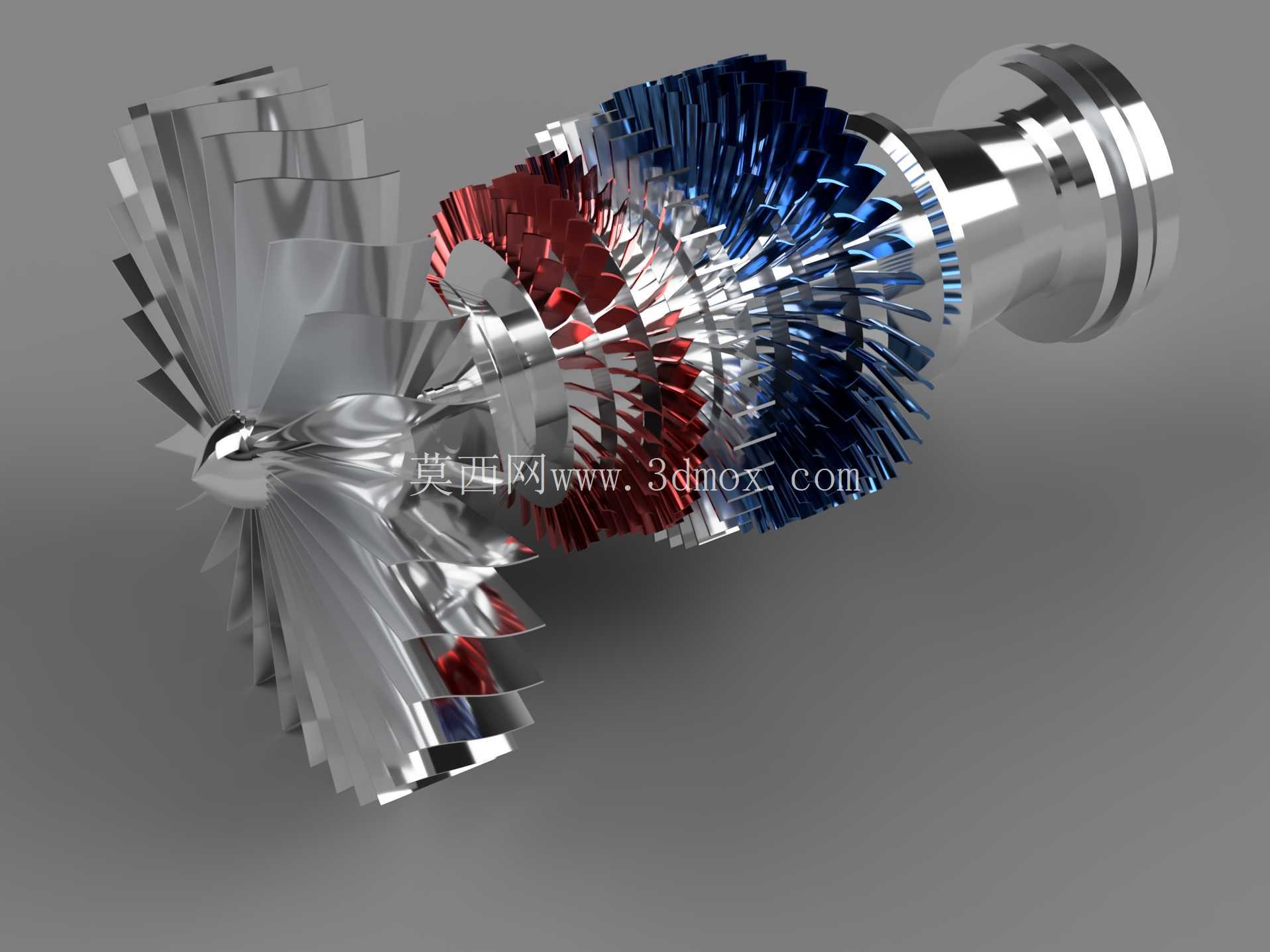

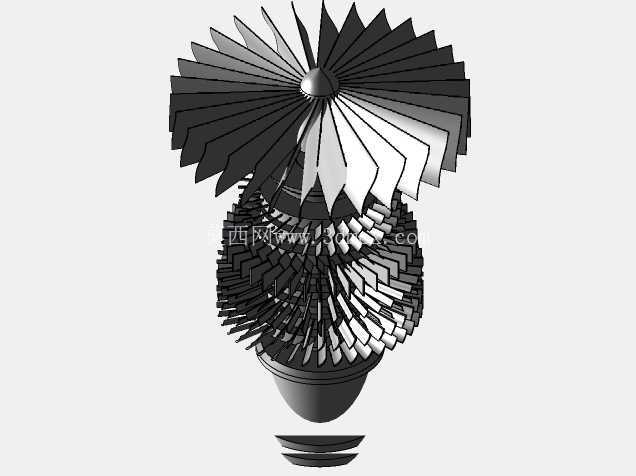

　　从结构设计逻辑来看，该模型完整还原了燃气轮机的核心通流部分构造，前端为多级轴流式压气机段，采用渐缩通流截面设计，每一级叶轮的叶片叶型均按照不同压比下的气流攻角优化，逐级压缩进入的空气，将常压空气提升至数十个大气压的高压状态送入燃烧室区域；燃烧室段采用环管型布置，兼顾燃烧稳定性与流场均匀性，高压空气与喷入的燃料充分混合后稳定燃烧，产生的高温高压燃气向后流入涡轮段；涡轮段分为高压涡轮与低压涡轮两级，高压涡轮与前端压气机同轴连接，直接驱动压气机持续运转完成进气压缩循环，低压涡轮则与输出轴连接，将剩余燃气能量转化为输出扭矩，驱动外接发电机或其他负载。在火力发电厂、联合循环电站及分布式能源站点中，燃气轮机是整套发电系统的核心动力输出单元，区别于传统蒸汽轮机需要配套庞大锅炉与冷凝回路的架构，该类设备可直接将天然气、轻质柴油等清洁燃料的化学能通过燃烧膨胀转化为旋转机械能，直接驱动同轴连接的发电机转子完成电能输出，整体启停响应速度快，调峰性能优异，在电网负荷波动较大的区域承担着基荷供电与调峰填谷的双重作用。

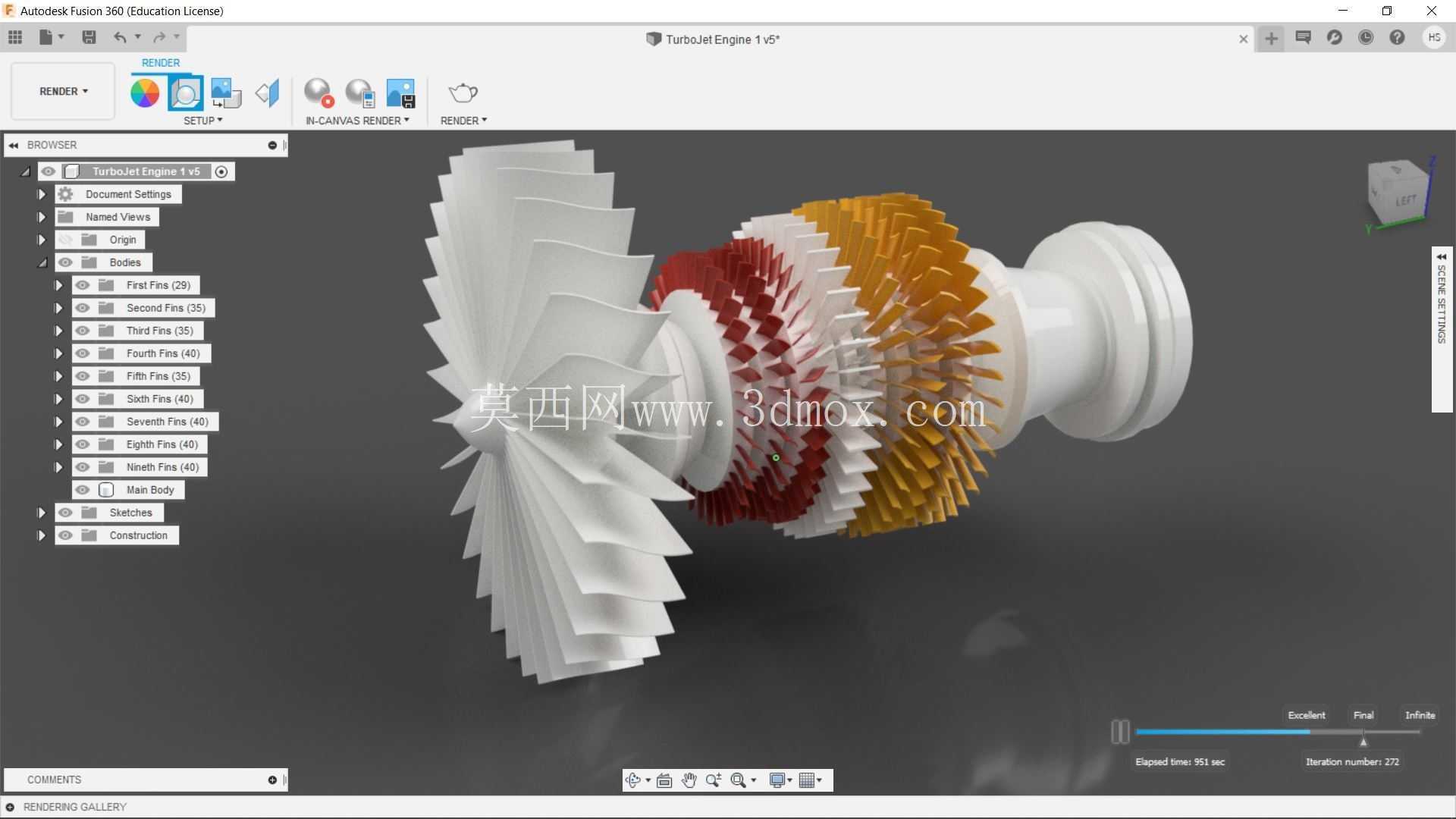

　　在建模过程中，针对叶轮部分的叶片装配做了精准的边界还原，每级动叶片与轮盘的榫头连接结构、静叶片与机匣的安装卡槽均按照实际装配关系搭建，相邻级叶轮之间的轴向间隙严格控制在工程允许的安全范围内，避免运行过程中热胀冷缩导致的动静部件碰磨；机匣部分采用分段式设计，对应压气机、燃烧室、涡轮三个功能段分别设置独立的安装法兰，方便现场检修时的分段拆解与部件更换，机匣内壁预留了气膜冷却孔的安装位置，可匹配实际运行中的冷却气路布置，降低高温段部件的工作温度，延长核心部件使用寿命。

　　从安装边界来看，该设备整体为卧式同轴布置，底部设置两处支撑轴承座与一处推力轴承座，轴承座的安装孔位按照常规电站基础的预埋螺栓间距设计，输出端采用法兰式连接结构，可直接与发电机转子的联轴器对接，无需额外加装变速齿轮箱；整机的轴向长度与径向尺寸匹配常规30MW级小型燃气轮机组的安装空间要求，进气端预留了空气过滤装置的安装接口，排气端可直接对接余热锅炉的进气烟道，适配燃气-蒸汽联合循环的系统布置需求。

　　在实际运维场景中，该结构的拆解逻辑清晰，压气机段与涡轮段的转子可整体抽出进行叶片检查与更换，燃烧室的火焰筒可通过机匣上的检修孔单独拆装，无需将整机从基础上吊离，大幅降低了现场运维的工作量与停机时间；叶片部分的叶型设计兼顾了气动效率与结构强度，动叶片采用带叶冠的结构设计，运行时相邻叶片的叶冠相互抵紧，可有效降低叶片的振动应力，避免长期运行下的疲劳断裂问题，静叶片则采用可调安装角度的结构，可在不同负荷工况下调整通流面积，保证压气机段的运行稳定性，避免低负荷下的喘振问题。
