三面板可调节太阳能电池板安装支架结构

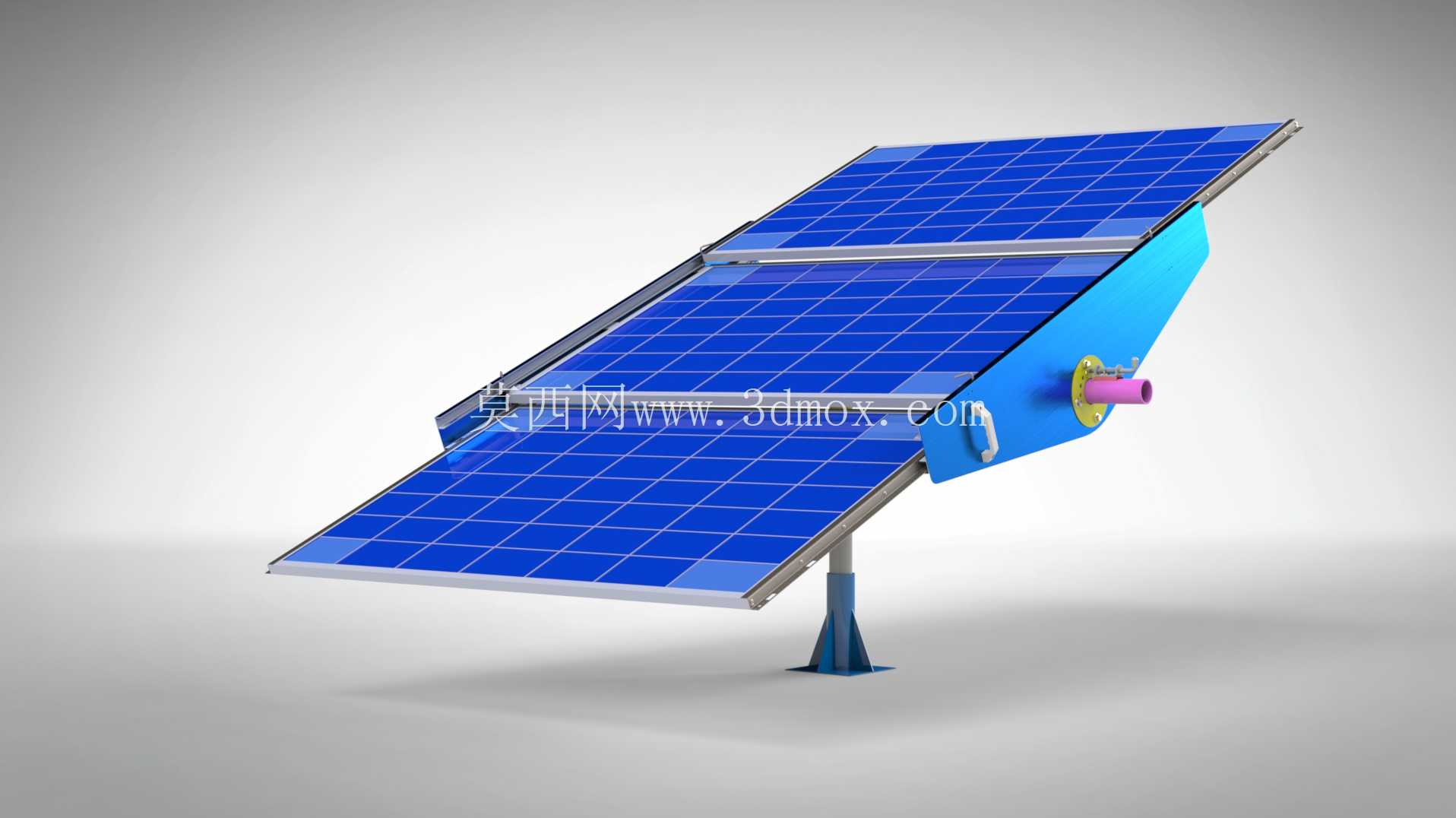

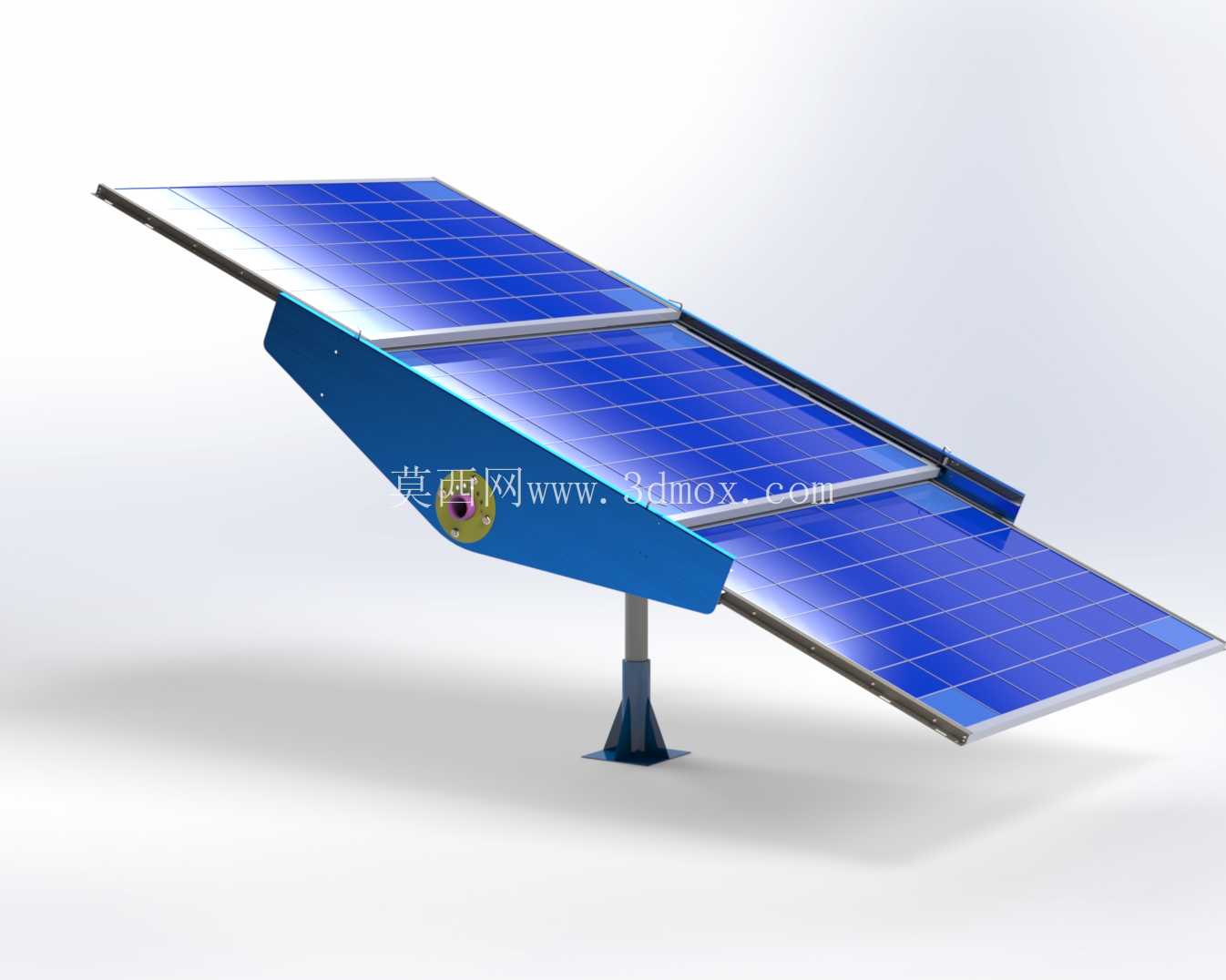

　　在分布式光伏电站、离网型太阳能供电系统、户外临时供电点位、小型风光互补储能站点的实际布设场景中，太阳能电池板的支撑结构直接决定了组件的受光效率、抗风载能力与后期运维便捷性，这款可扩展式支撑结构正是针对多板紧凑布设需求开发的安装载体。区别于常规单块电池板配套的固定支架，该结构在设计之初就瞄准了小空间内多组件集成的痛点，可同时搭载三块标准规格的太阳能电池板，通过三轴可调的铰接结构实现角度与方位的独立调整，无需额外加装转接件就能完成不同纬度地区的倾角适配，在屋顶边角、设备舱顶部、监控杆旁这类局促安装空间内，能最大化利用有限的受光面积，避免多板并排布设时的互相遮挡问题。从结构组成来看，整套支架分为底部固定基座、主支撑立柱、角度调节回转机构、面板安装框架四个核心部分，底部基座采用法兰盘式安装结构，可通过膨胀螺栓固定在混凝土基础、钢结构平台或者预制配重块上，安装孔位预留了足够的调节余量，能抵消基础施工时的位置偏差，适配不同硬化地面的安装条件。主支撑立柱采用变截面设计，靠近基座的部分做了加厚处理，在控制整体重量的前提下提升抗倾覆能力，立柱与回转机构的连接部位设置了多道加强筋，可抵御沿海地区强风、西北沙尘天气下的侧向载荷，避免长期户外使用出现结构变形。

　　角度调节机构是这套支架的核心设计点，三个轴向的转动副都配备了锁紧结构，调整时松开锁紧手柄即可转动面板框架到目标角度，确认角度后扳动手柄就能完成锁止，无需额外携带扳手等工具，单人就能完成倾角校准作业，适配不同季节太阳高度角变化带来的角度调整需求，在临时供电场景下还能根据每日日照方位快速调整朝向，提升发电效率。面板安装框架采用分体式拼接设计，三块电池板的安装位都预留了标准压块安装槽，兼容常规边框厚度的晶硅太阳能电池板，框架边缘做了翻边处理，既可以提升整体结构刚度，也能避免安装时划伤电池板边框或者作业人员手部。

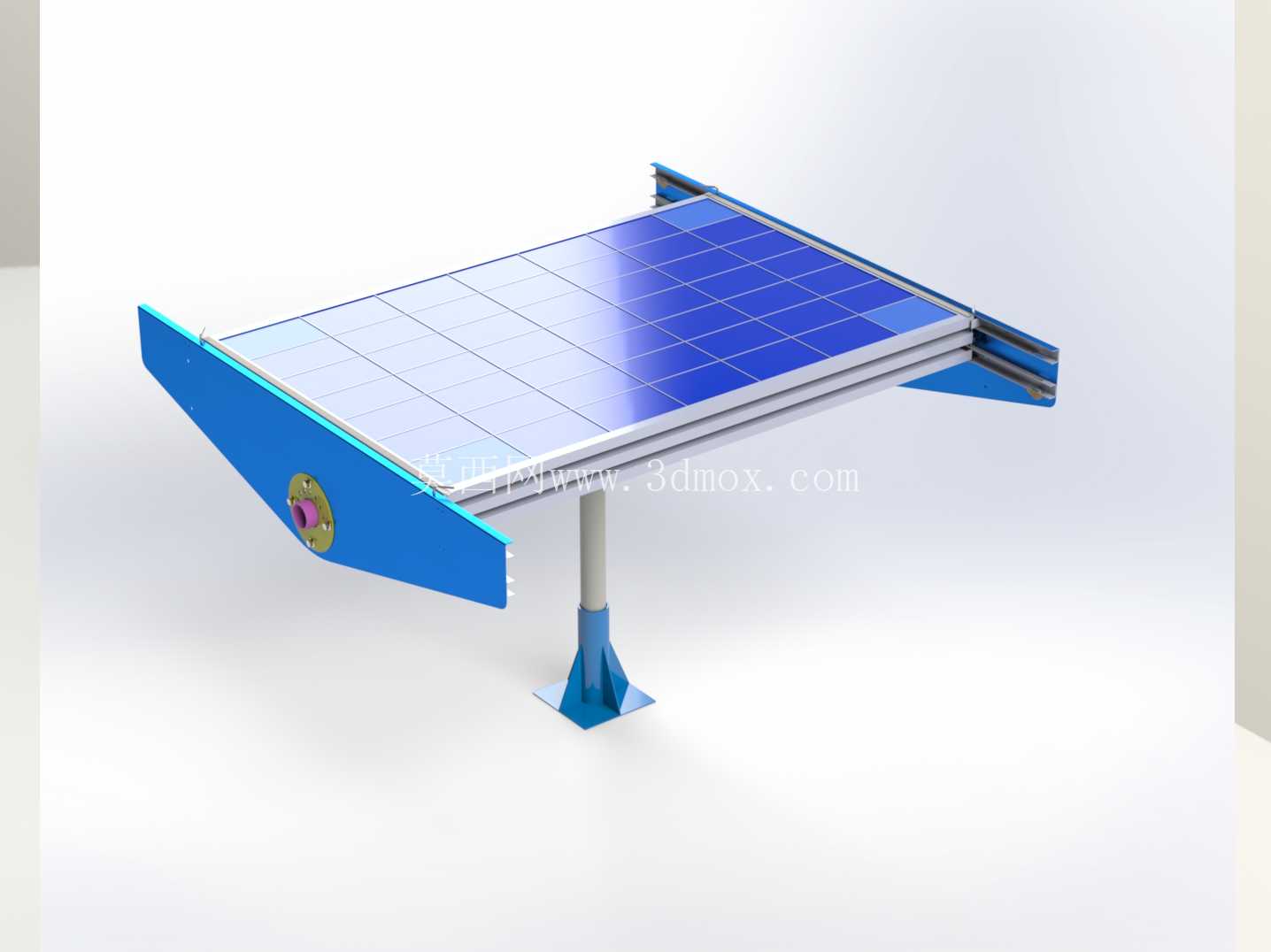

　　框架与回转机构的连接部位设置了走线通道，电池板的连接线缆可以从支架内部穿引到下方的储能或者逆变设备端，避免线缆长期暴露在户外出现老化、被鼠类啃咬的问题，同时也让整体布设外观更整洁。从安装边界尺寸来看，整套支架展开后三块面板呈阶梯式排布，相邻面板之间预留了足够的间隙，既可以避免热胀冷缩导致的边框挤压，也能给面板表面的雨水、灰尘留出滑落通道，减少积灰对发电效率的影响；收拢状态下整体结构占用空间小，方便批量运输与现场搬运，适合偏远无电地区的光伏供电项目快速部署。在实际使用场景中，这套支架除了固定安装的使用方式外，还可以搭配移动配重底座，用于野外作业临时供电、应急救灾供电点、户外科考站点这类需要频繁转移位置的场景，三轴可调的结构能在不同地形条件下快速将面板调整到最佳受光角度，不需要重新制作安装基础。设计过程中充分考虑了户外长期使用的耐候性需求，所有金属结构件都做了表面防腐处理，转动部位的销轴采用不锈钢材质，锁紧手柄采用抗紫外线的工程塑料材质，避免长期日晒雨淋出现锈蚀、脆化问题，降低后期运维的更换成本。

　　相较于市面上常见的固定倾角焊接式支架，这款可扩展支撑结构的通用性更强，不需要根据现场安装条件单独定制支架尺寸，通过标准件拼接就能完成组装，现场安装时不需要焊接作业，仅用常规手动工具就能完成整套结构的搭建，大幅缩短现场施工周期，也降低了户外施工的安全风险。在结构受力校核层面，设计时针对12级风载、20cm积雪覆盖的极端工况做了受力优化，每个连接节点的载荷都经过冗余设计，避免极端天气下出现支架垮塌、电池板损毁的问题，同时整体结构的耗材用量经过优化，在满足结构强度的前提下尽可能控制自身重量，降低运输与安装环节的人力成本。
