API外螺纹锥度连接结构设计

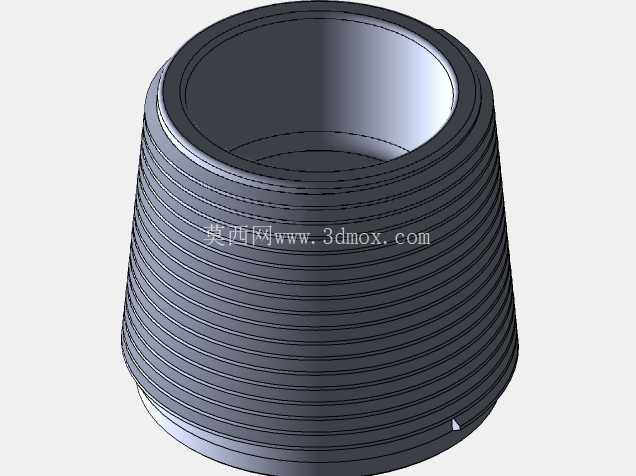

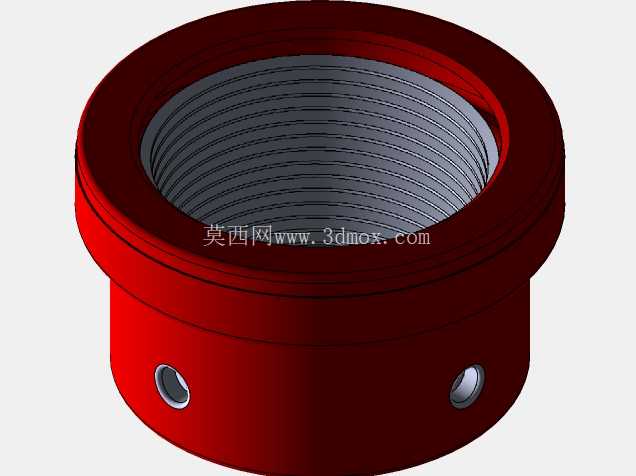

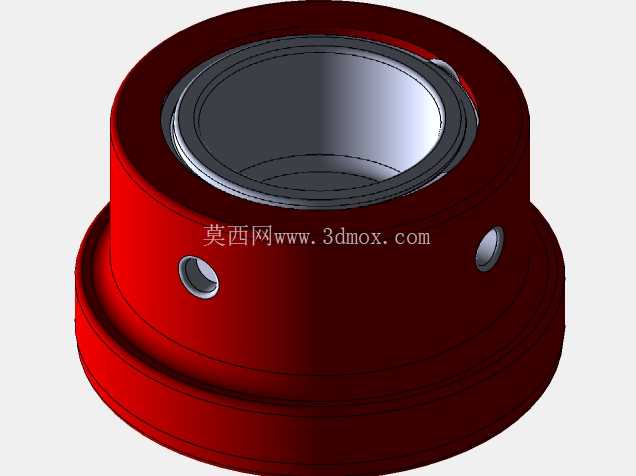

　　在石油钻采、高压流体输送的管路系统中，螺纹连接的可靠性直接决定整套管线的运行安全，这类带锥度的API标准外螺纹结构，是高压管汇对接环节最常用的连接形式之一。日常现场施工里，这类锥螺纹接头不需要额外加装密封垫片，完全依靠螺纹牙型的过盈挤压实现金属硬密封，能承受数十兆帕的流体压力，在压裂作业、井口管线连接、高压注水系统中随处可见这类结构的应用。做这个结构的三维设计时，首先要明确现场安装的操作边界：锥度比例严格遵循API标准的1:16锥度要求，每英寸牙数匹配对应管线规格，保证不同厂家生产的同标准接头可以直接互换对接，不会出现现场拧不上、密封失效的问题。

　　建模过程中要重点关注螺纹收尾处的退刀结构，很多现场漏失问题都出在螺纹末端的加工缺陷上——如果退刀槽尺寸设计不合理，现场上扣时螺纹末端会出现应力集中，反复加压卸压后容易产生裂纹，最终导致密封失效。从外形尺寸来看，这类接头的大端直径、小端直径、有效螺纹长度都要和配套的内螺纹接头严格匹配，安装时的上扣扭矩要对应螺纹规格设定，既不能扭矩不足导致密封面压合不够，也不能扭矩过大造成螺纹牙型剪切损坏。实际工程应用里，这类锥螺纹结构除了输送高压流体，还能承受一定的轴向拉力与弯曲载荷，在井场管线存在小幅位移的工况下，锥面配合的结构能自动保持密封贴合，不会像直螺纹接头那样一旦出现小幅错位就发生渗漏。设计时还要考虑现场维护的便利性，接头外表面的滚花或者扳手卡位结构要符合常规管钳的操作尺寸，不需要定制专用工具就能完成现场拆装，降低野外作业的工具准备成本。建模阶段要把螺纹牙型的齿高、齿顶角、锥面圆跳动公差都在三维模型里标注清楚，后续生成工程图时可以直接对接数控加工工序，减少二次绘图的误差。很多刚入行的设计人员做这类螺纹结构时，容易忽略螺纹起始端的倒角结构，实际上这个导入倒角是现场快速对中的关键，没有合适的导入倒角，现场对接时螺纹容易错扣，一旦错扣强行上紧就会损坏螺纹牙型，导致整个接头报废。

　　另外，锥面的表面粗糙度要求也要在设计阶段明确，密封面的粗糙度达不到要求的话，即使螺纹尺寸完全合格，加压后也会出现微渗漏，这在高压输气工况下是极大的安全隐患。从结构受力角度分析，上扣完成后螺纹的前几牙承担了大部分的轴向载荷，所以建模时这部分的牙型厚度要保证足够的强度，不能因为追求建模速度就简化牙型结构，否则后续做有限元分析时会出现应力计算结果失真，无法指导实际加工。这类接头在实际使用中还要考虑反复拆装的耐磨性，所以螺纹表面的处理工艺对应的尺寸余量也要在三维模型里预留出来，避免表面处理后螺纹尺寸超差，导致配合间隙不符合要求。

　　在管线排布设计时，这类锥螺纹接头的安装空间要预留足够的管钳操作距离，不能紧贴墙面或者其他设备布置，否则现场安装时无法施加足够的上扣扭矩，会留下密封隐患。做三维建模的时候，要把接头的通径尺寸准确还原，保证流体通过时不会出现通径突变，减少局部阻力损失，避免输送含固相颗粒的流体时在接头位置出现冲蚀磨损。很多现场使用的接头失效案例，都是因为通径处设计有台阶，流体长期冲刷台阶位置导致壁厚减薄，最终发生刺穿泄漏。另外，螺纹尾部的直台肩结构也要设计合理，上紧后台肩面要和对接接头的端面贴合，起到辅助定位和密封的作用，同时能承受额外的轴向冲击力，在管线出现水击工况时不会因为螺纹受力过大发生脱扣。整个结构的设计没有多余的冗余部件，完全依靠锥面和螺纹的配合实现连接与密封功能，既满足高压工况的强度要求，又能控制整体重量，方便野外作业时的人工搬运与安装。
