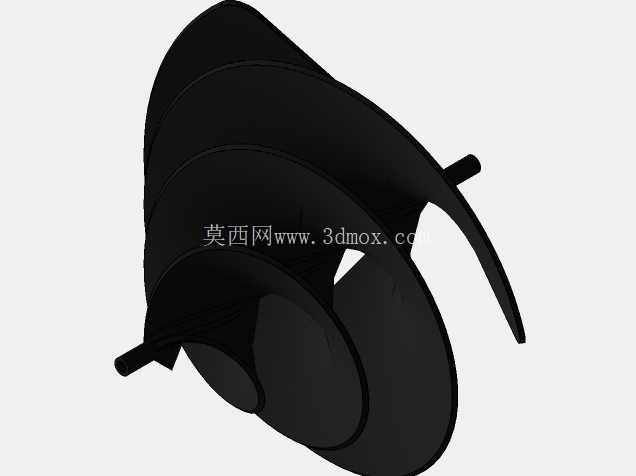

阿基米德螺旋结构LIAM F1风力涡轮装置

　　在分布式微小型风能采集场景中，传统水平轴风机往往存在启动风速要求高、噪音偏大、对紊流风场适应性差的问题，尤其是在城市建筑立面、乡村独栋住宅周边、户外小型离网供电点位这类风向多变、风速波动大的环境里，常规风机的实际发电效率很难达到设计预期。这款采用阿基米德螺旋构型的风力涡轮，正是针对这类复杂风场的应用需求做的结构优化，整体曲面完全遵循对数螺旋线的数学规律做延展，和传统直叶片或者翼型叶片的风机不同，螺旋形的流道可以让任意方向来的气流顺着曲面平滑导入做功区间，不需要额外加装偏航机构调整迎风角度，大幅简化了整机的机械结构，也降低了运行过程中因为偏航动作产生的机械损耗与故障概率。

　　从结构设计逻辑来看，整个涡轮的螺旋叶片采用等厚曲面一体化成型思路，叶片从中心轮毂位置向外缘平滑延展，曲面的扭转角度沿着轴向做线性渐变，这种设计一方面可以让气流在进入流道后沿着螺旋面逐步减速增压，把气流的动能更充分地转化为叶片旋转的机械能，避免直叶片结构常见的叶尖扰流损失；另一方面，连续的螺旋曲面不会像离散叶片那样在旋转过程中周期性切割气流产生脉冲式噪音，实际运行时的气动噪音可以控制在非常低的水平，完全适配居民区、办公区这类对噪音敏感的安装场景。涡轮两端的短轴结构直接和叶片主体连为一体，没有额外的叶片拼接接缝，既提升了整体结构强度，也减少了装配环节的公差累积，安装时只需要把两端轴颈对应装入支架的轴承座内即可完成主体固定，不需要做复杂的叶片角度校准工作。

　　尺寸边界上，这款涡轮的轴向总长度为192mm，最大回转直径为210mm，属于典型的微小型风能采集单元，安装时只需要预留直径220mm的回转安全空间，轴向安装距离控制在210mm以上即可，不会占用过多的安装位置，不管是固定在建筑外墙的支架上，还是和小型离网路灯、户外监测传感器的供电系统集成，都不会出现尺寸干涉问题。叶片的曲面曲率经过反复迭代调整，在3m/s的低风速下就可以启动旋转，相比同尺寸的传统水平轴风机，启动风速降低了近40%，对于年平均风速不高的内陆区域也有不错的适配性。

　　从实际用途来看，这类小型螺旋风力涡轮既可以单独作为微功率供电单元，给户外环境监测传感器、庭院照明灯具、小型离网通讯节点提供持续电力，也可以多组阵列排布组成小型分布式风能采集系统，给家庭离网供电系统做补能。设计过程中特意把叶片的重心控制在回转轴线上，旋转过程中的动平衡余量控制在很小的范围内，长时间运行不会出现明显的振动传递到安装支架上，对安装结构的强度要求也比传统风机更低，普通的墙面膨胀螺栓固定支架就可以满足安装强度要求，不需要额外做加强结构。另外，螺旋形的外壳式结构本身就对叶片形成了物理防护，不会出现传统风机裸露叶片容易剐蹭异物、或者在极端大风下叶片断裂飞出的安全隐患，在人员活动密集的区域安装也有足够的安全冗余。

　　在流体性能的设计考量上，螺旋流道的结构可以让气流在流出涡轮的时候顺着轴向导出，不会在涡轮后方形成大面积的紊流区，多组涡轮并排安装的时候，相邻机组之间的气流干扰非常小，阵列排布的时候不需要预留过大的机组间距，可以在有限的安装面积内布置更多的发电单元，提升单位面积的风能采集效率。和同功率等级的垂直轴风机相比，这种阿基米德螺旋结构的风能利用系数更高，在相同风速下的转速输出更平稳，不会因为风向的突然变化出现转速骤升骤降的情况，后端的发电控制电路也不需要做过于复杂的稳压处理，降低了整套供电系统的电路成本。
