直列四缸曲柄活塞联动组件结构设计

　　这套曲柄活塞组件是往复式内燃机核心的动力转换单元，在乘用车动力总成、小型通用发电机组、农用机械动力端都有广泛适配场景，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，是整套动力设备实现动力对外输出的核心运动副集合。

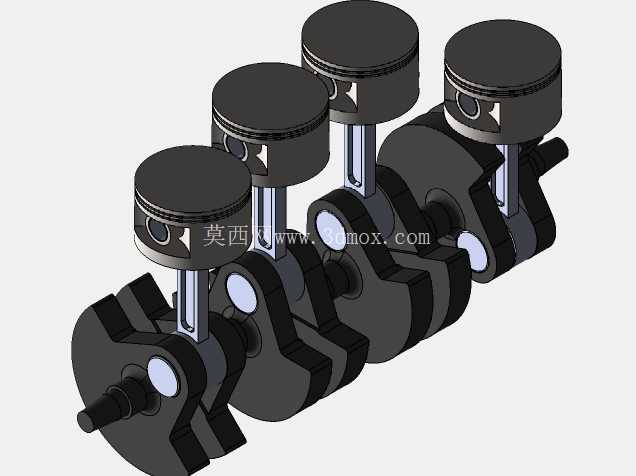

　　从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距布置，相邻缸的曲柄销相位角错开180度，能够保证四个活塞的往复惯性力在曲轴旋转过程中实现一阶、二阶惯性力的部分自平衡，降低整机运转过程中的振动幅值，减少对机体支撑结构的冲击载荷。活塞部分采用平顶式结构设计，顶面无复杂凹坑造型，适配平顶燃烧室的缸盖结构，活塞环岸位置预留了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室与曲轴箱之间的高压燃气，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计思路，销座位置与连杆小端通过活塞销铰接，工作状态下活塞销可在销座与连杆小端衬套内自由转动，保证磨损均匀分布，延长部件使用寿命。

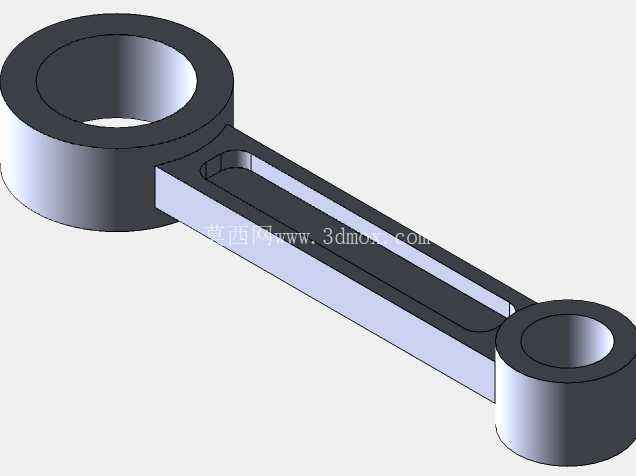

　　连杆部分采用工字形截面的锻钢结构，这种截面设计能够在满足连杆承受交变拉压载荷、弯曲载荷强度要求的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中产生的惯性力载荷。连杆大端采用斜切口式分体结构，方便在曲轴装配完成后从缸体侧方进行连杆与曲柄销的装配作业，连杆大端轴瓦位置预留了油槽结构，能够将曲轴油道内输送来的压力润滑油引导到连杆大端摩擦副表面，形成稳定的油膜润滑，避免干摩擦导致的部件烧蚀。

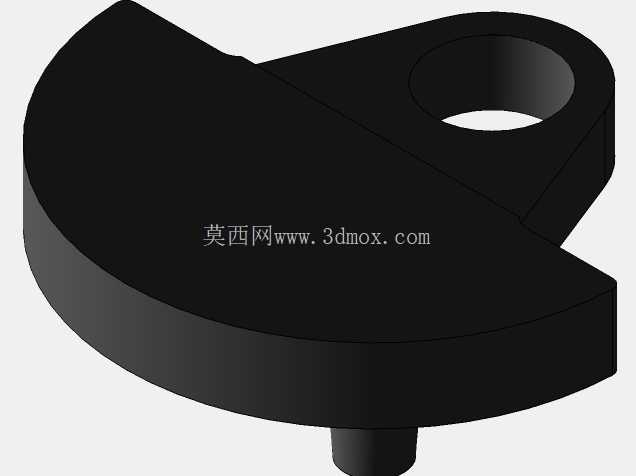

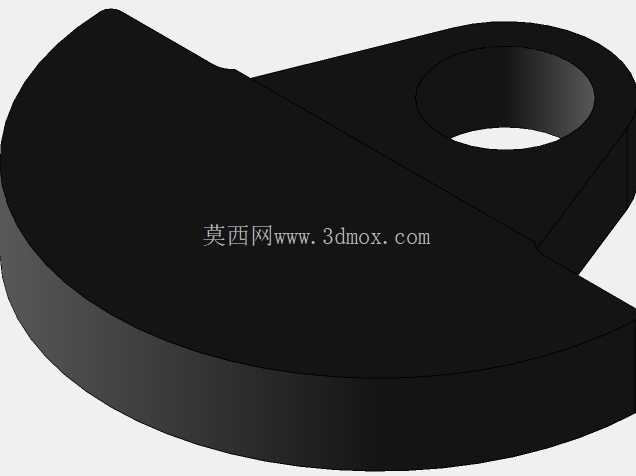

　　曲轴部分采用整体式锻造结构，四个曲柄销分别对应四个连杆的安装位，主轴颈位置设置有贯通的压力油道，能够将机体主油道的润滑油输送到各个主轴颈与曲柄销的摩擦面，同时在曲柄臂位置设计有平衡重结构，平衡重的偏心质量经过精确计算，能够抵消活塞连杆组往复运动产生的不平衡惯性力矩，保证曲轴在额定转速区间内运转平稳。曲轴的动力输出端预留了法兰安装位，可用于安装飞轮、正时齿轮或者动力输出联轴器，前端则预留了皮带轮、正时链轮的安装轴颈，能够驱动配气机构、冷却水泵、发电机等发动机附属部件。

　　从安装边界尺寸来看，整套组件的轴向总长度适配常规1.5-2.0L排量直列四缸发动机的缸体曲轴箱空间，活塞直径对应常规缸径设计，活塞行程与曲柄半径的比值处于1.6-1.8的合理区间，能够兼顾发动机的低速扭矩输出特性与高速运转的可靠性。活塞在上止点位置时，顶面与缸体上平面的距离预留了合理的燃烧室压缩高度余量，可根据不同的压缩比需求调整气缸垫厚度来适配，不会出现活塞碰撞气门或者缸盖的干涉问题。曲轴主轴颈的直径与缸体主轴承座的安装孔径匹配，主轴承盖的安装螺栓孔位置与常规量产机型的定位尺寸保持一致，装配时不需要对缸体结构进行额外修改即可完成适配。

　　在实际工程应用中，这套组件的运动配合间隙需要严格控制，活塞与缸壁之间的配合间隙需要根据活塞材质的热膨胀系数设定在合理范围，冷态下间隙过小会导致热机后活塞胀死拉缸，间隙过大则会导致活塞敲缸、燃气密封不严、动力输出下降等问题。连杆大端与曲柄销之间的轴瓦间隙需要控制在规定的公差范围内，间隙过大会导致机油压力过低，摩擦副表面无法形成有效油膜，间隙过小则会导致轴瓦抱死，引发曲轴断裂等严重故障。整套组件在装配前需要对活塞连杆组进行重量分组，同一台发动机上装配的四个活塞连杆组的重量差需要控制在允许范围内，避免因重量差过大导致运转过程中产生额外的不平衡振动，影响整机的NVH表现与使用寿命。
