车载充气式液压减震阻尼结构设计

　　这套带外置气室的减震阻尼结构，主要适配各类乘用车辆、非道路作业机械的悬架系统，核心作用是过滤路面传递的颠簸冲击，同时抑制弹簧往复弹跳带来的余震，保证行驶过程中车轮与地面的贴合度，避免车身出现多余的抛跳与晃动。不同于传统单筒式液压减震，这款结构额外增设了独立的外置高压气室，通过气室内预充的高压气体补偿液压油在高频往复运动中产生的空化效应，在应对连续颠簸、高速过弯侧倾这类大行程高频动作时，阻尼输出的线性度会比普通结构好很多，不会出现传统减震在高频压缩后阻尼力骤降的软脚问题。

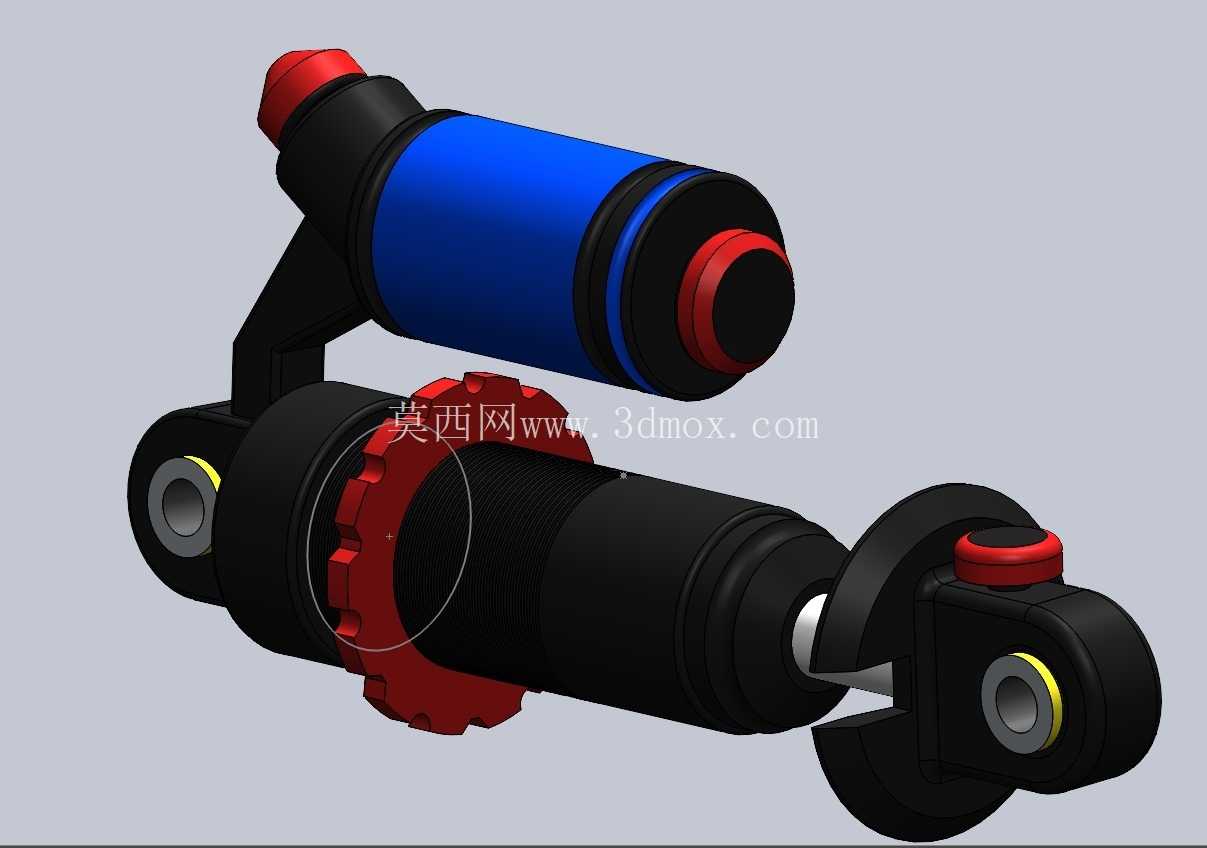

　　从结构设计逻辑来看，整个部件分为主阻尼缸、螺旋弹簧、外置气室三个核心模块。主阻尼缸上下两端都设计了带橡胶衬套的吊耳安装位，上端吊耳用于连接车身悬架塔顶，下端吊耳连接下摆臂或者转向节，衬套的存在可以过滤掉一部分高频细碎振动，避免金属硬连接带来的异响与应力集中。螺旋弹簧采用等节距设计，套在主阻尼缸外侧，上下两端都有弹簧限位托盘，下端托盘集成了阻尼调节旋钮结构，可以根据使用场景调整弹簧预压行程，匹配不同的车身承重需求。外置气室通过高压油路与主阻尼缸的上腔连通，气室与主缸之间设计了独立的浮动活塞，将高压氮气与液压油完全分隔，避免油气混合导致的阻尼衰减，气室上下端的红色端盖是密封限位结构，既保证高压腔体的密封性，也能在活塞运动到极限位置时起到硬限位作用，避免内部结构撞击损坏。

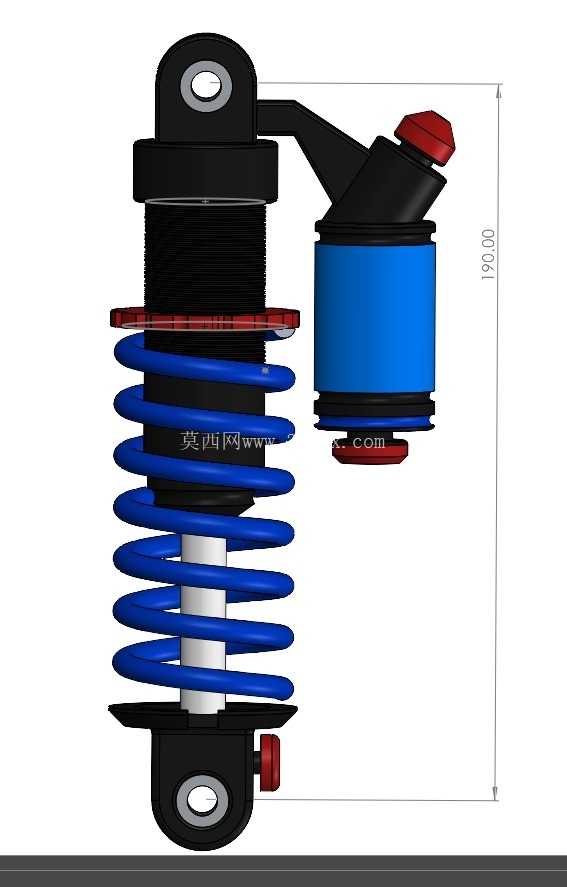

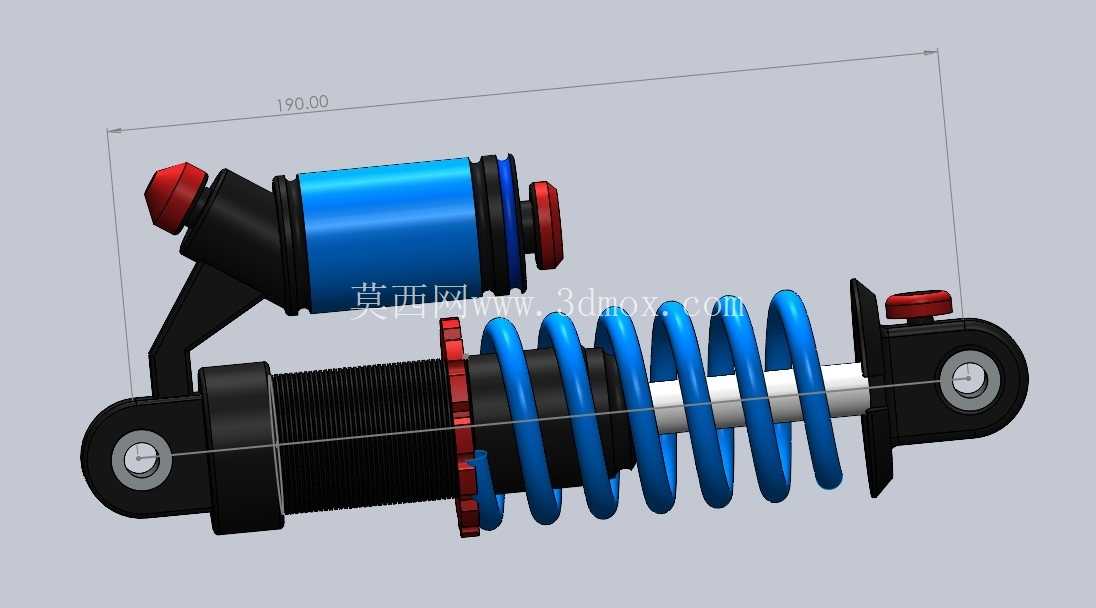

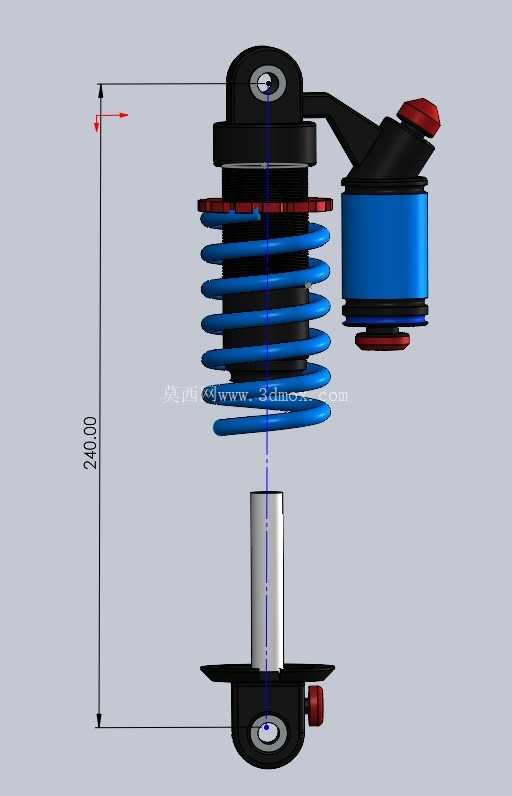

　　尺寸边界上，整个结构总高度控制在190毫米左右，主阻尼缸的外径适配常规乘用车型的悬架安装空间，螺旋弹簧的外径、节距参数经过匹配计算，在全行程压缩状态下不会出现并圈摩擦的问题，外置气室的安装位置偏向主缸侧方，安装时需要预留对应的侧向空间，避免与悬架摆臂、刹车管路产生运动干涉。安装点的吊耳孔径、衬套刚度都按照常规乘用车悬架的安装标准设计，替换同规格传统减震时不需要额外改动安装位，只需要确认气室侧方的预留空间足够即可。

　　实际使用场景中，这类充气式减震相比普通液压减震，在连续非铺装路面行驶时的热衰减表现更好，因为外置气室额外增加了液压油的散热面积，长时间大行程工作时油温上升速度更慢，阻尼力的稳定性更强。设计建模过程中，需要重点关注几个配合公差：主阻尼缸的活塞杆与油封的配合公差要控制在合理范围，既保证活塞杆往复运动的顺滑度，也要避免高压油液渗漏；浮动活塞与气室缸壁的密封件沟槽尺寸要严格匹配密封件的线径，保证高压状态下的气体密封性能；弹簧上下托盘与主缸的焊接位置要做应力释放处理，避免长期承受交变载荷出现焊缝开裂的问题。另外，外置气室的连接管路走向要做圆弧过渡，避免直角弯折导致油路不通，影响阻尼力的正常传递。

　　对于结构设计从业者来说，这类减震结构的建模重点在于运动干涉检查，需要模拟减震从最大伸长到最大压缩的全行程状态，确认螺旋弹簧在全行程内不会与主缸、外置气室发生摩擦，外置气室的位置不会在车轮跳动时与周边部件发生碰撞。同时要注意各个密封位置的结构设计，密封沟槽的尺寸、倒角都要符合密封件的安装要求，不能出现锐边割伤密封件的问题。安装吊耳的衬套压装位置要设计对应的导向倒角，方便装配时压入衬套，同时要保证衬套压入后与吊耳的同轴度，避免安装后出现偏磨问题。
