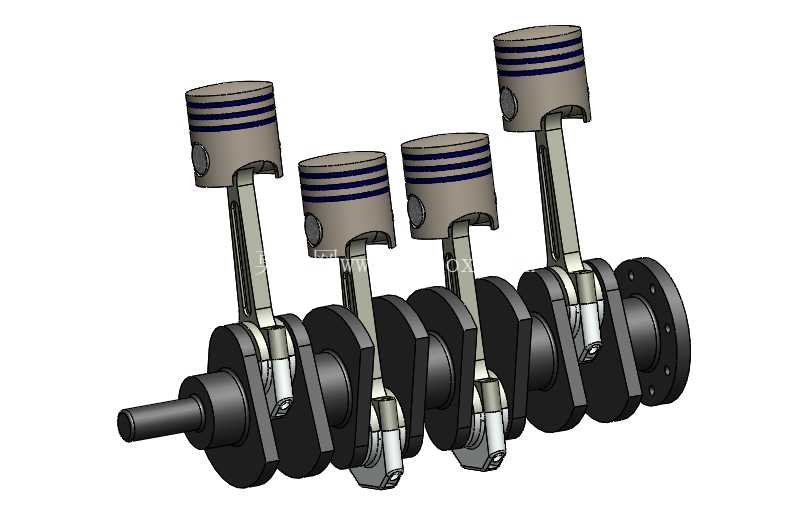

这套直列四缸动力核心组件,是往复式内燃机中将燃烧热能转化为旋转机械能的核心执行单元,广泛适配民用乘用车、小型工程机械、农用动力装备的动力输出需求,是目前小排量动力设备中应用占比最高的曲柄连杆机构构型。从实际装机场景来看,这类四缸组件的做功间隔角为180度曲轴转角,四个活塞按照既定点火顺序交替完成做功行程,相比单缸、双缸构型能大幅抵消一阶、二阶往复惯性力,输出扭矩的平顺性有明显提升,不需要额外加装大体积平衡轴就能满足日常乘用设备的NVH控制要求,在1.0L到2.5L排量区间的动力设备中几乎是标配结构。

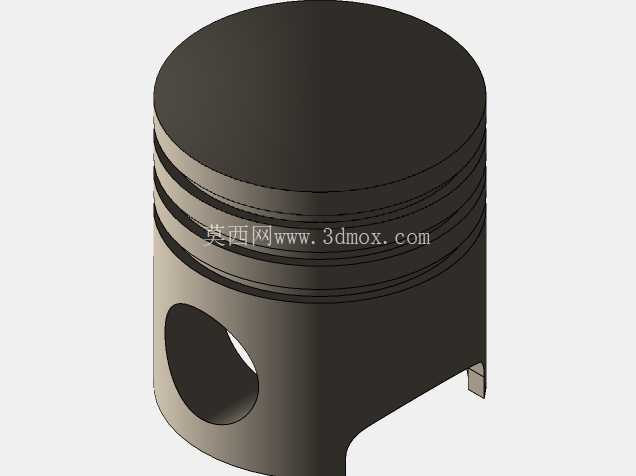

从功能特性上拆解,整套组件包含活塞、活塞环、活塞销、连杆、曲轴、曲轴平衡块、输出法兰几个核心部分,每个部件的结构设计都直接对应实际运行中的工况需求。活塞顶部的燃烧室凹坑造型需要匹配缸盖的气门布局、喷油器位置,保证压缩比符合设计值,同时避免活塞上行到上止点时与气门发生运动干涉;活塞环岸的三道环槽分别安装气环与油环,两道气环负责密封燃烧室的高压燃气,避免缸压泄漏导致动力下降,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成烧机油故障。活塞销采用全浮式设计,工作状态下可以在活塞销座和连杆小头衬套之间自由转动,保证磨损均匀,两端的卡簧槽用于安装限位卡簧,避免活塞销轴向窜动刮伤气缸壁。

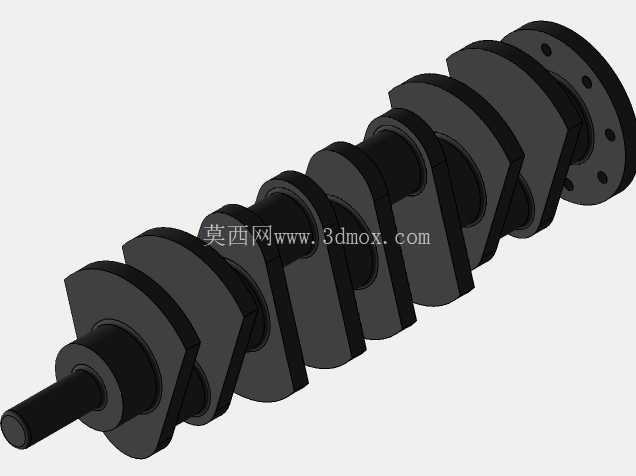

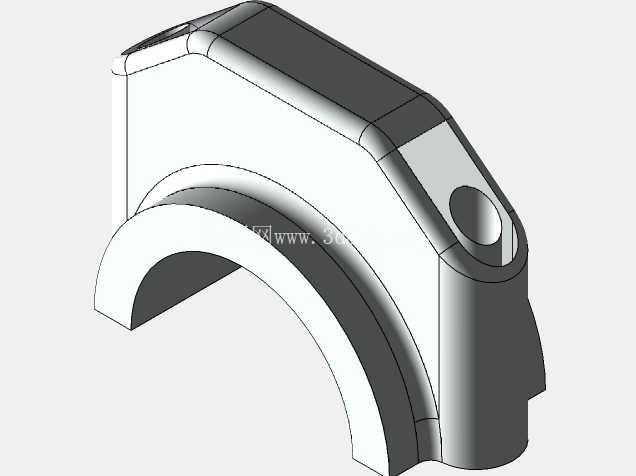

连杆部分采用工字形截面设计,在保证足够的抗拉、抗压强度与抗疲劳性能的前提下,尽可能降低往复运动的质量,减少惯性力带来的冲击载荷;连杆大头采用剖分式结构,配合轴瓦安装在曲轴的连杆轴颈上,剖分面的定位结构能保证装配时的同轴度,避免连杆盖错位造成轴颈偏磨。曲轴作为整套机构的输出核心,四个连杆轴颈按照做功顺序错开90度布置,对应的平衡块配重经过精确计算,能够抵消活塞连杆组往复运动、曲轴旋转运动产生的不平衡力矩,减少整机运行时的振动;曲轴前端的轴颈用于安装正时齿轮、皮带轮,驱动配气机构与附属附件,后端的输出法兰用于连接飞轮或者变速箱输入轴,将动力向外输出。
在设计建模过程中,首先要确定的是缸心距参数,这个尺寸直接决定了发动机整机的长度方向安装边界,需要结合气缸直径、连杆运动轨迹的包络范围来确定,避免相邻气缸的连杆在运动过程中发生碰撞;其次是活塞的行程参数,行程与缸径的比值会直接影响发动机的动力输出特性,长行程构型偏向低转速大扭矩,适合载重类设备,短行程构型偏向高转速功率输出,适合乘用类高速设备。建模时需要严格验证活塞从上止点到下止点运动全过程中,连杆与缸壁、曲轴平衡块与缸体下部、连杆大头与曲轴箱内壁的间隙,预留出足够的热膨胀空间与装配公差,避免实际运行中出现运动干涉。
安装边界方面,曲轴的主轴颈直径、主轴瓦宽度需要匹配缸体的主轴承座尺寸,输出法兰的螺栓孔分布圆直径、定位止口尺寸需要与后续传动部件的安装接口完全一致,活塞的裙部型线采用中凸变椭圆设计,冷态下的配合间隙需要考虑热膨胀后的尺寸变化,保证发动机达到工作温度后活塞不会在缸筒内出现卡滞,同时也不会因为间隙过大出现敲缸异响。这套组件的三维结构完整还原了实际装机的所有配合关系,可用于动力总成的结构教学、新机型开发阶段的运动仿真验证、维修装配过程的工艺模拟,能帮助设计人员快速完成整机布局的干涉检查,减少物理样机试制阶段的问题排查成本。
- 上一篇:V型六缸内燃发动机精细结构建模
- 下一篇:发动机配套离心式鼓风送风结构
- 全部评论(0)
- 模板大小: 4.05 MB
- 售价:5金币
- 下载次数: 113
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 发动机
