可迭代优化的业余电动马达爆炸结构展示

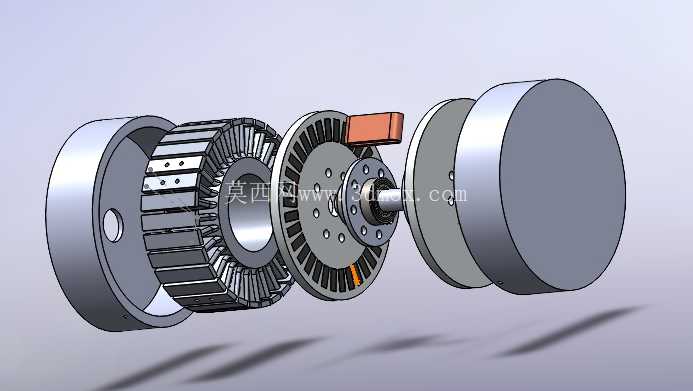

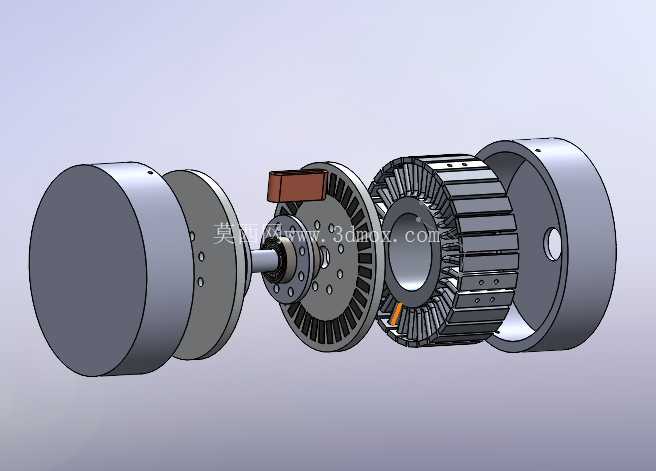

　　这款电动马达的结构设计面向DIY爱好者与小型动力场景的改装需求，从爆炸视图可以清晰看到各部件的装配逻辑，没有采用工业级马达的全密封封装结构，所有配合面都预留了调整余量，方便使用者根据实际使用需求对绕组参数、磁钢排布进行调整。日常应用场景覆盖小型桌面实验装置、自制玩具动力单元、学生课程设计验证载体，不需要复杂的专用工装就能完成拆装，端盖与机壳的配合采用小间隙滑配设计，没有设置过盈配合的密封段，普通爱好者用一字螺丝刀就能撬开端盖完成内部部件的更换。从功能特性来看，该马达采用径向励磁结构，转子冲片的槽型为开口槽，方便手工绕制绕组，不需要专用的嵌线设备，定子磁钢采用表贴式安装，磁钢固定位预留了0.2mm的胶层厚度，使用者可以根据需要更换不同牌号的钕铁硼磁钢来调整输出扭矩与空载转速。设计思路上没有追求极致的功率密度，反而刻意放大了各部件的安装公差带，所有连接孔位都做了0.1mm的避让设计，即便是手工加工的替换件也能顺利装配，不会出现工业级马达那种公差带过窄、非原厂配件无法安装的问题。

　　外形尺寸方面，整机最大外径控制在120mm以内，轴向总长度不超过180mm，输出轴直径为8mm，轴伸长度25mm，轴端开有3mm的定位销孔，适配市面上常见的小型同步带轮、联轴器安装尺寸，安装端面上预留了4个M4的螺纹安装孔，孔位分布为直径100mm的圆周均布，能够直接固定在标准的铝型材支架或者DIY设备的安装面板上，不需要额外制作转接法兰。从装配关系来看，转子与输出轴之间采用平键连接，键槽宽度为3mm，配合公差为H7/h6，既保证了扭矩传递的可靠性，又不会因为过盈量过大导致拆装困难，两端的轴承采用标准6000型深沟球轴承，轴承室的设计预留了波形弹簧的安装位置，可以通过调整波形弹簧的压缩量来补偿转子的轴向窜动，不需要额外加工调整垫片。

　　换向部分采用传统的有刷结构，刷架安装在前端盖内侧，碳刷为通用的小型直流马达碳刷，耗材容易采购，更换时只需要拆开前端盖就能完成操作，不需要拆解整个马达的磁路部分。绕组部分的设计没有采用工业马达的整距绕法，而是采用了短距分布式绕法，手工绕制时不容易出现匝间短路，每个槽的绕组匝数预留了调整空间，使用者可以根据供电电压的不同调整绕组匝数，适配6V到24V的直流供电场景。机壳部分采用薄壁圆筒结构，壁厚2mm，既能够起到磁轭的导磁作用，又不会因为壁厚过大增加整机重量，机壳表面没有做复杂的散热筋设计，因为该马达的设计工作场景为间歇工作制，不需要持续高负载运行，自然散热就能满足温升要求。

　　端盖采用圆盘式结构，轴承室与端盖本体为一体化设计，不需要额外安装轴承套，减少了装配环节的零件数量，端盖与机壳的定位采用止口定位，止口配合长度为5mm，装配时能够自动保证同轴度，不需要反复调整端盖位置来避免转子扫膛。从实际使用的角度出发，这款马达的结构完全开放，使用者可以根据自己的需求加装霍尔传感器改成无刷结构，也可以更换不同厚度的转子冲片调整电机的功率等级，所有配合尺寸都遵循通用的机械设计标准，替换件不需要定制加工，利用常规的五金配件就能完成改装与维修，非常适合业余场景下的动力单元搭建，也可以作为电机原理教学的实物演示载体，让学习者直观看到电机内部的磁路结构、换向结构与装配关系，不需要破坏工业成品电机就能掌握电机的基本工作原理。
