V12引擎配套铰接连杆结构设计

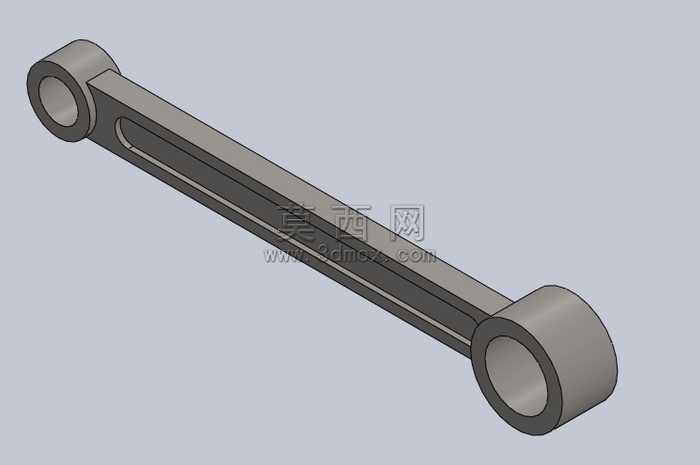

本模型为V12引擎配套的铰接连杆结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，先以基准轴、基准面搭建定位框架，再通过拉伸、切除、圆角等基础特征完成主体轮廓构建。模型两端为同轴度精准控制的环形铰接端，内孔预留标准铰接配合公差，可与对应销轴实现顺畅转动配合，杆身采用工字形截面设计，在保证整体结构强度、抗扭抗弯性能的前提下，有效降低零件自身重量，适配引擎高转速工况下的轻量化需求。建模阶段对杆身与两端铰接端的过渡区域做了平滑圆角处理，避免应力集中问题，所有特征参数均可根据实际引擎排量、动力输出需求进行快速调整，适配不同型号V12引擎的装配要求。材质设定上选用引擎连杆常用的高强度合金结构钢，渲染阶段赋予模型哑光金属质感，还原真实机加工零件的表面质感，同时通过光影渲染突出杆身的结构细节与过渡特征，清晰展示铰接端的内孔结构、杆身的减重槽设计。设计思路围绕引擎传动部件的实际工况展开，重点考量铰接部位的耐磨性能、杆身的载荷传递效率，整体结构无冗余特征，完全匹配实际生产中的加工工艺要求，可直接用于引擎结构教学、装配模拟、动力学仿真等场景，也可作为引擎拆解演示、虚拟装配实训的配套模型使用，帮助使用者直观理解引擎内部铰接传动部件的结构形态与装配逻辑。
