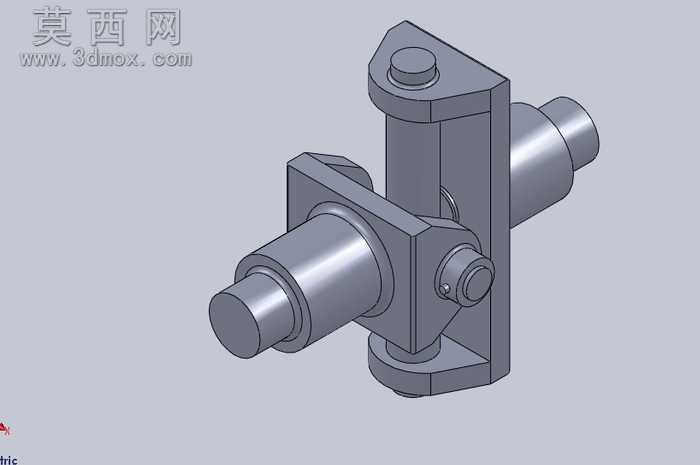

本万向联轴器三维模型采用SolidWorks完成全参数化建模,建模过程严格遵循机械传动件的设计规范,对十字轴、叉形接头、连接轴段、销轴紧固件等所有组成零件进行独立建模后完成总装配,全程添加完整的几何约束与装配配合关系,确保各运动副的自由度符合实际工作状态,可直接用于运动仿真验证传动特性。模型渲染阶段采用金属材质表现主体结构,为不同零件赋予差异化的金属表面质感:轴段部分采用光滑调质钢材质,呈现均匀的银灰色金属光泽与低粗糙度表面效果;十字轴与销轴部分采用高硬度合金钢材质,表面添加细微的磨削纹理提升真实感;叉形架部分采用锻钢材质,边缘保留合理的工艺倒角与圆角,还原实际零件的加工特征。结构设计上采用经典的十字轴式万向耦合结构,两端轴头为标准圆柱轴段可与外接传动轴配合,两个叉形接头通过十字轴实现正交方向的铰接,能够补偿两连接轴之间的角度偏移与径向、轴向安装误差,满足不同轴系的传动连接需求;销轴端部添加了防松定位结构,避免传动过程中销轴脱出,整体结构紧凑,传动效率高,可适应一定范围内的变角度传动工况。设计过程中充分考虑零件的加工工艺性,所有配合面均预留合理的公差间隙,非配合面添加符合机械加工要求的圆角与倒角,避免应力集中的同时提升零件的加工可行性;装配过程中验证了各运动部件的活动范围,确保联轴器在允许偏角范围内转动时无零件干涉,可直观展示万向联轴器的工作原理与装配关系,适用于机械设计教学、传动系统方案选型、设备虚拟装配等场景,能够帮助设计人员快速理解万向联轴器的结构特点,缩短相关传动系统的开发周期。
