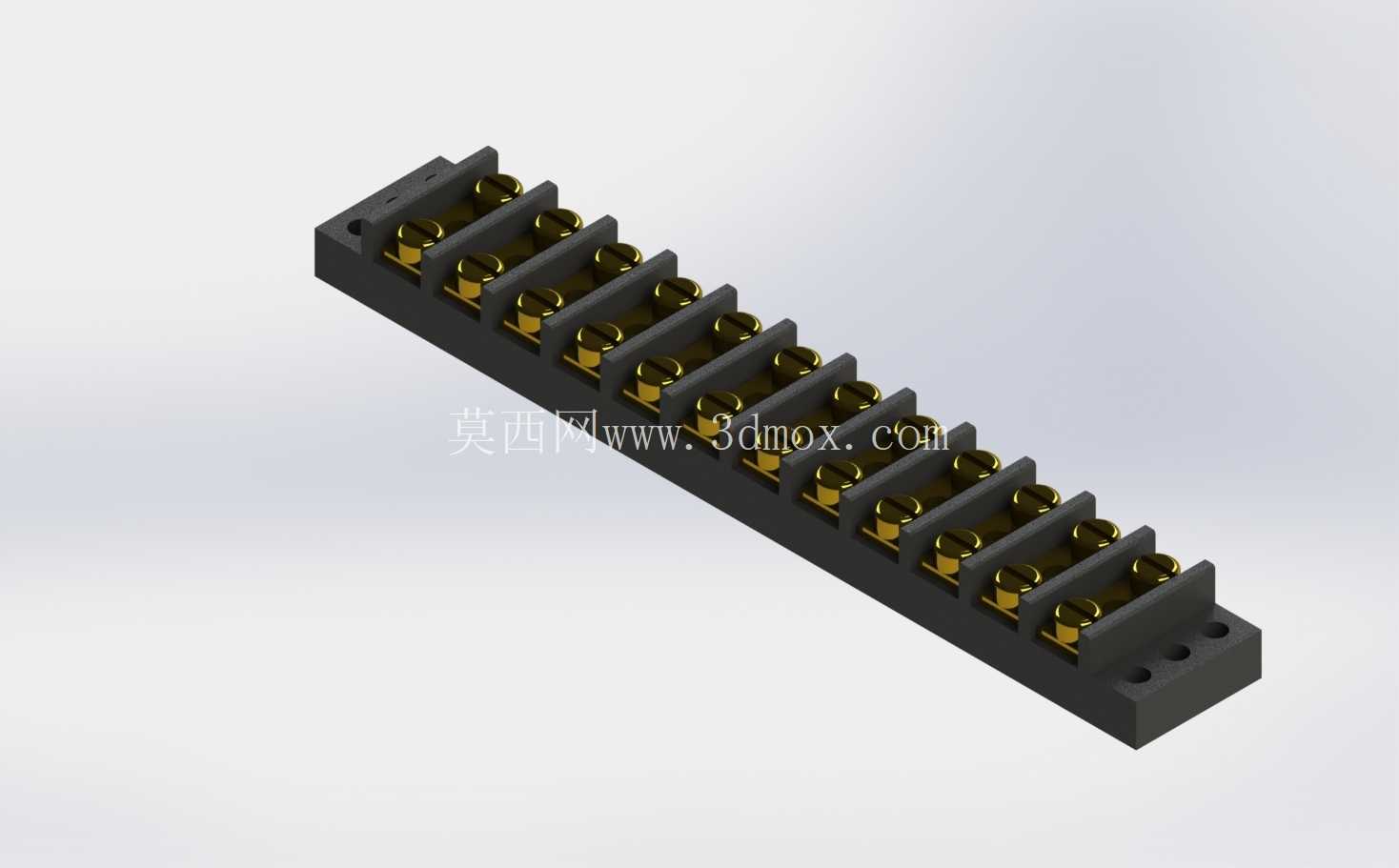

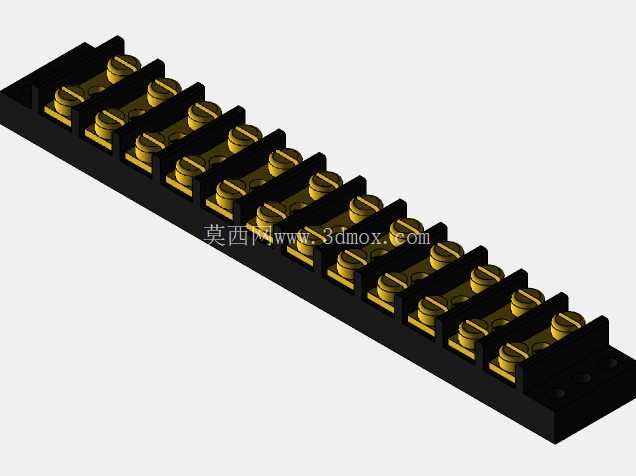

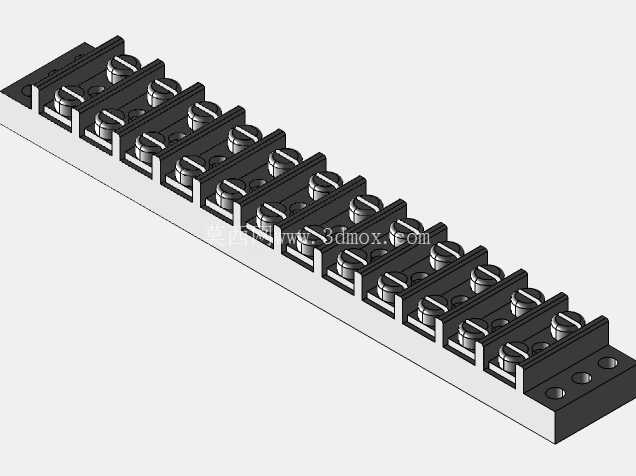

12位栅栏式大电流接线端子结构设计

项目分类:通用五金配件 发布时间:2025-02-16 ID:931641
  • 12位栅栏式大电流接线端子结构设计
  • 12位栅栏式大电流接线端子结构设计
  • 12位栅栏式大电流接线端子结构设计

  在低压配电、工业控制设备的柜内布线场景里,这类多位数栅栏式接线端子是导线接续环节的核心基础部件,日常选型时经常会碰到导线载流与安装空间不匹配的问题,这款12位的端子结构刚好适配500伏电压等级下25安培的持续载流需求,能覆盖多数中小功率工控回路、电源二次回路的接线需求。从结构设计逻辑来看,基座采用整体式绝缘本体,材质选用耐温阻燃的热固性工程塑料,相邻接线位之间设置凸起的隔栏,也就是俗称的栅栏结构,一方面能避免接线完成后相邻导线的铜丝外露造成爬电距离不足,另一方面在多股硬线或者带冷压端头的导线接入时,隔栏能起到限位作用,防止导线偏移触碰相邻回路,提升接线作业的容错率。

  每个接线位采用压线螺丝配合铜制压线框的结构,螺丝选用镀锌钢材,表面做钝化处理防止长期使用后锈蚀,压线框为H62黄铜冲压成型后做镀镍处理,既能保证足够的导电性能,又能避免铜材长期氧化导致接触电阻升高,接线时螺丝向下施压,压线框会均匀包裹导线端头,相比直接用螺丝顶压导线的结构,不会出现螺丝压断铜丝、导线压接不牢松脱的问题,即使是多股软线不压接端头也能实现可靠压接。安装边界方面,本体底部设置两个贯通的安装孔,采用螺丝固定的方式安装在安装板或者设备壳体上,安装孔的位置做了沉台设计,固定螺丝的头部不会突出本体底面,保证安装后端子整体贴合安装面,不会出现倾斜晃动的情况。本体的长度方向按照12个接线位等距排布,相邻接线位的中心距按照载流要求做了匹配设计,保证25安电流下相邻回路的电气间隙满足低压电气的安全规范,不会出现拉弧、击穿的隐患。宽度方向的尺寸控制在常规端子的通用尺寸范围内,能和同规格的端子并排安装在柜内的标准安装区域,不需要额外预留多余的安装空间。高度方向上,压线螺丝的顶部到本体底面的距离做了优化,既保证螺丝有足够的行程来适配不同线径的导线,又不会因为高度过高占用柜内过多的垂直空间,方便后期柜门关闭或者上层布线作业。

  实际使用过程中,这类端子通常用在电源进线端的分线、控制回路的多信号接续、大功率负载的接线端位置,相比插拔式端子,栅栏式结构的连接可靠性更高,抗震动性能更好,在有一定震动的设备场景下,比如机床、移动式电控柜里,不会出现插接件松脱导致的回路断电问题。设计建模的时候,需要重点关注几个配合尺寸:一是压线框和基座安装槽的配合间隙,间隙过大会导致压线时压线框跟着螺丝转动,无法正常压紧导线,间隙过小则会导致压线框上下滑动卡滞,接线操作费力;二是隔栏的高度,要保证在螺丝完全拧开、压线框升到最高位置时,隔栏的顶部仍然高于压线框的顶面,避免相邻回路的导线在接线时误碰;三是底部安装孔的位置度,要保证两个安装孔的中心距和常用的安装板开孔尺寸匹配,避免现场安装时出现孔位对不上的问题。

  另外,接线位的标识区域做了内凹的平面设计,后期可以粘贴线号标识或者直接用记号笔标注回路编号,不会因为长期积灰或者擦拭导致标识模糊。每个压线螺丝的头部都采用十字槽设计,适配常规的十字螺丝刀操作,不需要专用工具,现场接线维护的便利性更高。导电部分的铜件厚度经过核算,在25安持续载流的情况下,温升不会超过低压电器标准规定的限值,即使长期满负荷运行,也不会出现过热导致绝缘基座变形、接触不良的问题。基座的两端做了倒角处理,没有尖锐的边角,在柜内布线时不会刮破导线的绝缘层,提升装配作业的安全性。
