PBL-100型密封电气防护壳体结构设计

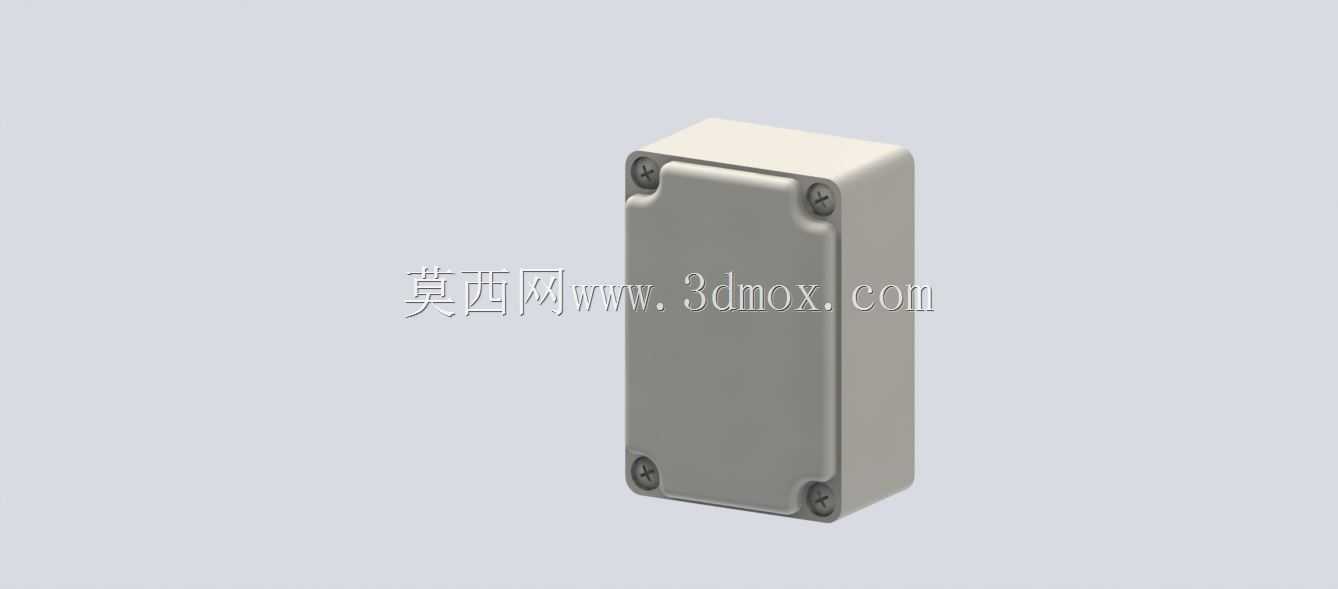

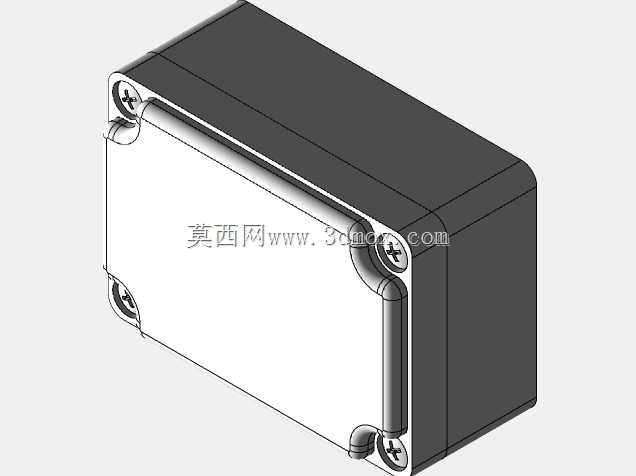

　　在低压配电、户外传感节点布设、小型电源模块封装这类场景里，这类密封防护壳体的出镜率一直很高，很多刚入行的结构工程师容易把它当成普通塑料盒处理，实际做项目的时候才会发现，安装边界、密封余量、内部安装位的预留，每一处细节没考虑到，都会给现场安装和后期运维留麻烦。这款PBL-100型壳体采用上下扣合的分体式结构，上盖为浅灰色平面盖板，下壳体为米白色深腔结构，四个角位采用内嵌式螺丝锁紧设计，螺丝头完全沉于盖板的沉孔内，不会突出壳体表面，既避免了安装过程中螺丝剐蹭周边线缆，也能减少户外使用时积水、积尘在螺丝位堆积造成的锈蚀问题。

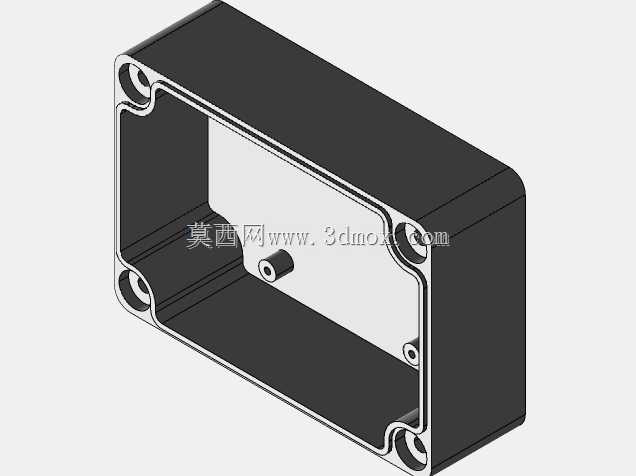

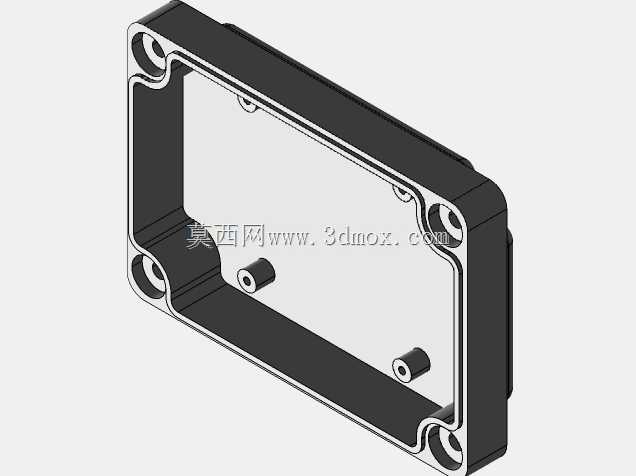

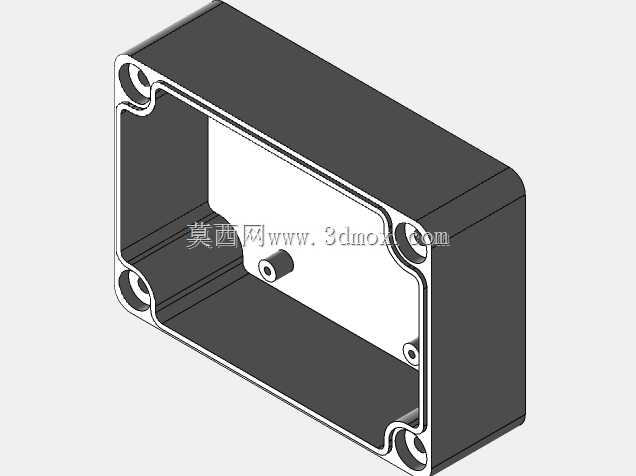

　　从结构设计逻辑来看，这类壳体的核心需求首先是防护等级的实现，上下盖的结合面预留了整圈的密封胶条安装槽，槽体的深度和宽度经过匹配计算，当四个角位的螺丝按对角顺序锁紧时，胶条能均匀受压，不会出现局部压合不实导致的缝隙，常规选型下可以满足IP65级别的防尘防水要求，能够适配户外露天安装、车间多粉尘环境、潮湿工况下的电气元件封装需求。很多工程师在做这类壳体选型的时候，容易忽略内部安装边界的预留，这款壳体的深腔结构在设计时就考虑了小型变压器、接线端子排、小型整流模块的安装空间，腔体内壁预留了统一规格的安装柱，柱体中心带铜嵌件，不需要后期在壳体内壁打孔攻丝，直接用自攻螺丝或者机牙螺丝就能固定内部的安装导轨、PCB板或者元件支架，避免了打孔造成的壳体密封失效问题。

　　从安装适配性来看，壳体背部预留了壁挂安装的固定位，既可以通过背部的挂孔直接挂在墙面的膨胀螺丝上，也可以搭配外置的安装支架固定在设备机架、立杆上，安装孔位的间距符合常规低压电气附件的安装尺寸规范，不需要额外做转接件就能适配多数现场的安装条件。在实际项目应用里，这类壳体常用来封装小型电源变压器、信号隔离模块、户外接线中转端子，比如厂区户外照明的回路控制模块、小型传感设备的电源转换单元、设备侧的信号中继模块，都可以用这类壳体做封装，相比金属壳体，它的绝缘性能更好，不需要额外做接地处理，重量也更轻，单人就能完成现场安装作业，同时工程塑料材质本身的耐候性经过改性处理，长期在紫外线照射、高低温交替的环境下也不会出现快速脆化、开裂的问题。

　　做三维建模的时候，这类壳体的细节处理很考验建模的严谨性，比如四个角位的沉孔深度要和所选螺丝的头部高度匹配，不能出现螺丝锁到底还突出盖板或者沉孔过深导致螺丝锁紧力不足的问题；密封槽的转角处要做圆角处理，避免胶条安装时在直角位置出现褶皱影响密封效果；内部安装柱的高度要和腔体深度匹配，保证上盖扣合时不会碰到内部安装的元件，同时柱体的根部要做加强筋处理，避免锁紧螺丝时柱体断裂。很多新手建模时容易把上下盖的配合间隙做的不合理，间隙过大容易导致密封不严，间隙过小又会出现装配干涉，实际建模时要根据所选塑料材质的成型收缩率预留合适的配合公差，同时在扣合位做微小的导向斜角，方便生产装配时快速对位，不需要反复调整就能顺利扣合。另外壳体的外表面做了细微的磨砂纹理处理，既可以减少生产过程中表面缩水痕的视觉影响，也能在现场安装时减少表面划痕的明显度，长期使用也能保持外观的整洁。从尺寸边界来看，这款壳体的竖向长度、横向宽度和腔体深度都属于紧凑型规格，不会占用过多的安装空间，同时内部的有效容积足够容纳常规的小型电源变压器及配套的接线端子，不会出现空间浪费或者元件放不下的问题，在设备内部做嵌入式安装时，壳体的边角都做了小圆角处理，不会划伤安装人员的手部，也不会剐蹭设备内部的线缆绝缘层。
