热电厂管壳式蒸汽冷凝换热装置结构

　　在燃煤及燃气热电厂的热力循环系统中，冷凝环节是决定整套机组热效率的核心节点之一，这套管壳式蒸汽冷凝装置，正是承担汽轮机排汽相变冷凝、建立排汽端真空、回收凝结水作为锅炉给水的核心辅机设备。从结构设计逻辑来看，该装置采用卧式单壳程多管程的经典布局，壳程侧走需要冷凝的饱和蒸汽，管程侧通循环冷却水，通过换热管束的金属壁面完成两相流换热，将汽轮机末端排出的低压饱和蒸汽全部冷凝为液态水，同时在排汽区域维持高度真空，降低汽轮机的排汽压力，最大化蒸汽膨胀做功的焓降，提升整个热力循环的发电效率。

　　设计过程中首先完成核心参数的匹配计算，先是结合机组额定排汽量、循环冷却水的进出水温差，核算所需的总换热面积，以此反推单根换热管的通径、有效换热长度以及管壁厚度——管径选择兼顾管内冷却水流速与流动阻力，流速过低会导致管内结垢速率加快、换热系数下降，流速过高则会大幅提升循环水泵的扬程损耗，增加厂用电率；管长则需要匹配壳体内径的比例，避免过长导致管束挠度超标，运行中出现管束振动引发的疲劳泄漏，管壁厚度除了满足换热两侧的压差强度要求，还要预留足够的腐蚀裕量，应对长期运行中冷却水侧的垢下腐蚀、蒸汽侧的氧腐蚀风险。材料选择上，换热管束优先选用导热系数高、耐蚀性好的金属材质，管板与壳体则根据工作压力等级匹配对应的压力容器用钢，所有焊接接头都预留了无损检测的结构空间，满足压力容器的强度校核要求。

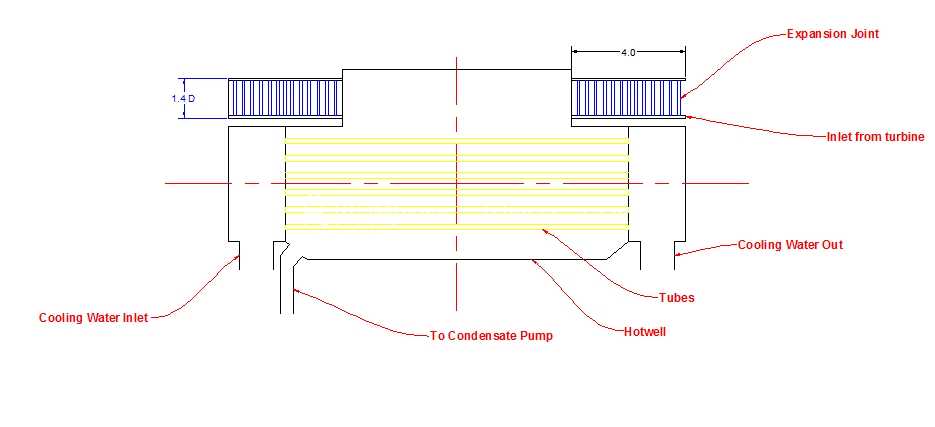

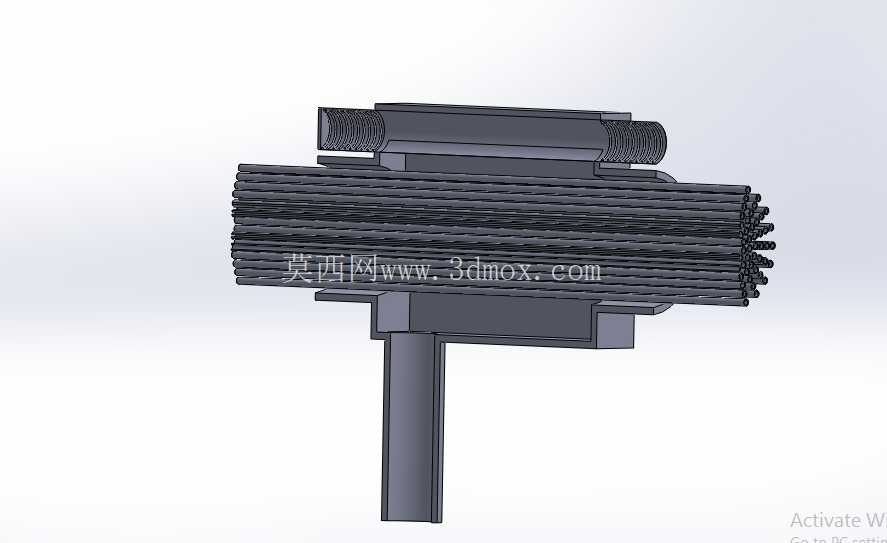

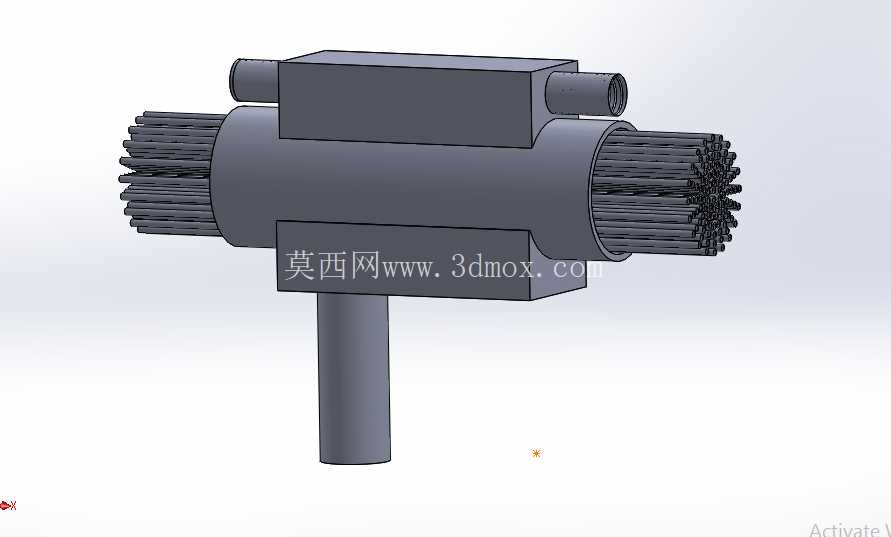

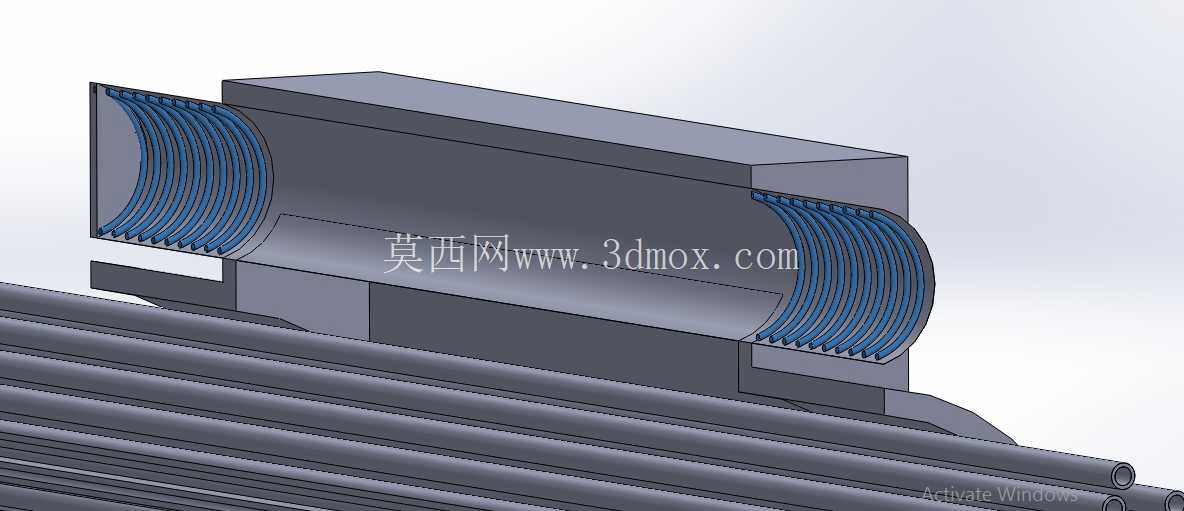

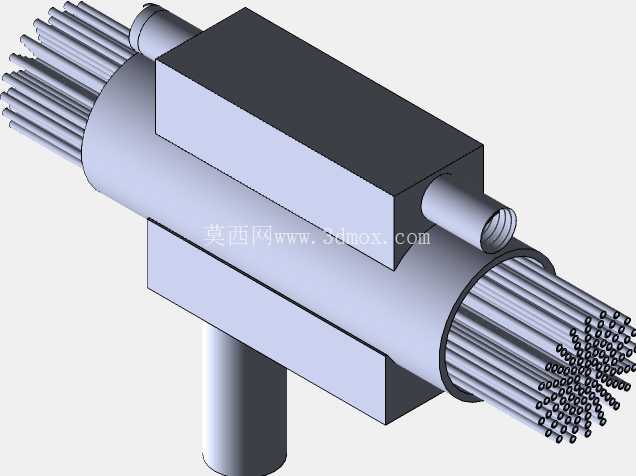

　　从三维结构呈现来看，模型完整还原了设备的外部接口与内部管束细节：壳体两端设置管板固定密集的换热管束，壳体上方设置蒸汽入口接口，对接汽轮机的排汽管道，下方设置凝结水出口，将冷凝后的饱和水输送至回热系统；壳体侧面还设置了抽气口，用于持续抽出系统内的不凝结气体，避免不凝气积聚在换热管壁面形成气阻，大幅降低换热效率；两端的管箱部分分隔出冷却水的进出水室，实现冷却水的多流程折返，提升管内流速与换热效率。安装边界方面，设备底部设置了配套的支撑支座，其中一端为固定支座，另一端为滑动支座，用于补偿设备启停过程中因温度变化产生的热胀冷缩位移，避免热应力拉扯连接管道或损伤设备本体；所有外部接口的法兰尺寸、安装标高都匹配热电厂常规的管道对接标准，可直接对接厂区的循环水管道、排汽管道、抽真空系统以及凝结水系统，不需要额外做接口改型。

　　结构细节上，管束采用正三角形排列方式，在固定壳径内最大化布置换热管数量，提升单位壳体体积的换热面积，管束之间预留了足够的蒸汽通流间隙，避免蒸汽进入壳程后流动阻力过大，导致排汽压力升高；壳体内还设置了多块折流板，一方面支撑换热管束，避免长管束在运行中出现流体诱导振动，另一方面引导壳程蒸汽的流动路径，让蒸汽能够均匀冲刷所有换热管的外表面，避免出现换热死区，提升整体换热均匀性。模型同时还原了设备的外部加强结构，在壳体的蒸汽入口、支座承载位置都设置了加强筋，避免局部应力集中导致的壳体变形，所有转角位置都做了圆弧过渡处理，降低应力集中系数，满足压力容器的疲劳强度要求。对于三维建模从业者而言，该模型完整呈现了管壳式换热器的设计逻辑，从参数计算到结构排布、从接口匹配到安装补偿的全流程设计细节都有体现，可作为同类冷凝换热设备设计的结构参考，也可用于热力系统的三维布局校核，验证设备与周边管道、厂房结构的安装干涉情况。
