卧式壳管式换热设备三维结构设计

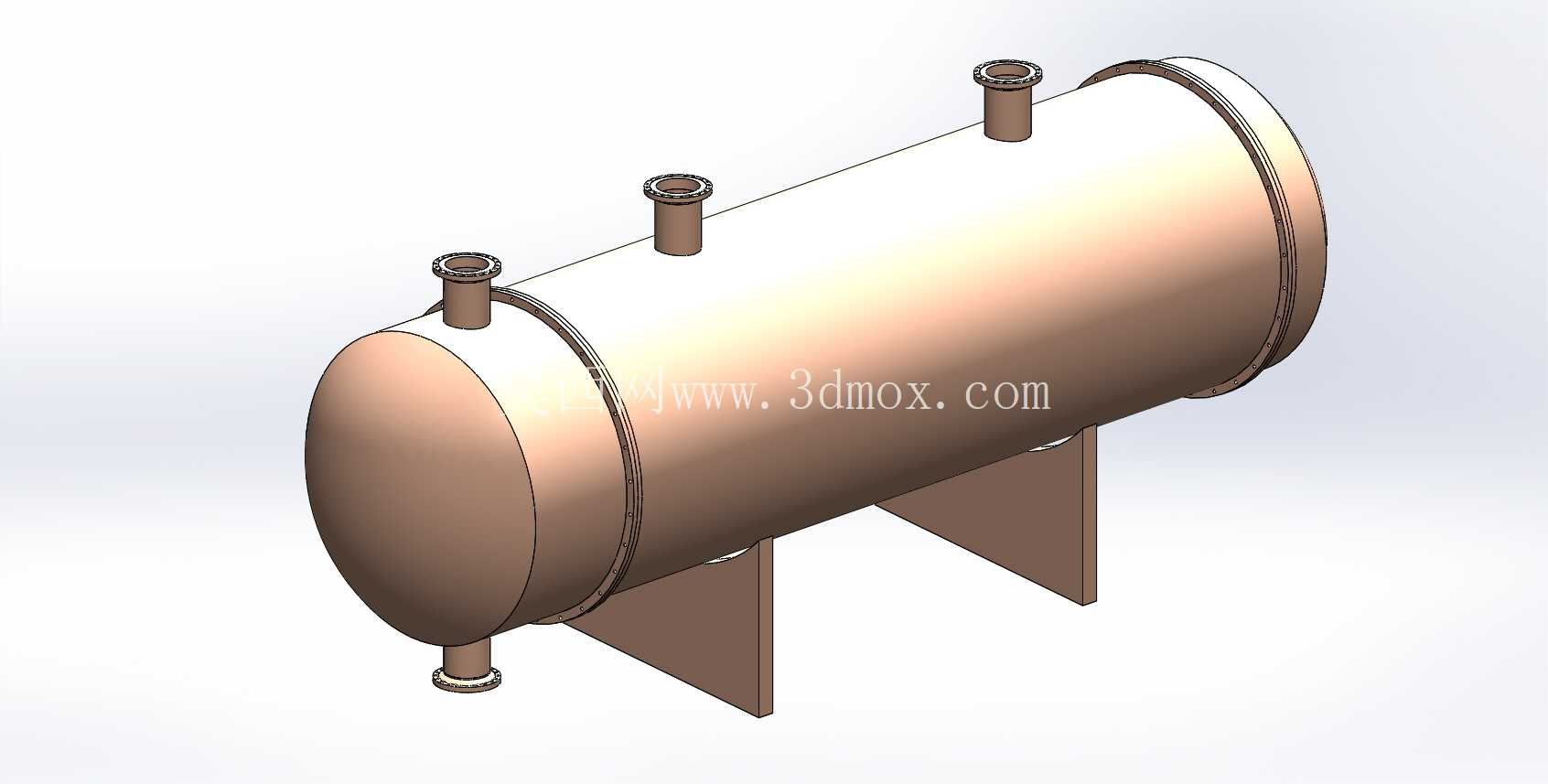

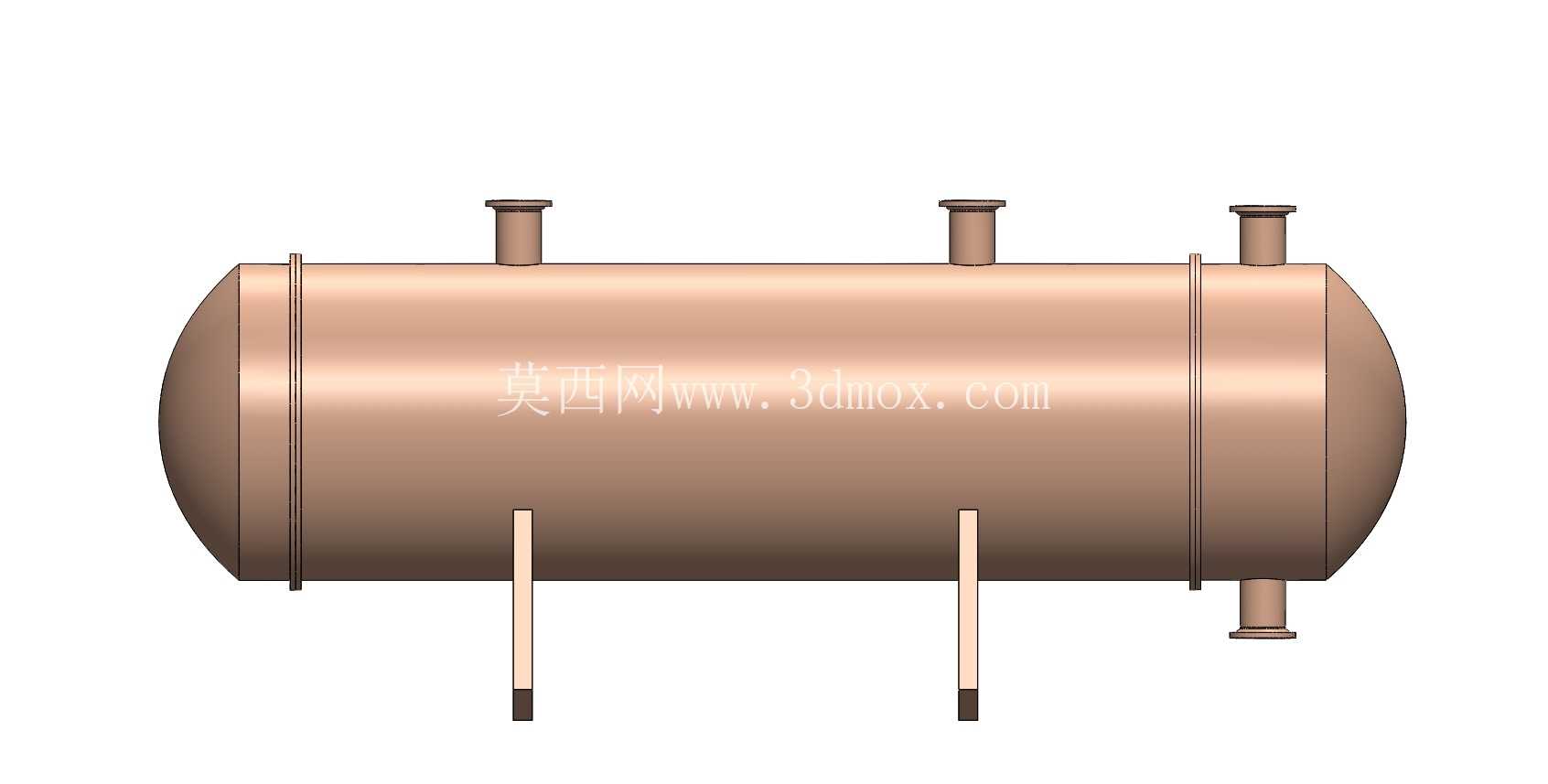

　　在化工、电力、暖通、食品加工等诸多工业场景中，壳管式换热器始终是热量传递环节的核心承压设备，承担着不同工况下两种介质间的热量交换任务，既可以作为加热器、冷却器使用，也可在冷凝、蒸发工艺段承担相变传热功能，其结构可靠性直接决定整套工艺系统的运行稳定性。本次呈现的卧式壳管式换热结构，采用常规卧式鞍座支撑布局，整体为圆柱形承压壳体搭配两端椭圆封头的经典构型，壳体上共设置四个径向接管与一个底部轴向接管，分别对应壳程、管程的介质进出接口，所有接管端部均预留标准法兰连接位，可直接对接现场工艺管路，无需额外加工转接结构。

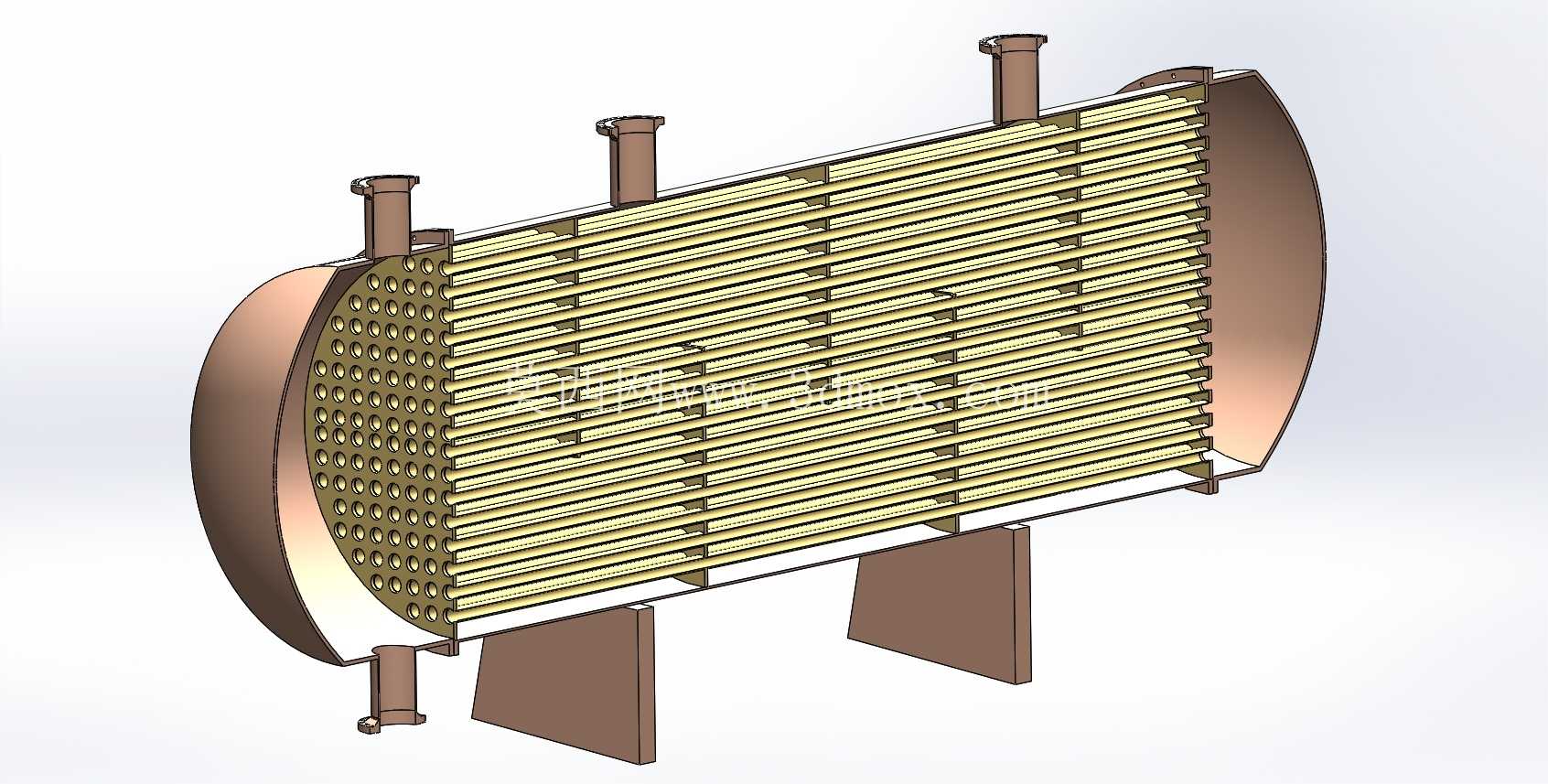

　　从结构设计逻辑来看，整套模型完整还原了壳管式换热器的全部核心装配单元，包含承压壳体、内部管束、两端封头、连接法兰、壳体端盖以及支撑鞍座六大组成部分，各部件间的装配约束完全参照实际设备的安装逻辑设置：管束作为核心传热元件，穿装于壳体内部的管板定位孔中，两端通过法兰与封头实现密封连接，既保证管程介质的流通空间独立，也为壳程介质留出足够的折流通道，避免出现介质短路影响传热效率的问题。鞍座采用下支撑式焊接结构，两个鞍座对称分布于壳体重心两侧，支撑面与壳体外壁完全贴合，可将设备运行时的自重、介质重量以及管路振动载荷均匀传递至安装基础，避免局部应力集中导致的壳体变形。

　　在实际工程应用中，这类卧式壳管式换热器的适用场景覆盖极广：在化工生产线上可用于工艺流体的升温或降温，在热电厂可作为汽轮机组的油冷却器、凝汽器使用，在集中供暖系统中可承担汽水换热、水水换热的核心功能，在制冷机组中也可作为冷凝器、蒸发器完成制冷剂的相变换热。设计过程中需要重点考量的边界条件包含多个维度：首先是安装边界，设备的鞍座间距需要匹配现场安装基础的预埋螺栓孔位，接管的伸出长度、法兰朝向需要对接现场管路的排布走向，避免出现安装干涉；其次是尺寸边界，壳体的直径、长度直接决定内部管束的换热面积，需要根据换热量需求、介质流速要求计算确定，接管的通径则需要匹配介质流量，控制管路流速在合理区间，避免流速过高造成冲蚀、流速过低导致结垢；再者是功能特性层面，壳程与管程的密封结构完全独立，可根据介质的腐蚀特性、压力等级选择不同的密封垫片材质，管束可根据需求更换为光管、翅片管等不同结构，适配不同的传热系数要求。

　　从三维建模的工程视角来看，这套结构的建模过程完全遵循实际加工装配逻辑：先通过旋转特征生成壳体与封头的基体，再通过拉伸、切除特征完成接管、法兰的结构细节，管束部分采用阵列特征完成换热管的排布，鞍座则通过钣金与焊接组合特征还原实际加工形态，各部件间的配合间隙、法兰螺栓孔的位置度都严格参照行业标准设置，既可以作为设备选型阶段的结构参考，也可用于教学场景下的壳管式换热器结构认知，还能为同类型设备的改型设计提供基础建模框架，帮助结构设计人员快速完成方案阶段的构型搭建，减少重复建模的工作量。需要注意的是，实际工程应用中这类设备的壁厚、材质选择、管束排布密度都需要根据具体的工作压力、温度、介质腐蚀特性做针对性调整，模型呈现的是通用构型的结构逻辑，具体参数需要结合实际工况做校核计算。
