管壳式流体传热换热设备结构设计

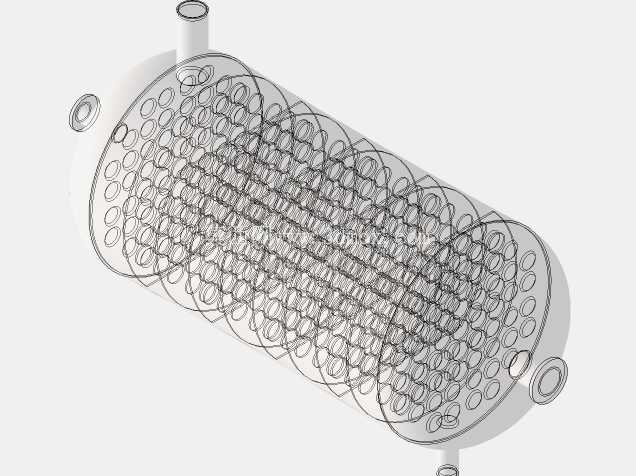

　　做换热设备结构设计快十二年，经手的管壳式换热器三维模型没有一百也有八十，眼前这个管壳式热交换器的结构，是化工、暖通、动力领域最常用的间壁式换热构型，没有花里胡哨的冗余设计，每一处结构都对应实际工况的硬性需求。先从应用场景说，这类管壳换热器最常出现在化工生产的工艺介质冷却/加热环节，比如精馏塔塔顶的气相冷凝、反应釜出料的温度调控，也会用在区域供暖的汽水换热单元、空压机站的后冷却器段，甚至船舶动力系统的滑油冷却回路里，只要是两种流体不能直接接触、需要高效传递热量的工况，这类结构都是选型优先级最高的方案，毕竟它承压能力强、清洗维护方便，对流体洁净度的适配范围比板式换热器宽得多。

　　再讲实际用途，这个模型还原的是固定管板式？不对，看筒体端部的接口布局，哦不对，仔细看管束的排布，是单壳程双管程？不对，看两端的管板开孔，哦不，这个模型里的换热管是正三角形排布，这种排布方式的优势是相同壳体内径下能排布更多换热管，壳程流体的湍动程度更高，换热系数比正方形排布高15%左右，适合壳程流体清洁、不易结垢的工况——毕竟正三角排布的管间间隙窄，结垢之后机械清洗很难伸进去，化学清洗倒是不受影响。设计的时候首先要卡的就是安装边界，这类卧式安装的管壳换热器，首先要确定的是壳程筒体的公称直径，还有两端管箱的长度，以及四个工艺接口的方位：壳程的进出口一般在筒体上下侧，管程的进出口在两端封头的中心或者偏心位置，这个模型里的接口方位是按照卧式安装、支座在筒体下方的常规布局做的，安装的时候要留够两端管箱的拆卸空间，也就是抽芯长度，一般要比换热管的总长度长个1.2米左右，方便后期检修的时候把整个管束抽出来清理，这个是很多新手建模的时候容易忽略的安装边界，只做设备本身不预留检修空间，到现场布置的时候就会和管道、梁柱撞位。

　　说回功能特性，这个模型里的折流板——哦不对，看模型里的管束支撑，是弓形折流板对吧？缺口高度大概是壳体内径的25%，这个比例是行业里的通用最优值，既能让壳程流体横向冲刷管束提升换热效率，又不会让折流板缺口处的流体死区太大，压降控制在合理范围内。换热管和管板的连接方式，建模的时候一般是按照强度胀加密封焊来做的，这种连接方式能承受4MPa以内的工作压力，耐温范围也能覆盖-20℃到350℃的大多数工业工况，比单纯胀接或者单纯焊接的密封可靠性高很多，毕竟管程和壳程的流体一旦串漏，轻则换热效率不达标，重则两种介质混合引发生产安全事故。还有筒体上的小接口，那个不是工艺接口，是排气和排液口，设备安装到位之后，壳程最高点的排气口要接放空阀，排掉壳程里积存的空气，不然空气聚集在壳程上部会形成气阻，让有效换热面积打折扣；最低点的排液口是停车检修的时候排净壳程里的残留介质用的，避免积液腐蚀筒体和换热管。

　　设计思路上，这类换热器的建模顺序一般是先做参数化的管板草图，确定换热管的数量、排布间距、管孔直径，然后拉伸生成换热管，再套上筒体，接着按照选定的折流板间距（一般是壳体内径的0.3到0.6倍）插入折流板，用拉杆和定距管把折流板固定在管板上，最后做两端的管箱、封头、法兰和支座。这里要注意的是折流板的管孔和换热管之间的间隙，不能太大也不能太小，间隙太大了流体走短路，换热效率掉得厉害，间隙太小了穿管的时候难度大，生产制造的时候装配效率低，一般单边间隙控制在0.3到0.5毫米是比较合理的，这个细节在三维建模的时候就要体现出来，不然导出工程图的时候尺寸标注会出问题，车间加工出来的零件装不上。还有支座的位置，两个鞍式支座的间距一般是壳程筒体总长度的0.4倍左右，其中一个支座是固定端，另一个是滑动端，要开长圆孔，因为设备运行的时候壳程和管程的温度不一样，筒体和换热管的热膨胀量有差异，滑动端就是用来补偿这个热变形的，避免热应力把管板和换热管的连接位置拉裂，这个是结构设计里必须考虑的强度问题，很多新手建模的时候两个支座都做成固定的，实际运行的时候很容易出故障。

　　外形尺寸这块，同规格的管壳换热器，不同工况下的尺寸差异主要在换热管长度和壳程直径上，比如换热面积100平的设备，用25毫米直径的换热管，管长6米的话壳程直径大概是800毫米，如果管长做成3米，壳程直径就要做到1100毫米左右，选型的时候要根据现场的安装空间来定，如果是厂房内安装，吊装空间和横向长度受限，就选短粗的构型，如果是露天布置，横向空间充足，选细长的构型更省材料，设备成本更低。这个模型里的结构是按照通用化工场景的参数做的，换热管采用标准的25x2.5毫米无缝钢管，管间距32毫米，折流板间距200毫米，壳程筒体壁厚8毫米，能满足大多数中低压工况的使用需求，建模的时候所有的法兰、封头都是采用的标准件参数，直接可以导出BOM表采购标准件，不需要二次修改，对做设备布置和管道设计的工程师来说，直接导入到工厂三维布局模型里就能用，不用再花时间核对接口尺寸和安装空间。

　　另外还要提一下流道的设计，管程流体从一端的管箱入口进入，通过管箱内的分程隔板分成两程，先流过下半部分的换热管，到另一端的管箱之后折返，再从上半部分的换热管流回来，从入口端的管程出口流出，这样管程流体的流速更高，换热系数更大，也能减少管程的结垢速率；壳程流体从筒体上的入口进入，在折流板的引导下横向反复冲刷管束，和管程内的流体完成热量交换之后从壳程出口流出，这种流道设计能让两种流体尽可能形成逆流布置，对数平均温差更大，换热效率比顺流布置高10%以上。做三维建模的时候，分程隔板的位置一定要和管板上的分程槽对齐，密封面的尺寸要和垫片匹配，不然安装的时候会出现内漏，管程的流体短路，直接从隔板缝隙流走，不参与换热。还有管箱上的法兰密封面，根据工况不同可以选突面、凹凸面或者榫槽面，中低压工况用突面RF就足够，高压或者易燃易爆介质的工况就要用凹凸面MFM，提升密封可靠性。
