Bosch外啮合齿轮式液压泵三维结构

　　在机床液压站、工程机械液压回路、注塑机锁模供油单元这类对压力稳定性、容积效率有硬性要求的场景里，外啮合齿轮液压泵是应用占比极高的动力元件，这款Bosch液压泵的三维结构完全按照量产实物的装配逻辑搭建，可直接用于液压系统的布局干涉检查、安装工位的工装设计参考。从实际工况适配来看，这类齿轮泵通常作为恒压油源的核心部件，负责将原动机输出的机械能转换为液压油的压力能，为后续的液压缸、液压马达提供稳定的压力油输出，其额定工作转速区间、压力等级完全覆盖中小功率液压系统的常规需求，在农林机械的液压悬挂系统、自动化生产线的夹紧回路里都能见到同结构产品的应用。

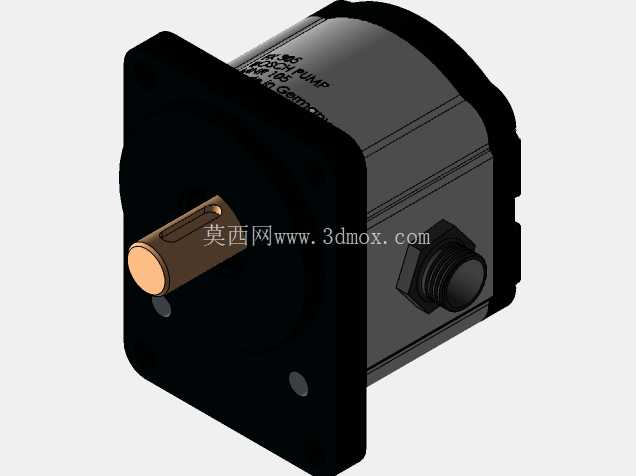

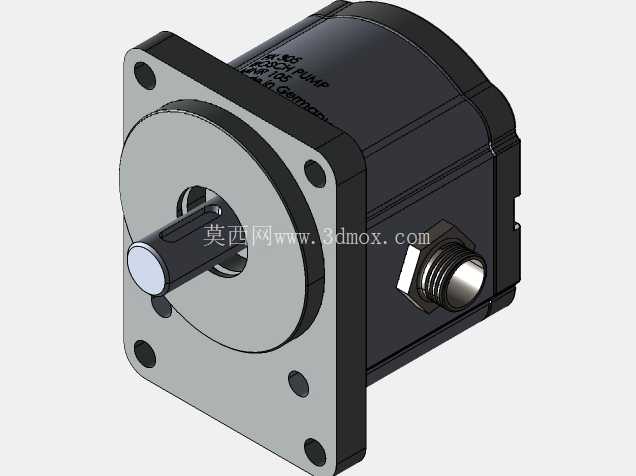

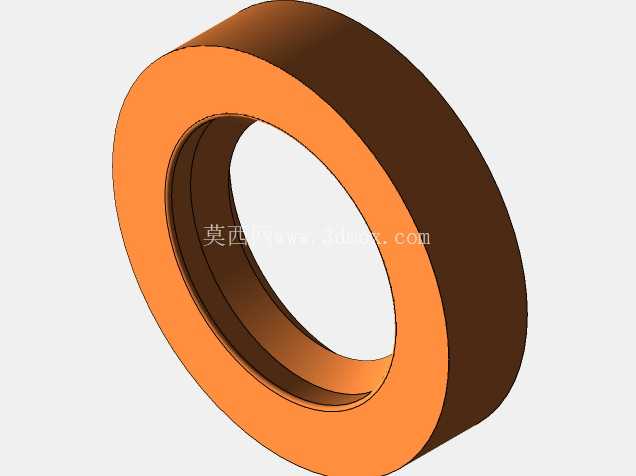

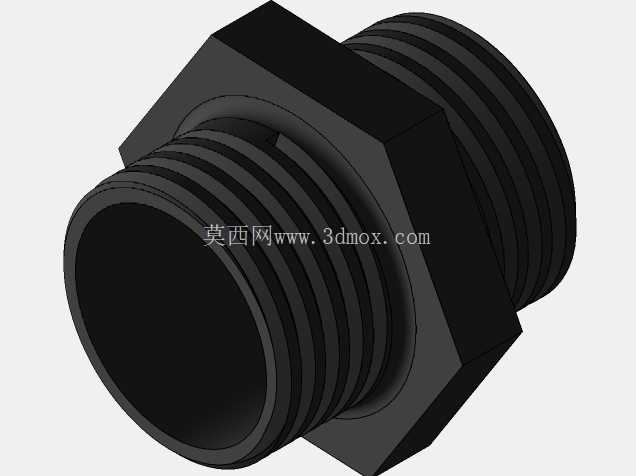

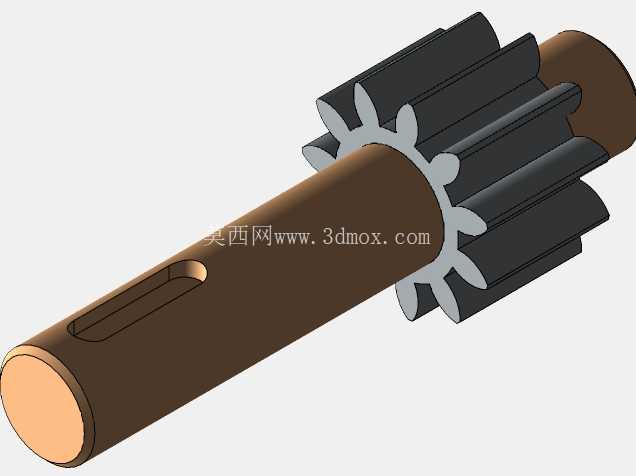

　　从结构设计逻辑来看，模型完整还原了泵体的核心组成：前端的方形安装法兰带两个定位销孔与螺栓过孔，是安装时的定位基准，设计时法兰端面的平面度、安装孔的位置度直接决定泵与原动机输出轴的同轴度，一旦同轴度超差，会直接导致轴封过早磨损、轴承负载异常升高，大幅缩短泵的使用寿命。伸出的驱动轴带标准平键槽，用于和原动机的联轴器或带轮连接，轴伸端的密封结构采用骨架油封，模型里还原了油封的安装槽位，这个位置的粗糙度、轴径公差是密封可靠性的关键，公差过松会出现渗漏，过紧则会导致油封唇口过热老化。泵体侧面的油口采用螺纹连接结构，用于接入液压系统的吸油与压油管路，建模时保留了螺纹的公称尺寸特征，方便设计人员直接匹配对应的管接头规格，不用再反复核对实物接口参数。

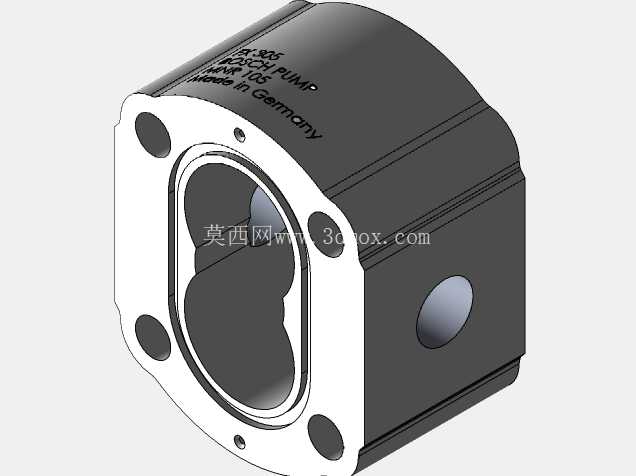

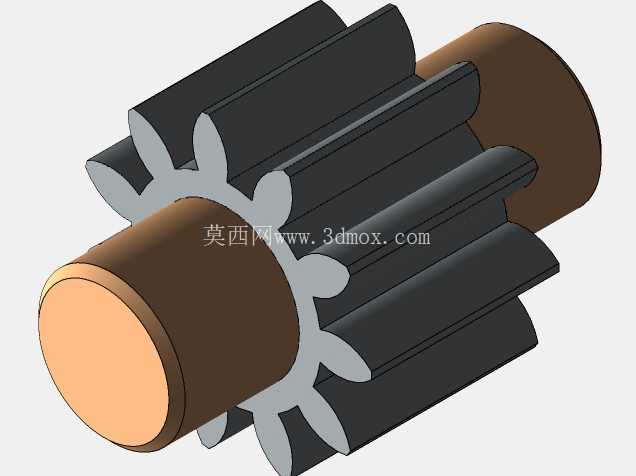

　　泵体内部的齿轮副是核心做功部件，模型还原了齿轮的齿形参数、齿轮与泵腔的配合间隙，这个间隙值直接影响泵的容积效率，间隙过大会导致内泄漏超标，系统压力建不起来，间隙过小则会出现齿轮扫膛，运行时出现异常磨损甚至卡滞。端盖与泵体的连接螺栓分布也完全按照实物还原，螺栓的预紧力要求、端盖与泵体结合面的密封形式，在做装配仿真时可以直接参考这个模型的布局，不用重新测绘螺栓孔位。

　　从安装边界尺寸来看，这款泵的轴向总长度、法兰安装面到轴伸端面的距离、油口的中心高度都在模型里有准确的几何表达，在做液压站布局设计时，可以直接将模型导入装配环境，核对泵与电机的轴伸对齐情况、泵与油箱侧壁的安装间隙、管路连接时的折弯空间，避免实际装配时出现干涉。很多设计人员在做液压系统三维布局时，经常因为泵的模型尺寸不准，导致加工出来的安装板孔位错位、联轴器补偿量不足，这款模型的安装基准尺寸完全和实物对齐，能有效减少这类设计失误。

　　另外，模型里还原了泵体表面的标识位置、泄油口的结构，这个泄油口是用于导出泵内部的泄漏油，安装时必须保证泄油管路通畅，且泄油口高度要低于泵轴的密封位置，否则会出现轴封漏油的问题，在做管路布置时可以直接参照模型上的泄油口位置规划管路走向。齿轮泵的进出油口是有方向要求的，模型里的油口位置对应了标准的转向适配，选型时可以根据原动机的转向直接确认安装方向，不用再额外核对转向标识。

　　对于做液压系统教学、液压元件拆装仿真的场景来说，这个模型的零件拆分逻辑完全符合实际装配顺序，从前端法兰、驱动轴、齿轮副、泵体、后端盖到密封件、紧固件，每个零件的装配约束都和实际装配关系一致，可以直接用于拆装动画的制作，帮助新手快速理解齿轮泵的工作原理与装配要点。在做设备改造时，如果需要替换同规格的液压泵，也可以直接用这个模型核对安装尺寸，不用反复测量实物，大幅提升选型与设计的效率。
