外啮合齿轮油泵爆炸视图结构设计

　　在液压传动系统、低压润滑回路、小型燃油输送单元这类对流量稳定性有基础要求的工况里，外啮合齿轮泵是应用占比极高的动力元件，这套拆解状态的三维结构完整呈现了齿轮泵从壳体到密封件、传动件、紧固件的全部装配逻辑，能直接用于结构校核、装配工艺梳理以及同类型产品的改型参考。从实际应用场景来看，这类齿轮泵常被集成在小型机床的润滑系统、工程机械的辅助液压回路、燃油输送单元的增压段，也可用于输送粘度适配的无固体颗粒油类介质，依靠啮合过程中形成的密闭容积变化完成吸排油动作，相比叶片泵、柱塞泵，它的结构冗余度更低，抗污染能力更强，对加工精度的容错空间更大，适合在工况相对粗放、维护条件有限的场景下长期运行。

　　从结构设计逻辑来看，这套模型采用的是三片式壳体结构，也就是前端盖、泵体主体、后端盖通过内六角圆柱头螺钉完成轴向锁紧，这种结构的优势在于加工时可分别对三个零件的结合面做平面度管控，轴向间隙的调整可通过修磨端盖结合面或者选配密封垫片厚度实现，相比整体式壳体，装配和后期维护的拆解难度更低。传动部分采用的是一对参数完全一致的渐开线直齿圆柱齿轮，主动齿轮轴伸出端设置了轴封结构，避免泵内带压介质沿轴向外泄，两个齿轮的轴颈位置分别配置了滚针轴承支撑，这种轴承选型适配齿轮泵径向载荷偏大、转速区间中等的运行特点，相比深沟球轴承，滚针轴承的径向承载能力更强，同内径下的安装尺寸更小，能有效压缩泵体的径向外形尺寸，避免整体结构过于臃肿。

　　从安装边界和尺寸管控的角度来看，这类齿轮泵的安装定位通常依靠端盖上的两个定位销孔完成与安装基座的同轴定位，安装孔采用通孔设计，可适配螺栓从端盖侧穿入锁紧在基座法兰上，轴向安装空间需要预留出主动轴伸出端的联轴器安装长度，同时要给端盖螺钉的拆装预留足够的扳手操作空间，避免安装后无法完成紧固件的维护拆装。径向尺寸方面，泵体上设置的两个油口分别为吸油口和压油口，通常吸油口通径大于压油口，避免吸油阻力过大产生气蚀，管路连接时需要预留出管接头的安装空间，不能让管路与泵体的加强筋、螺钉凸台产生干涉。

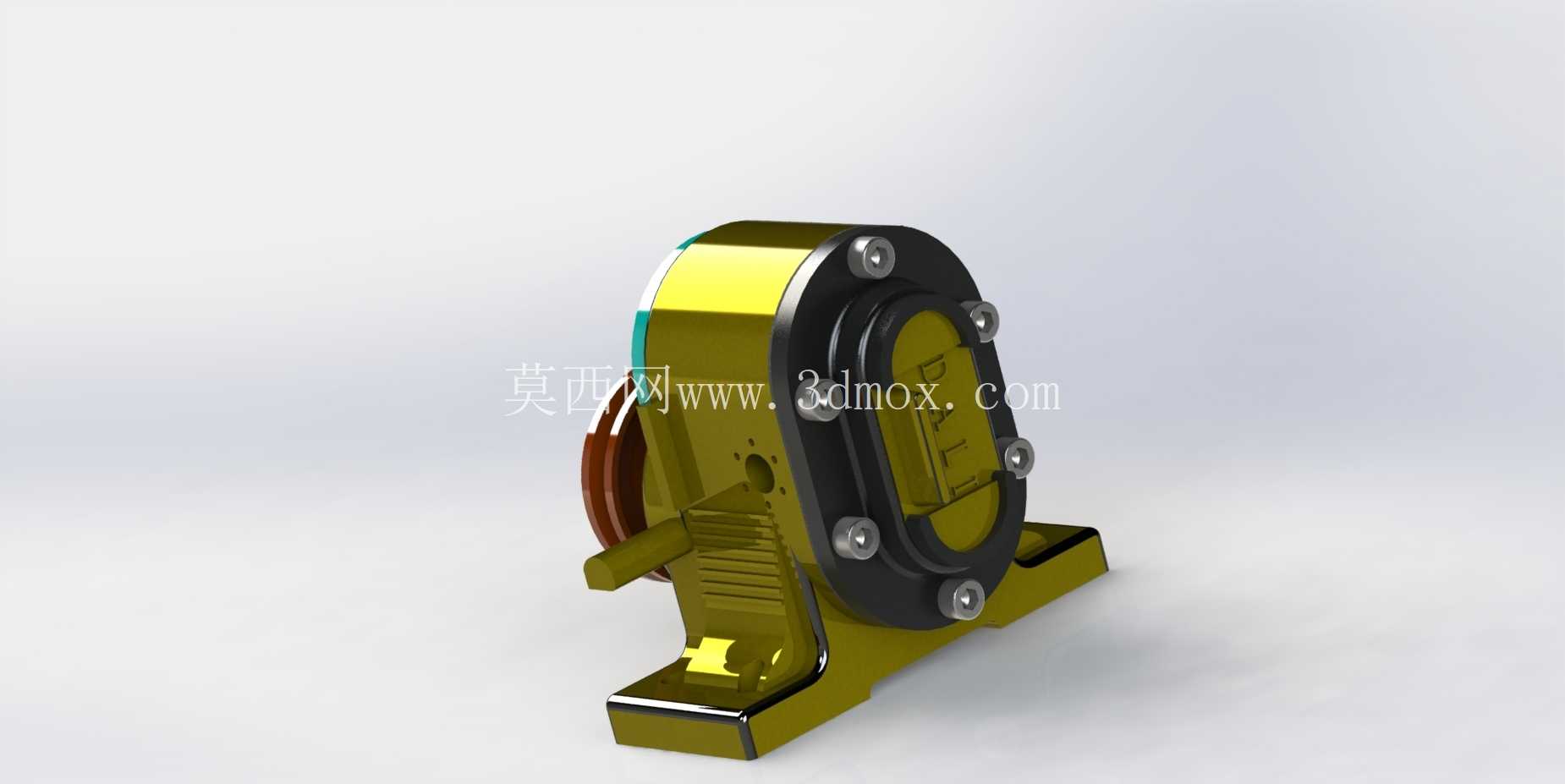

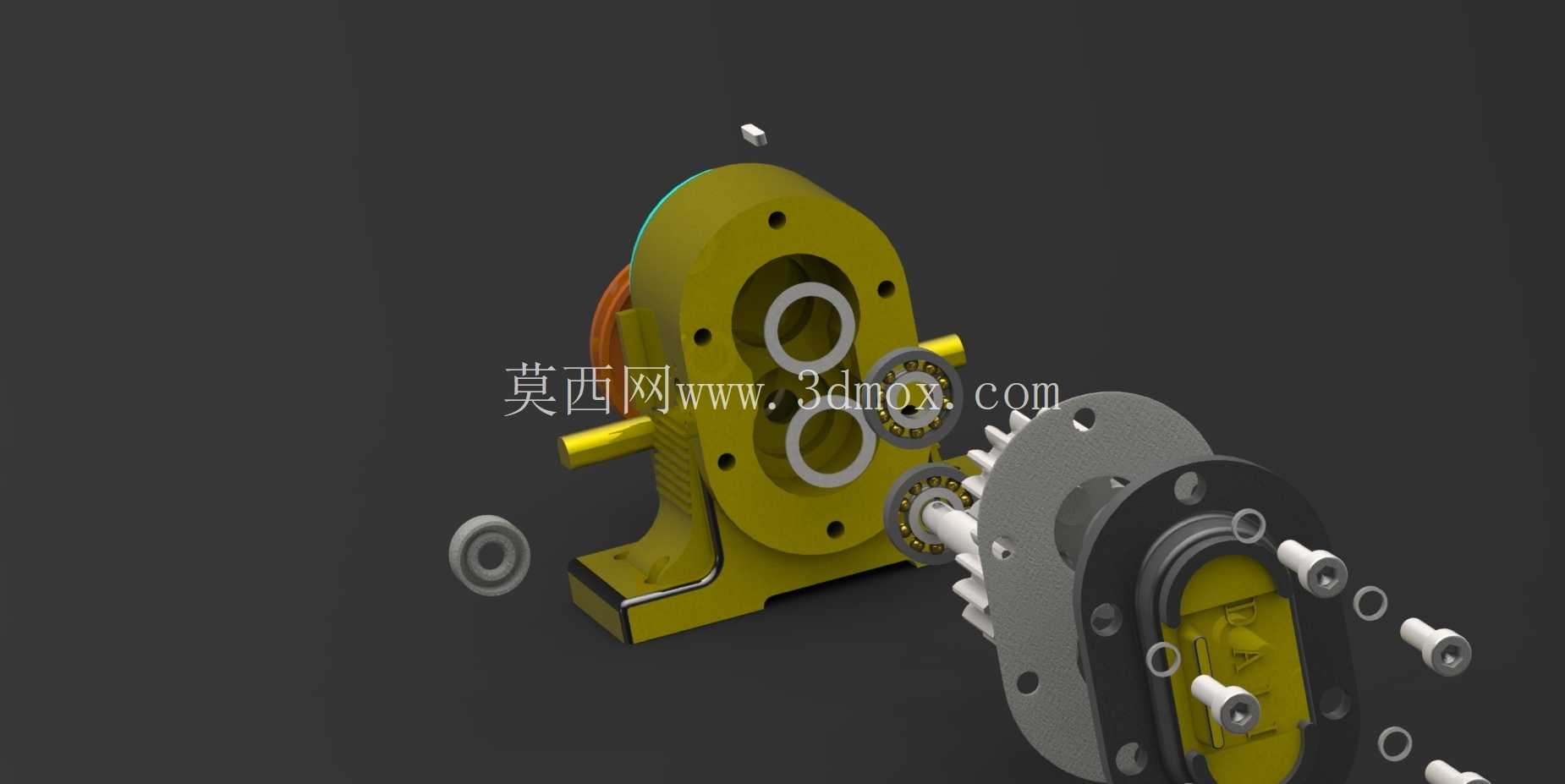

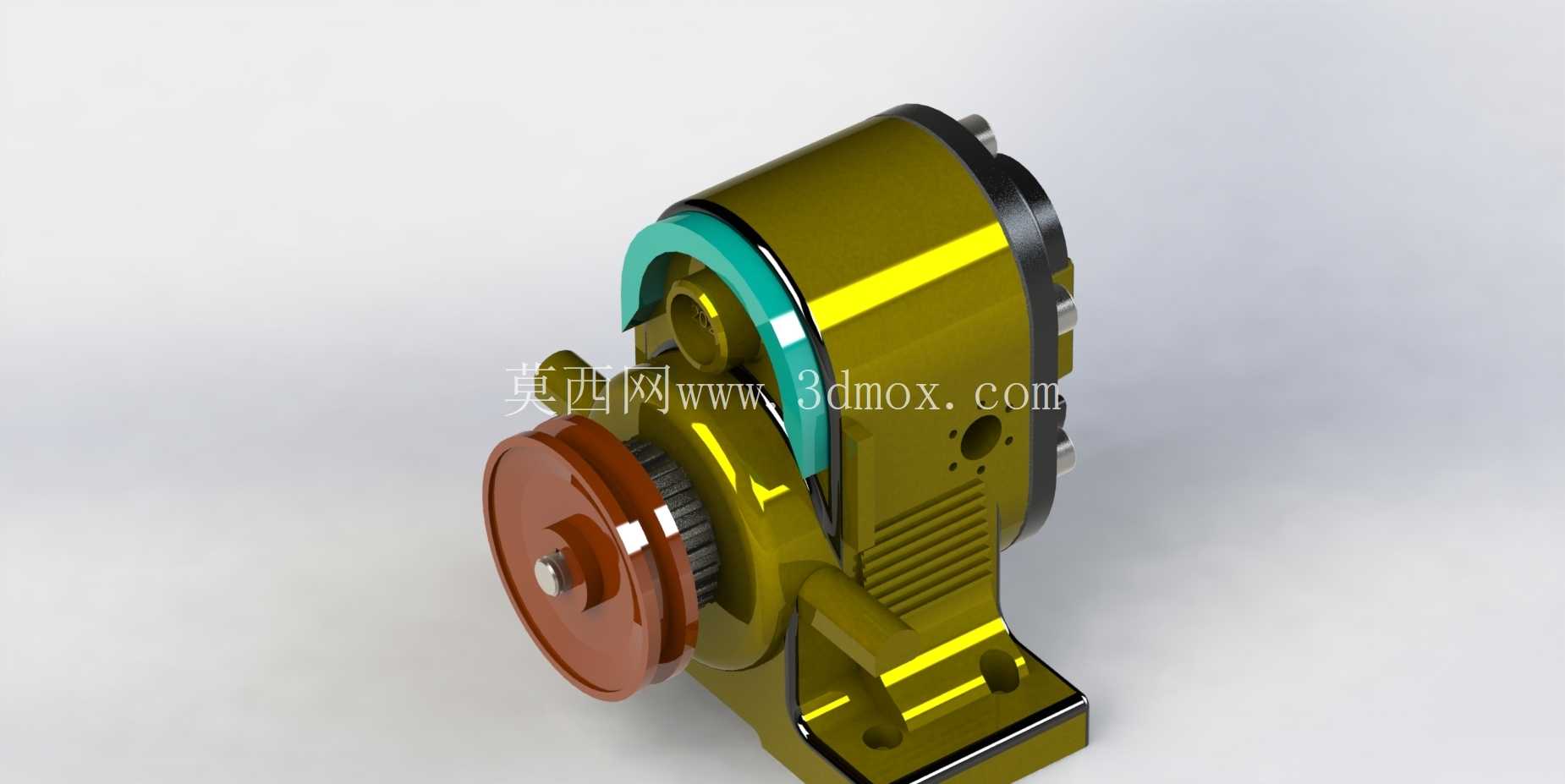

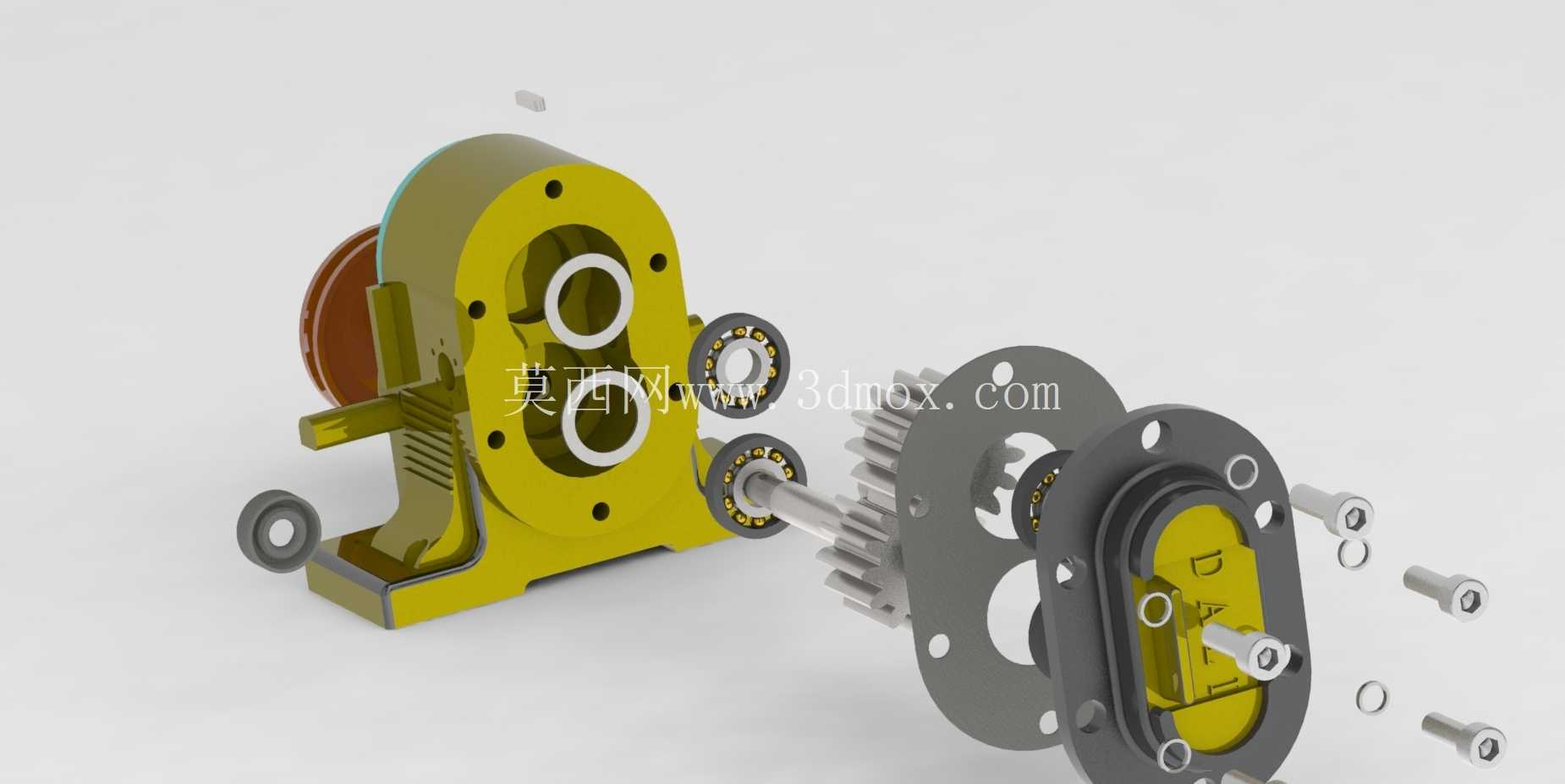

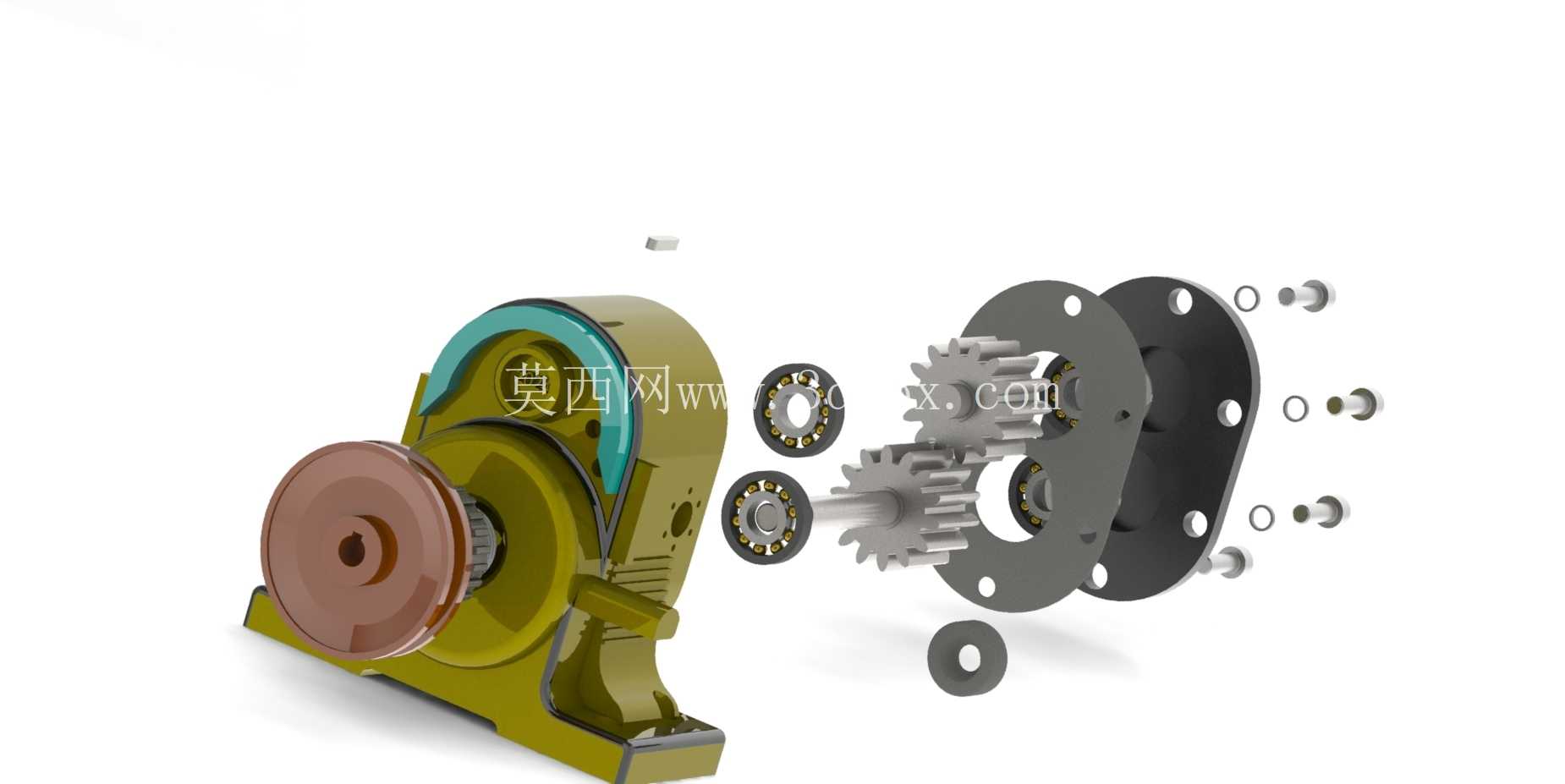

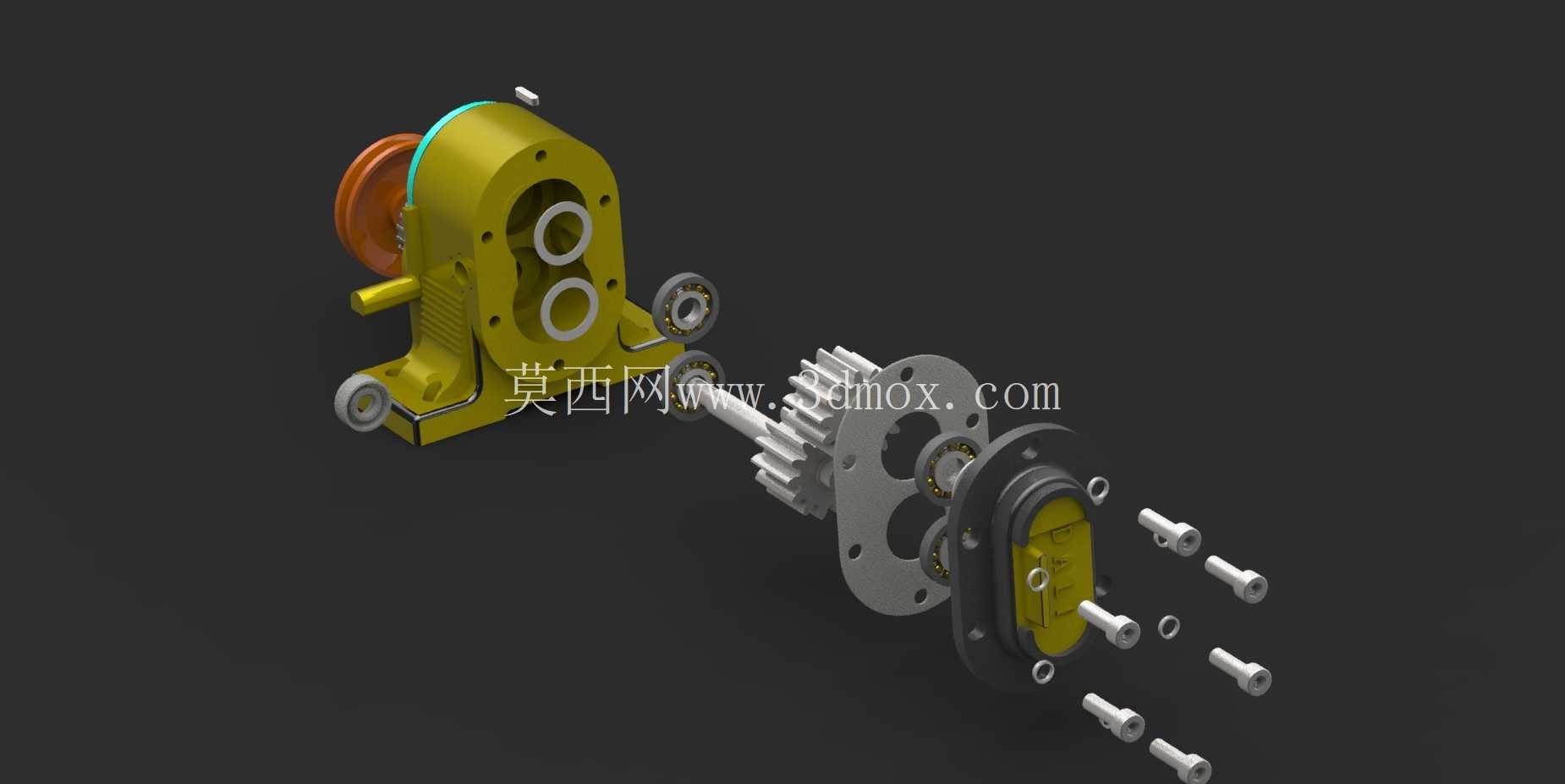

　　在功能特性的设计考量上，这套结构的卸荷槽设置在端盖内侧对应齿轮啮合区的位置，能够及时排出齿轮啮合时被困在齿间的密闭容积内的油液，避免困油现象带来的压力脉动、振动和噪声问题，这也是外啮合齿轮泵设计中必须管控的核心结构细节。泵体与端盖之间的密封采用平面密封加O型圈的组合形式，齿轮轴伸出端采用骨架油封完成动密封，所有紧固件的沉孔深度都做了管控，确保螺钉锁紧后头部不高出端盖平面，避免安装时与基座产生干涉。从拆解的爆炸视图可以清晰看到每个零件的装配顺序：先将滚针轴承分别压入泵体和前后端盖的轴承孔内，再将主动齿轮轴和从动齿轮装入泵体的型腔中，依次贴合前后端盖，打入定位销完成周向定位后，按对角线顺序逐步拧紧所有连接螺钉，最后在轴伸端装入骨架油封即可完成装配，这种装配顺序能有效避免端盖偏斜导致的齿轮卡滞、轴封偏磨问题。

　　在实际选型适配时，这类齿轮泵的排量由齿轮的模数、齿数和齿宽直接决定，模型中齿轮的齿宽尺寸与泵体内腔的轴向宽度配合间隙控制在合理区间，既保证容积效率不会因为间隙过大出现内泄超标，也不会因为间隙过小导致齿轮转动时出现热胀卡滞。泵体外侧的散热筋结构不仅能提升壳体的结构刚性，还能在运行过程中增大散热面积，带走连续运行产生的热量，避免油温过高导致油液粘度下降、内泄增大的问题。
