高压往复式五联柱塞泵结构设计

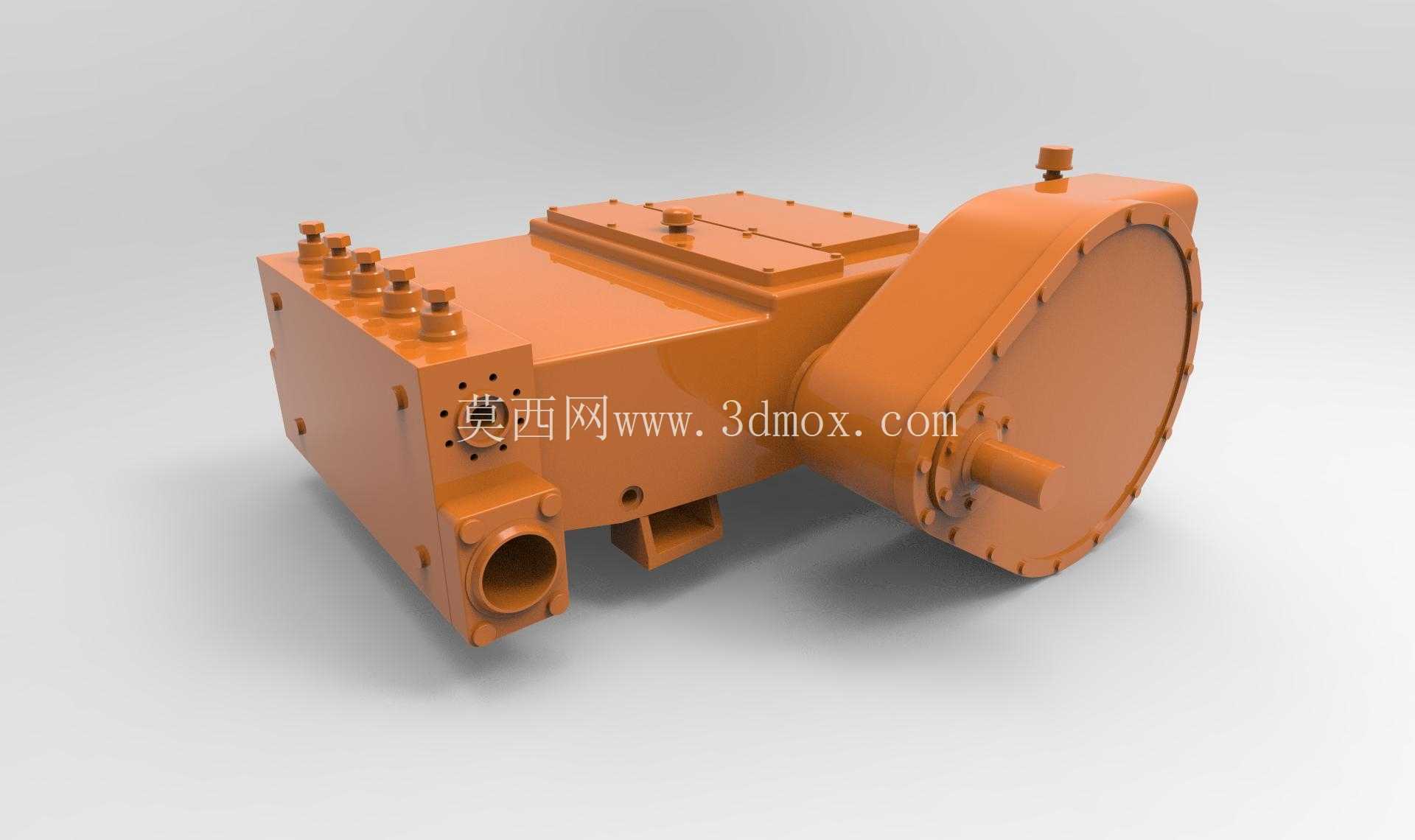

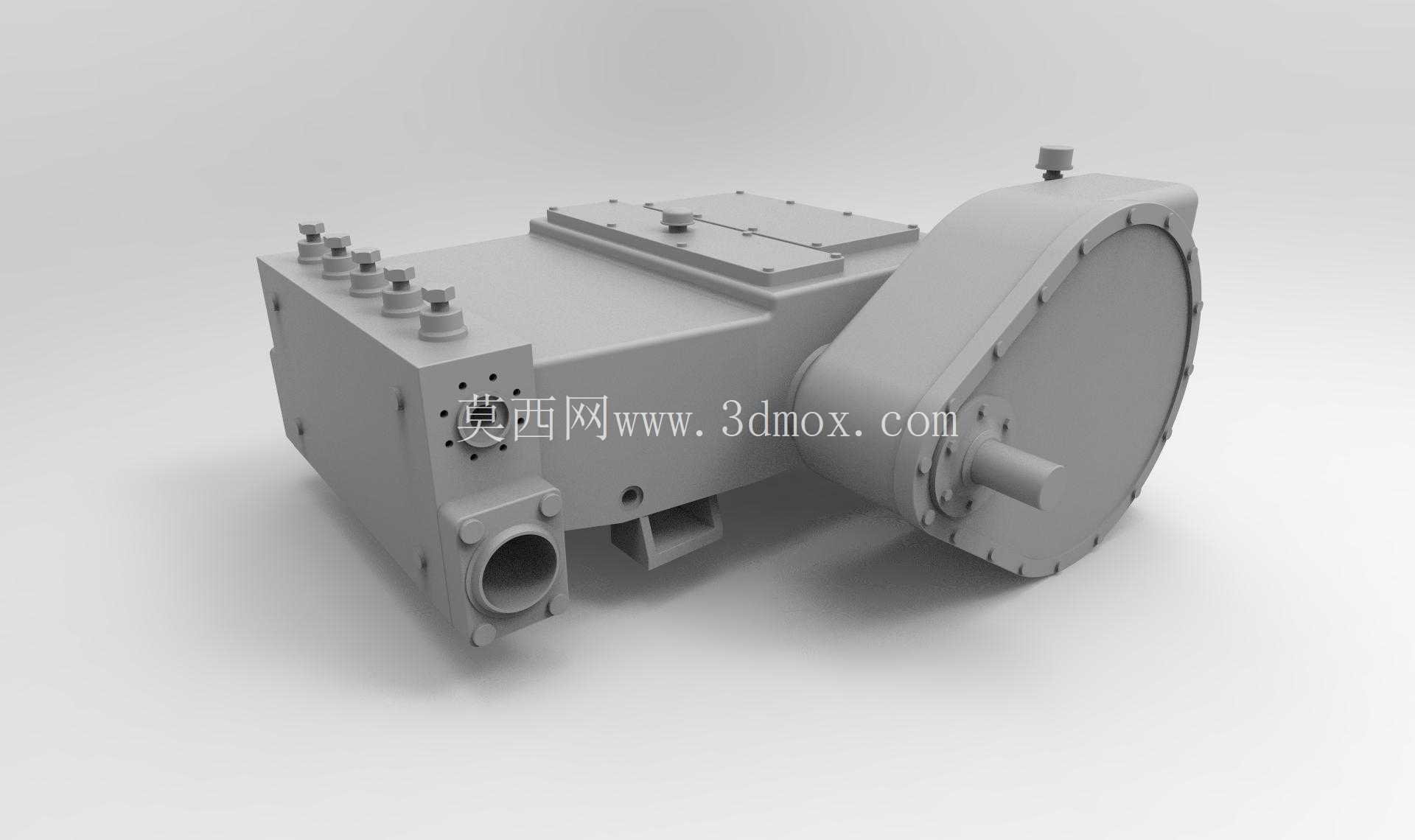

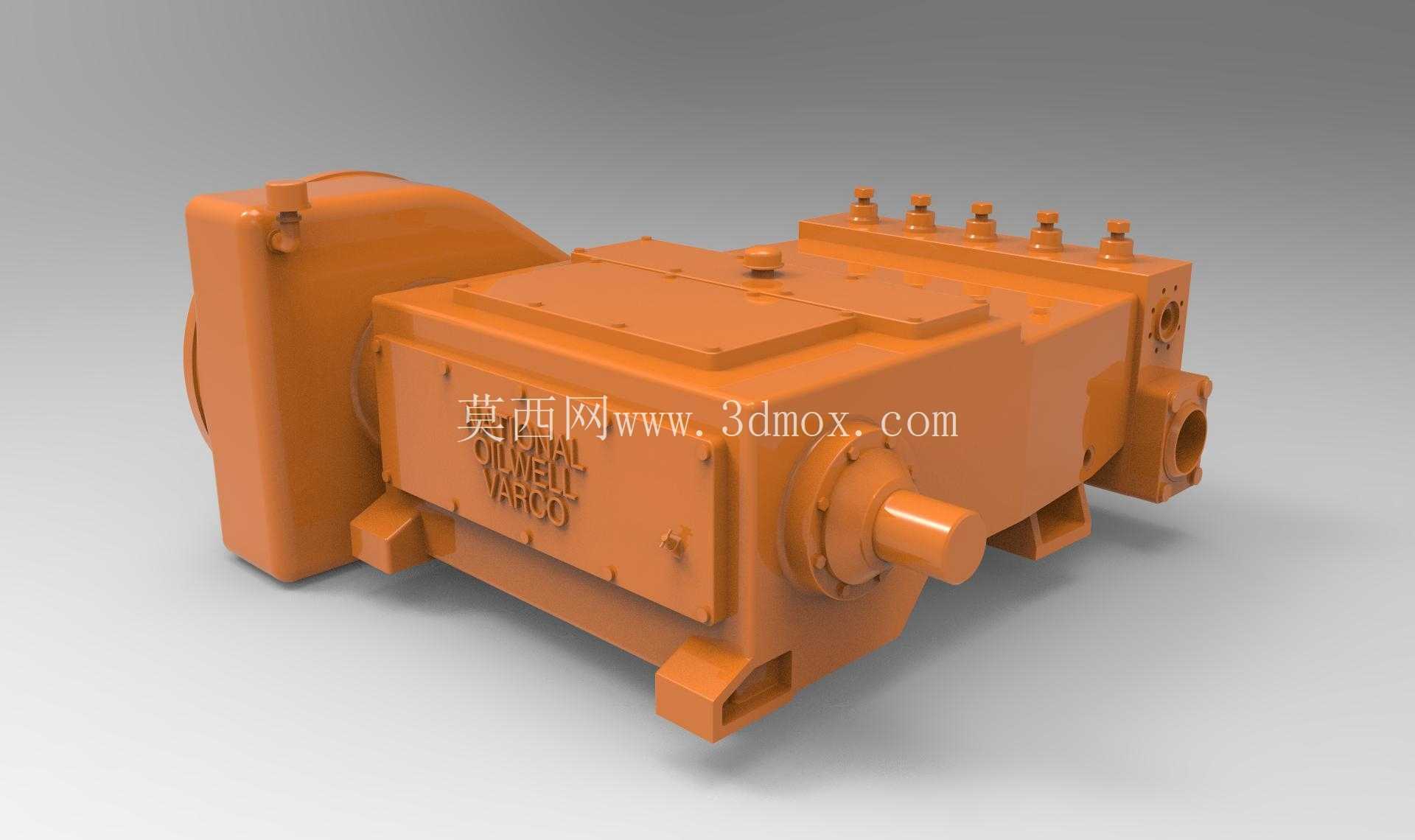

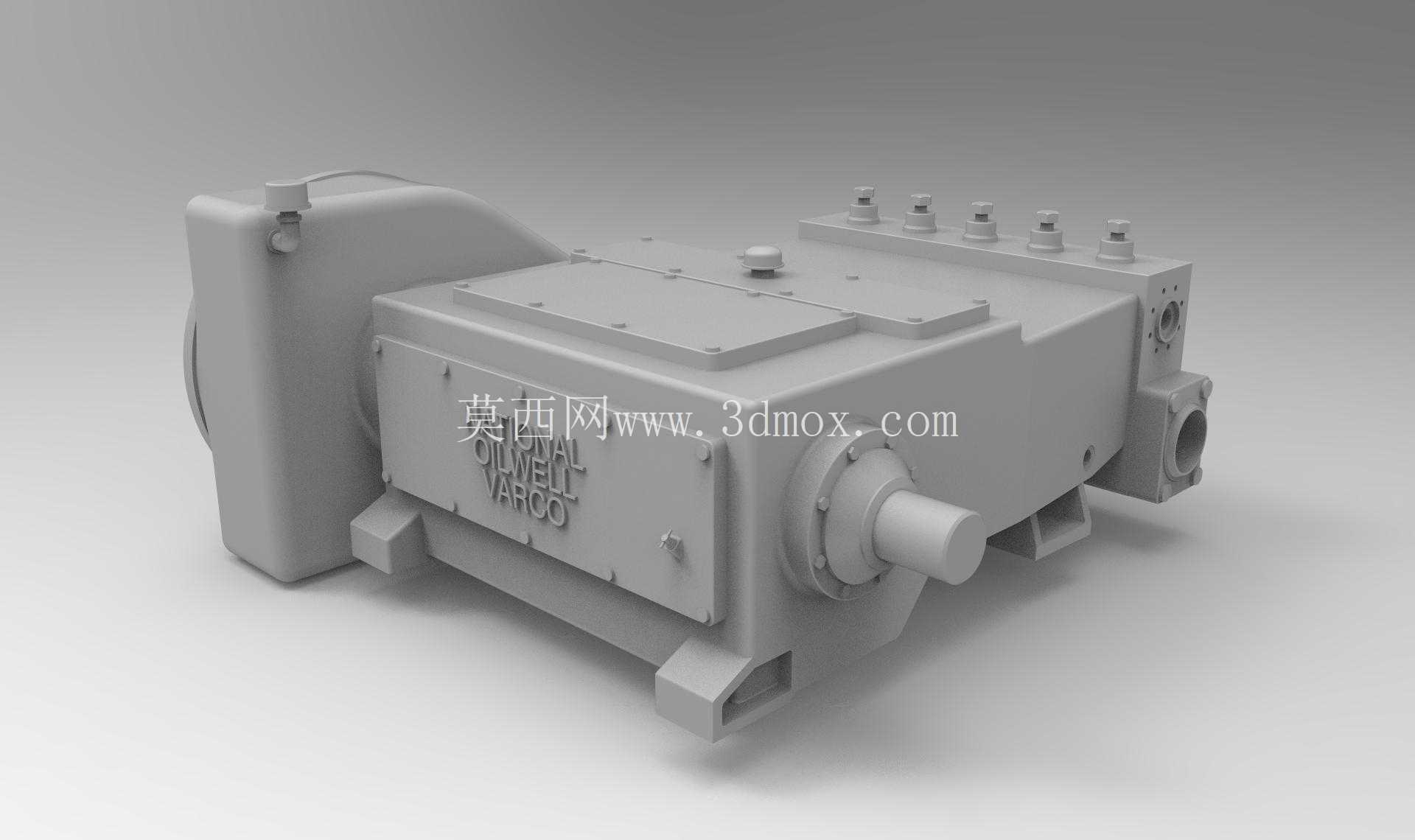

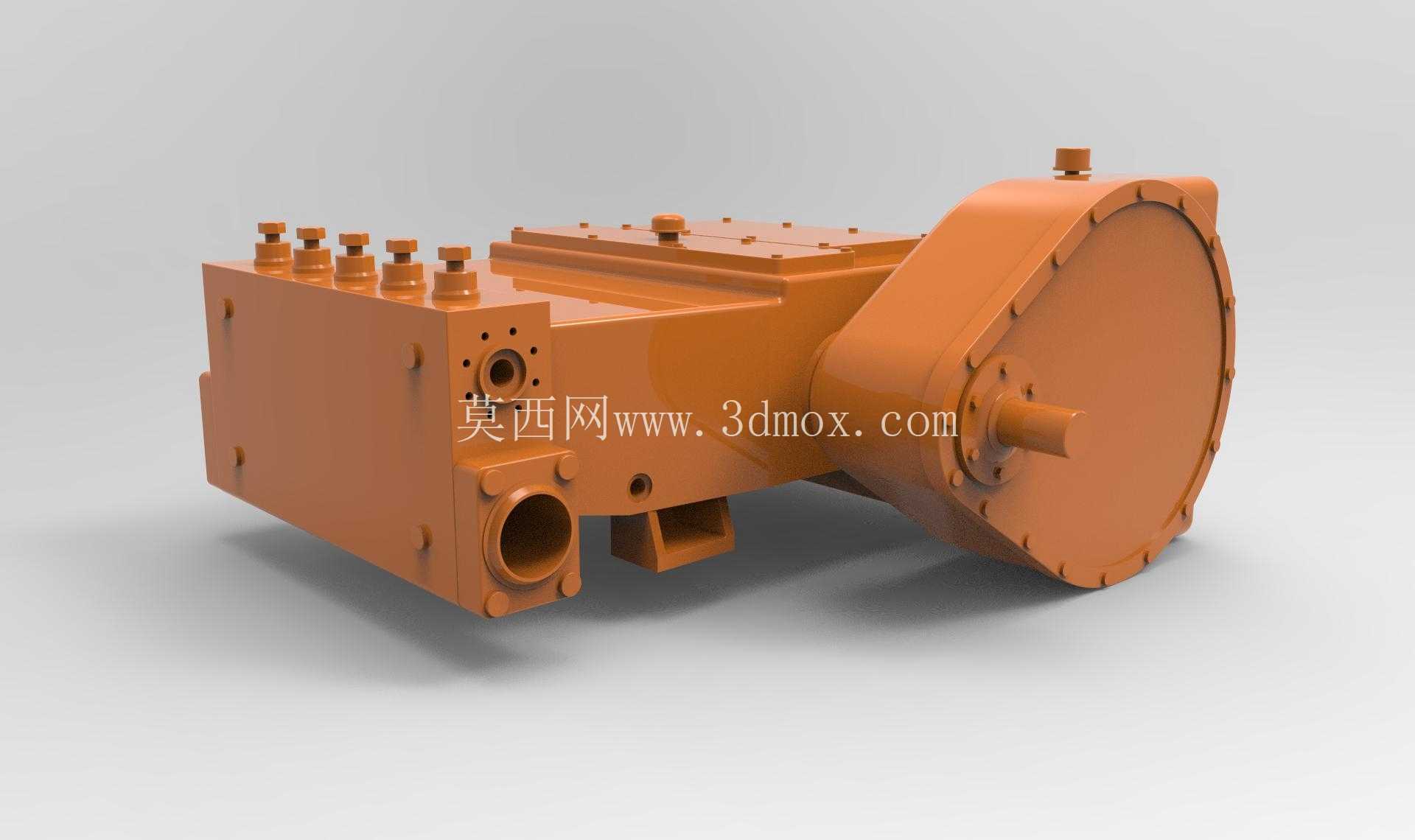

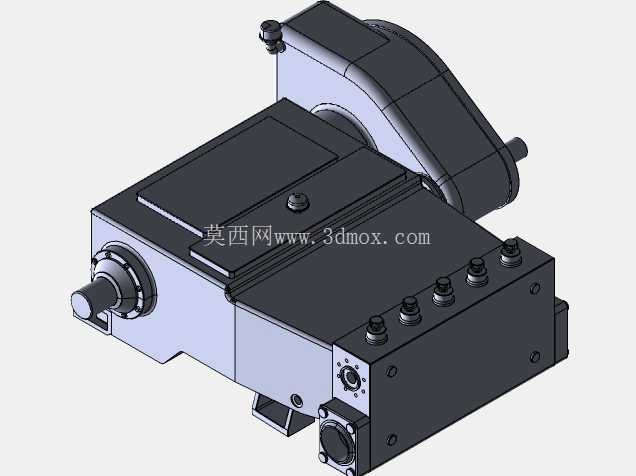

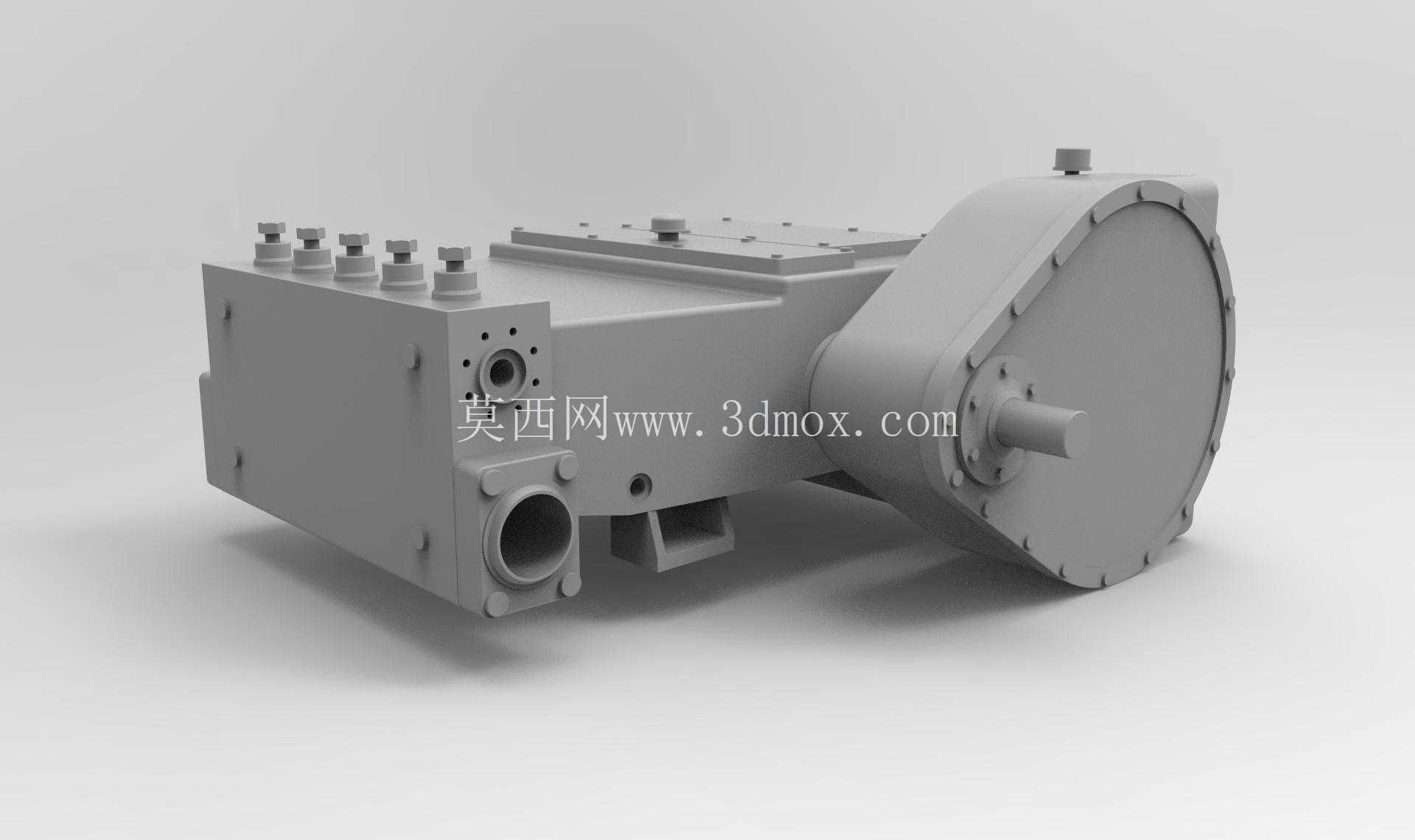

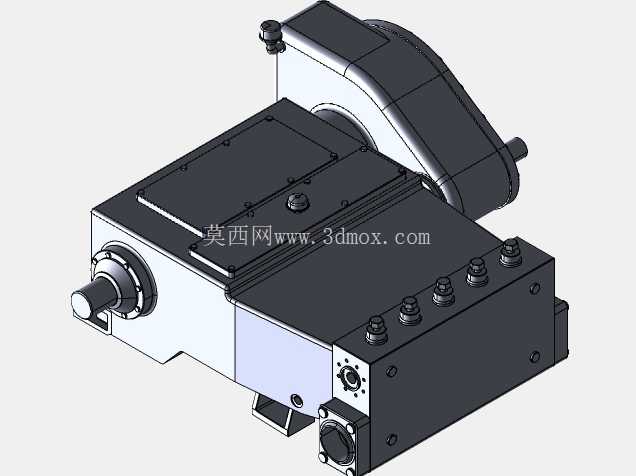

　　这款五联柱塞泵的三维结构，核心面向油气田固井作业、高压注水、煤层气排采这类需要持续稳定高压流体输出的工况，日常作业中常作为固井车、压裂撬装设备的核心流体增压单元，也可适配工业管道高压清洗、冶金除鳞这类需要大流量高压介质输送的场景。从结构布局来看，整体采用动力端与液力端分体式集成设计，右侧大尺寸腔体为齿轮减速传动的动力端，内部集成曲轴、连杆、十字头组件，将输入轴的旋转运动转化为五个柱塞的同步往复直线运动，输入端采用标准法兰连接结构，可直接匹配车载柴油机、变频电机等不同动力源，安装时需预留输入轴端至少300mm的联轴器装配空间，动力端壳体底部设置的两个安装支脚，采用通孔螺栓固定结构，安装面平面度要求控制在0.1mm/m以内，避免壳体受安装应力产生变形导致内部传动件偏磨。

　　左侧集成的液力端采用整体式锻造阀箱结构，五个柱塞腔沿水平方向等距排布，相比分体式阀箱结构，大幅减少了高压密封连接点，降低了超高压工况下的泄漏风险，液力端侧面设置的大口径法兰为低压介质入口，顶部五个带锁紧结构的接口为高压排出端，进出口通径匹配150mm/50mm的管路规格，安装时需注意进出口管路需设置独立支撑，避免管路重量直接作用在泵体法兰上造成密封面损伤。设计过程中针对柱塞密封结构做了专项优化，采用组合式填料密封结构，搭配可调节的压盖结构，可在不停机状态下微量调整密封压紧力，适配不同介质粘度、不同工作压力下的密封需求，柱塞表面采用超音速喷涂硬质合金处理，硬度可达HRC62以上，在含砂介质工况下也能保证足够的使用寿命。

　　液力端顶部的阀组采用上进下出的平板阀结构，阀板与阀座采用锥面密封配合，复位弹簧采用不锈钢材质，避免长期接触腐蚀性介质出现锈蚀失效，日常维护时可直接打开顶部盖板更换阀组组件，无需拆解整个液力端壳体，大幅缩短现场检修时长。整体外形的长宽高尺寸控制在1800mm×900mm×1100mm范围内，整机重心靠近底部安装支脚位置，车载安装时可降低整车重心高度，提升移动作业时的行驶稳定性，壳体外部的散热筋结构沿动力端圆周方向排布，可在连续高负荷作业时通过自然散热带走传动组件搅油产生的热量，无需额外配置外置冷却系统，简化了撬装集成时的管路布局。

　　在流道设计上，液力端内部的吸入流道采用大圆角过渡结构，避免介质流动过程中产生局部涡流，降低流道阻力损失，同时减少含砂介质对阀箱内壁的冲蚀磨损，五个柱塞的运动相位角按72°均匀错开，相比三柱塞结构，输出流量脉动率可降低40%以上，出口管路无需配置过大容积的稳压罐即可获得稳定的高压流体输出，减少了后续配套设备的投入成本。传动端的齿轮采用斜齿圆柱齿轮传动，传动平稳性优于直齿结构，工作时的噪音可控制在85分贝以内，曲轴采用整体式锻造合金钢材质，轴颈位置经淬火磨削处理，搭配剖分式滑动轴承，可承受连续高负荷作业下的交变载荷，十字头与滑道之间采用强制润滑结构，润滑油路直接连通壳体底部的油池，通过曲轴运转时的飞溅作用实现润滑油的循环供给，无需额外配置润滑油泵，进一步降低了设备的故障点。
