卧式蒸汽集管分汽缸结构设计

　　在工业蒸汽输送系统的末端分配环节，这类卧式集管装置是衔接主蒸汽管路与各分支用汽点位的核心承压部件，常见于化工生产车间、食品加工蒸煮工段、印染烘干生产线以及区域集中供热的换热站房内，承担着蒸汽介质的缓冲、分流、稳压作用，避免主管道蒸汽直送导致的各支路压力不均、水击冲击管路等问题。从结构设计逻辑来看，该装置采用卧式长筒体布局，相较于立式结构能在同等占地面积下提供更长的介质缓冲空间，蒸汽进入筒体后流速快速降低，夹带的冷凝水可依托重力沉降至筒体底部，配合底部排污接口可定期排出沉积的凝结水，减少下游用汽设备的水锤风险。

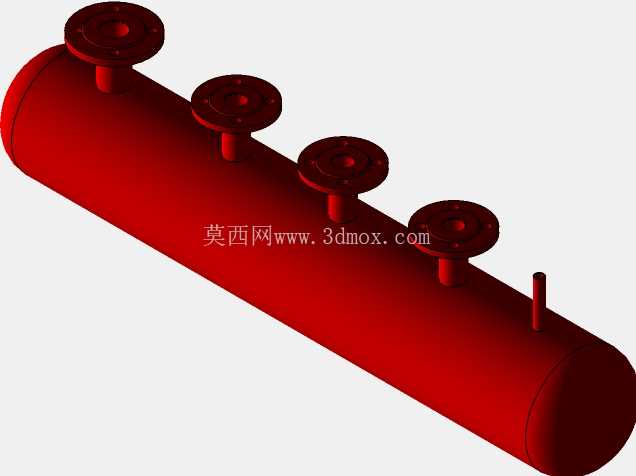

　　筒体上沿轴向等距布置的四个顶部法兰接口，是对接各分支供汽管路的连接端，法兰采用凸面密封结构，匹配对应压力等级的密封垫片即可实现可靠的静密封，接口的中心距设计充分考虑了管路安装时的操作空间，相邻法兰之间预留了足够的扳手操作余量，避免安装螺栓时出现工具干涉问题。筒体端部采用标准椭圆形封头焊接成型，椭圆形封头的曲面应力分布均匀，在同等承压要求下可以选用更薄的板材，降低整体设备重量的同时减少焊接应力集中区域。筒体侧端伸出的小口径短管，可根据现场需求接装压力表、安全阀或者温度传感器，用于实时监测筒体内的蒸汽参数，当内部压力超过设定阈值时安全阀自动起跳泄放，保障整套供汽系统的运行安全。

　　设计阶段首先要根据系统的额定蒸汽压力、最大供汽流量确定筒体的公称直径与壁厚，筒体长度则根据分支管路的数量、接口间距要求核算，确保各支路蒸汽从主管道进入集管后不会出现偏流现象。所有焊接接口均采用全焊透结构，对接焊缝需要做无损检测排查焊接缺陷，法兰与筒体的连接角焊缝需要做圆滑过渡，减少应力集中点。安装边界方面，该设备需要配套两个鞍式支座支撑在混凝土基础或者钢架平台上，支座的间距需要根据筒体的挠度计算确定，避免筒体充压后出现过度弯曲变形，设备安装时需要预留千分之三的坡度，坡向排污口一侧，便于冷凝水顺利汇集排出。

　　设备与外部管路连接时，需要在各分支法兰接口处加装截止阀，根据各支路的用汽需求单独调节通断与流量，主蒸汽入口一般设置在筒体的一端端部，让蒸汽沿筒体轴向流动，依次分配到各个顶部出口，减少介质流动的局部阻力损失。在实际选型应用中，这类集管的设计压力通常要比系统最高工作压力高出1.2倍以上，设计温度要匹配对应压力下的饱和蒸汽温度，材质根据蒸汽品质要求可选碳钢或者不锈钢，普通工业供汽场景下采用碳钢材质即可满足强度与耐腐蚀要求，食品、医药等对洁净度有要求的场景则需要采用不锈钢材质并做内外抛光处理。建模过程中需要重点关注各接口的同轴度、法兰密封面的平面度，避免加工制作后出现密封面偏斜导致的安装泄漏问题，筒体与封头的相贯线、法兰与筒体的焊接坡口都需要在模型中准确体现，为后续的加工制造、焊接工艺编制提供准确的三维参照。
