径向耐震液压压力表三维结构模型

　　在液压站、工程机械液压回路、注塑机锁模系统、机床液压夹紧单元这类高压流体工况场景中，压力检测仪表是整个系统运行状态最直观的反馈部件，这款径向安装的液压压力表模型，完全复刻了工业现场常用耐震压力表的结构特征与安装逻辑。从实际使用场景来看，这类压力表通常安装在液压阀块的测压口、泵出口管路、蓄能器连接端等位置，用来实时反馈回路内部的流体压力，避免系统超压引发密封损坏、管路爆裂、执行元件过载等故障，是液压系统调试、日常运维、故障排查过程中不可或缺的检测元件。

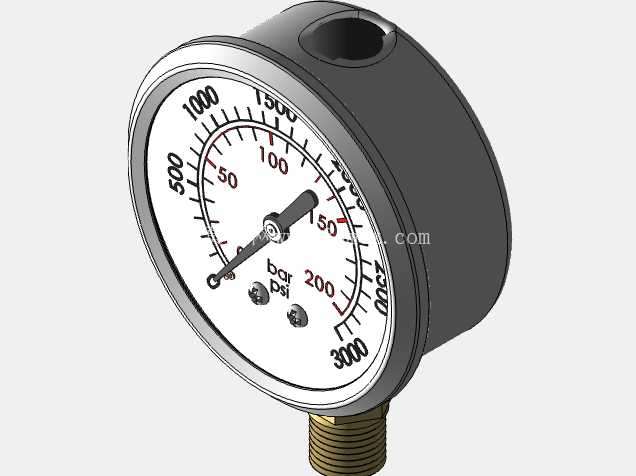

　　从功能特性上看，这款模型还原的压力表采用双刻度表盘设计，同时标注bar与psi两种压力单位，量程覆盖0-200bar、0-3000psi的常用中高压液压工况区间，能够适配不同压力单位标注习惯的设备使用需求，无需现场换算即可直接读取压力数值。表盘底部设置的两个阻尼塞结构，对应实际产品中的充油阻尼结构，能够在系统存在压力脉动、设备运行振动的工况下，减缓指针的摆动幅度，避免指针频繁抖动造成的读数误差，同时降低内部齿轮传动机构的磨损，延长仪表的实际使用寿命。表盘中心的指针转轴采用限位结构设计，超压状态下指针不会过度偏转造成机芯损坏，符合工业压力表的安全设计要求。

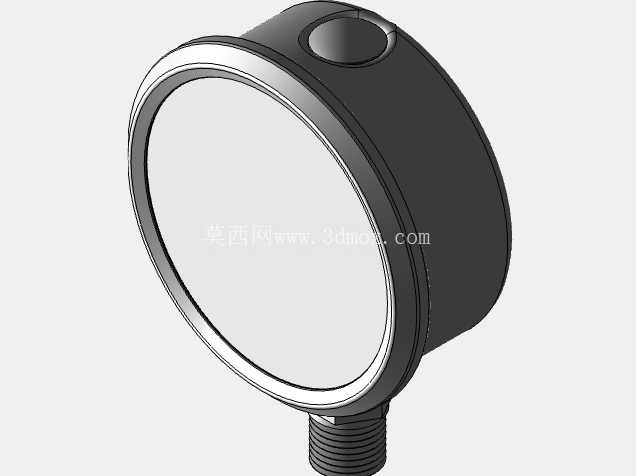

　　设计思路上，整个模型完全遵循实物的装配逻辑拆分结构：外壳采用一体拉伸的金属壳体结构，顶部预留的工艺孔对应实际产品的充油/排气孔位置，用来完成表壳内部阻尼油的灌注与密封；表盘采用白色哑光基底搭配黑色刻度线与红色警示刻度，150bar以上的高压区间用红色刻度标注，能够让运维人员快速识别压力是否处于安全阈值范围；底部的连接接头采用标准外螺纹结构，对应液压系统常用的管螺纹连接标准，能够直接与阀块、管路的测压接口匹配，无需额外转换接头；表圈采用卷边压合结构，将透明表蒙、表盘、机芯组件牢牢固定在壳体内，保证密封性能，防止外部灰尘、水汽进入表内，同时避免内部阻尼油泄漏。

　　从安装边界与尺寸逻辑来看，这款径向压力表的接头轴线与表盘平面垂直，属于典型的径向安装形式，安装时表盘正面朝向操作人员的观测方向，接头垂直旋入测压接口，安装后不会额外占用管路轴向的过多空间，适合阀块密集、安装空间紧凑的液压站布局。模型还原的壳体厚度、表盘直径、接头伸出长度都符合行业通用的尺寸规范，在做液压系统三维布局设计时，可以直接将该模型装配到对应测压位置，用来校验安装空间是否充足，避免后期装配时出现压力表与周边管路、阀件、护罩结构干涉的问题。表壳侧面的光滑圆柱面设计，也适配常用的压力表安装扳手的夹持需求，安装时可以通过夹持壳体侧面完成拧紧操作，不会损伤表盘与表蒙结构。

　　对于结构设计人员来说，这类标准化的仪表模型能够大幅提升液压系统三维设计的效率，不需要从零开始建模即可完成布局校验，同时模型还原的细节结构也能够帮助设计人员理解耐震压力表的内部装配逻辑，在做测压点设计时充分考虑安装操作空间、观测视角、振动防护等实际工程问题，避免设计阶段出现选型或布局失误，导致现场安装后无法正常读数、或者仪表容易受振动损坏的问题。在做设备的运维模拟、装配培训类三维内容时，这个模型也能够直观展示压力表的安装位置与结构特征，帮助运维人员快速熟悉测压点的布局与仪表读数方法。
