950W1500转法兰安装交流伺服电机

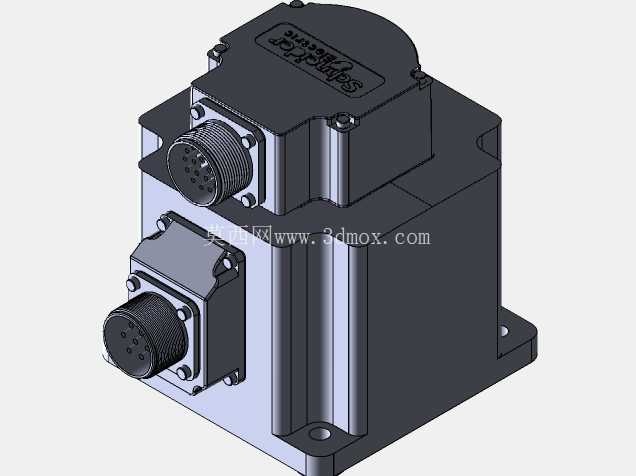

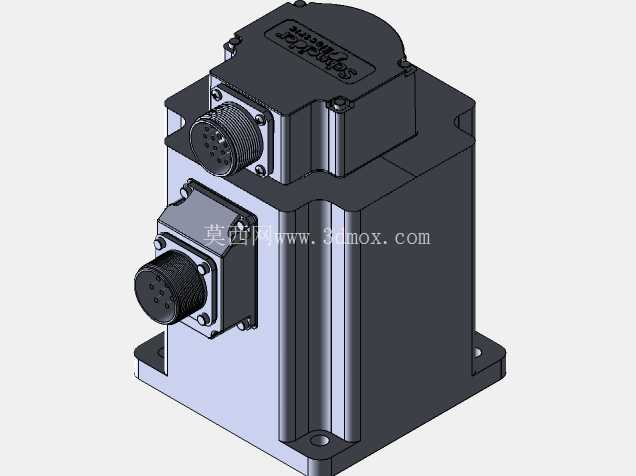

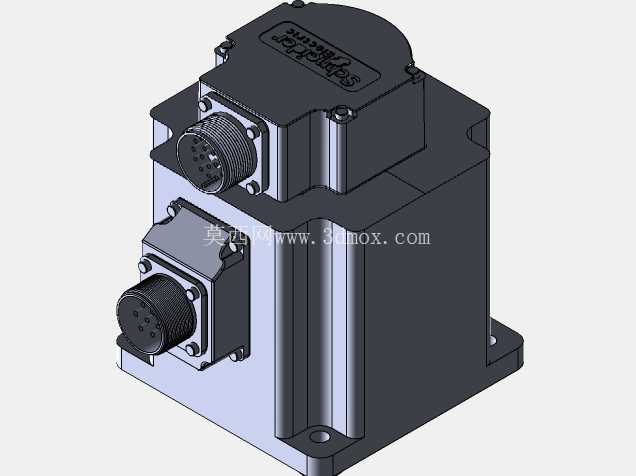

　　在自动化产线的运动控制场景里，这款额定功率950W、额定转速1500rpm、额定扭矩6N·m的130机座交流伺服电机，是中负载高精度传动链路里的核心执行部件，常见于数控车床进给轴、包装机械的牵引辊驱动、电子制造设备的点位移位机构、工业机器人的关节辅助驱动这类对转速稳定性、位置控制精度有明确要求的工位。从结构设计逻辑来看，整个电机本体采用方形机座搭配底脚安装的结构形式，机座侧面预留的散热筋沿着轴向排布，能够在电机持续额定负载运行时，通过空气自然对流带走定子绕组产生的热量，避免绕组温升过高导致绝缘老化加速，适配多数没有强制风冷的工业安装场景。

　　电机的输出端采用标准轴伸配合键连接的结构，轴伸的直径、伸出长度都匹配130机座伺服电机的通用安装尺寸，能够直接对接市面上同规格的行星减速机、同步带轮或者联轴器，不需要额外做转接法兰的加工，减少设计阶段的适配工作量。电机尾部预留的编码器安装腔采用密封式结构，能够阻挡车间环境里的切削液雾气、金属粉尘侵入编码器码盘，避免出现信号丢脉冲导致的位置控制偏差，两个航空插头分别对应动力线与编码器线的连接，插头的锁紧结构采用螺纹旋紧式，在设备有小幅振动的工况下也不会出现接插件松脱的问题。安装边界方面，底脚的安装孔间距、孔位公差都按照通用工业伺服电机的安装规范设计，安装面的平面度要求控制在0.05mm以内，避免安装时电机机座出现形变导致定子转子同轴度偏差，进而引发运行时的异响、轴承磨损加快的问题。电机本体的轴向总长度、径向最大尺寸都做了紧凑化设计，能够在设备内部安装空间比较局促的场景下完成布置，比如小型立式加工中心的Z轴驱动、自动点胶设备的X轴移位机构，不需要额外扩大设备的框架尺寸。

　　从功能特性上看，这款伺服电机能够在额定转速范围内保持稳定的扭矩输出，低速运行时的扭矩波动控制在较小范围内，不会出现低速爬行的问题，适配需要低速大扭矩进给的加工场景；同时电机的转子惯量匹配了多数中负载传动机构的惯量范围，在做快速启停、正反转切换的动作时，不会出现过冲或者响应滞后的问题，能够满足多数通用自动化设备的运动控制精度要求。设计过程中，电机的接线腔位置做了下沉式处理，航空插头的安装面比机座外表面低2mm，能够避免设备安装过程中磕碰导致插头座变形，接线完成后线缆的弯曲半径预留了足够空间，不会因为线缆弯折过度导致内部线芯断裂。

　　端盖的轴承室采用过盈配合的结构设计，能够保证轴承外圈的固定可靠性，在电机频繁正反转的工况下不会出现轴承外圈跑圈的问题，前后端盖都加装了骨架油封，能够阻挡外部的油污、粉尘进入轴承腔，延长轴承的维护周期。在实际选型应用时，需要注意安装面的平面度调校，连接负载时要做好轴系的同轴度对中，避免因为偏心导致的轴承受力不均，同时要根据实际运行的负载惯量匹配对应的驱动器参数，保证整个运动链路的响应速度与控制精度达到设计要求。
