在输配电及工业电气成套设备的内部布线体系中,母线承担着大电流汇集、分配与传输的核心作用,这类长条形母线组件,是电源变压器低压侧出线端连接到配电柜主进线回路的关键导电构件,日常运行中需要承载持续的额定工作电流,同时要耐受短时短路电流带来的电动力与热冲击,因此结构设计与尺寸选型直接关系到整套电气系统的供电稳定性。
从实际应用场景来看,这类母线组件多用于容量匹配的电源变压器次级输出端,适配工业厂房配电、中小型变电站低压出线、成套电气柜内部主回路连接等场景,替代传统多根电缆并联的布线方式,相比电缆布线,母线的载流密度更高,散热条件更好,安装排布更规整,后期回路拓展与检修的便利性也更强。在设备实际运行过程中,该组件需要将变压器输出的大电流平稳传导至下级配电回路,全程要保证接触电阻处于极低水平,避免因接触不良引发局部过热、绝缘老化加速等故障隐患。
从产品功能特性上看,该母线采用平直长条式结构,本体为高导电率的铜质基材,表面做了绝缘防护处理,两端预留的安装孔位用于和变压器出线端子、下级进线母排做螺栓紧固连接,孔位的位置度公差控制在合理范围内,保证现场安装时无需额外扩孔或修配就能完成对位装配。母线的平直度经过校准,安装后不会出现额外的安装应力,避免长期运行中应力集中导致的连接部位松动。绝缘层均匀覆盖母线本体除连接接触面外的所有区域,能够有效防止相间短路、意外触碰引发的电气安全事故,绝缘材料的耐温等级匹配母线长期工作的温升上限,在额定载流状态下不会出现绝缘层软化、脱落的问题。
设计思路上,这类母线的截面尺寸选型是核心环节,30x3的矩形截面是经过载流量核算确定的,单根母线的载流量能够匹配对应容量变压器的额定输出电流,三根并排布置的结构对应三相交流供电的三个相序,相间距的设置满足电气安全距离要求,避免不同相序之间的空气击穿风险。1000mm的长度尺寸是根据变压器出线端到下级配电柜进线端的常规安装距离确定的,能够覆盖大部分同容量等级变压器的安装边界需求,现场安装时如果遇到特殊安装距离,也可以在非连接区域做适度裁切,但裁切后需要重新做好端部的绝缘防护。安装边界方面,母线安装时需要保证两端连接面的贴合度,螺栓紧固力矩要符合电气安装规范要求,连接完成后需要在连接部位做绝缘包覆,同时要预留足够的散热空间,不要将母线紧贴其他发热部件布置,避免影响散热效率导致温升超标。
在结构细节处理上,母线的边缘做了圆角钝化处理,避免尖锐边角刺破绝缘层,也防止安装过程中划伤施工人员。两端的安装孔采用冲压成型,孔壁光滑无毛刺,保证螺栓穿入时能够顺畅贴合,不会因为孔位毛刺导致接触面积减小。绝缘层采用整体包覆工艺,和铜质基材的贴合度高,不会在长期冷热交替的运行环境下出现脱层、鼓包的问题。实际工程应用中,这类母线组件的选型需要和变压器容量、额定电流做精准匹配,不能随意用更小截面的母线替代,否则会导致运行中温升过高,加速绝缘老化,严重时甚至会引发电气火灾;同时安装过程中要保证连接部位的清洁,去除接触面的氧化层,涂抹导电膏降低接触电阻,所有紧固螺栓要加装防松垫圈,避免设备运行过程中的振动导致螺栓松动。

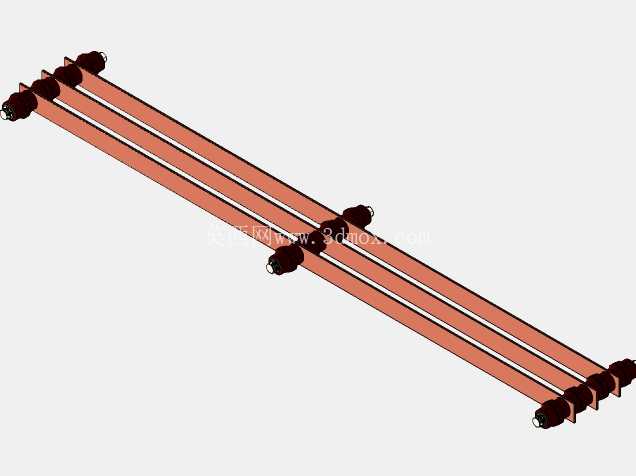

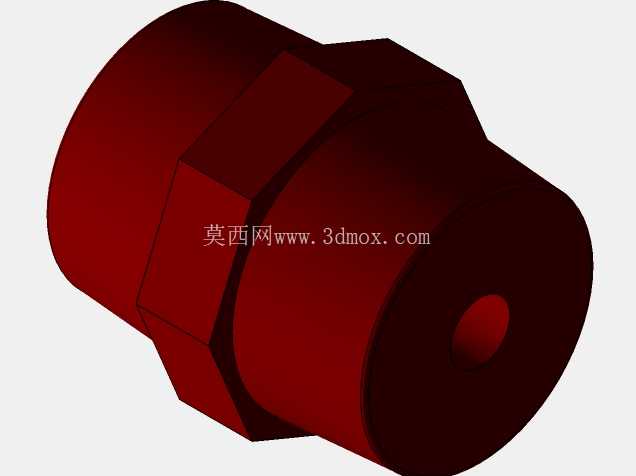

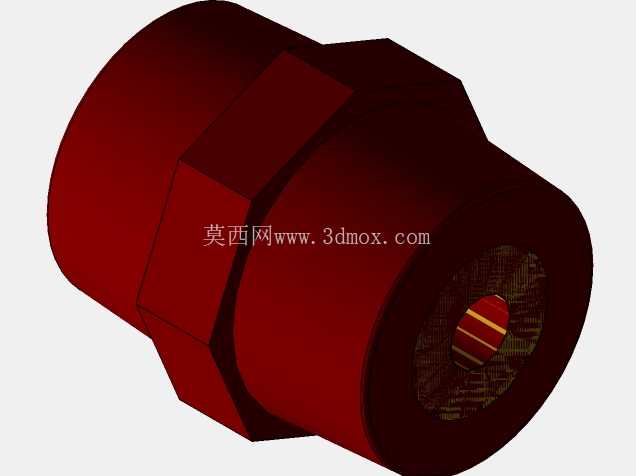

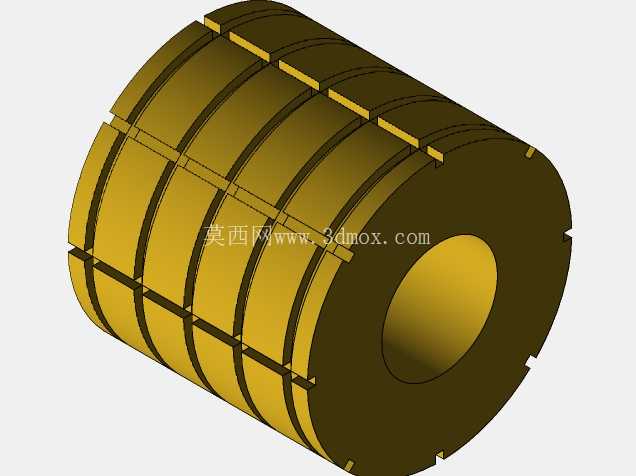

从三维建模的角度来看,这类母线的模型构建需要重点还原截面尺寸、长度参数、两端安装孔的位置与孔径,同时要体现表面绝缘层的结构特征,建模时可以先绘制矩形截面草图,通过拉伸得到母线基体,再在两端切除出安装孔,最后单独构建绝缘层的实体,区分不同材质的外观表现,方便后续在成套电气设备的总装模型中做装配干涉检查,验证母线排布的安全距离是否符合要求,提前发现安装过程中可能出现的结构干涉问题,减少现场安装的整改工作量。
