珠宝加工用小型感应电熔炉结构设计

　　这款电熔炉的结构设计完全围绕珠宝生产场景的小批量贵金属熔炼需求展开，从实际车间使用的痛点出发做了多处针对性优化。首先看应用场景，这类小型熔炼设备主要安置在珠宝加工工坊的独立操作工位，不需要配套大型工业炉的排烟、供电基建，适配小作坊、打金店、珠宝定制工作室的有限作业空间，日常处理金、银、铜等小体积金属料的熔融作业，单次熔炼量适配单件首饰的原料制备需求，避免大炉熔炼少量原料的能耗浪费与金属损耗。

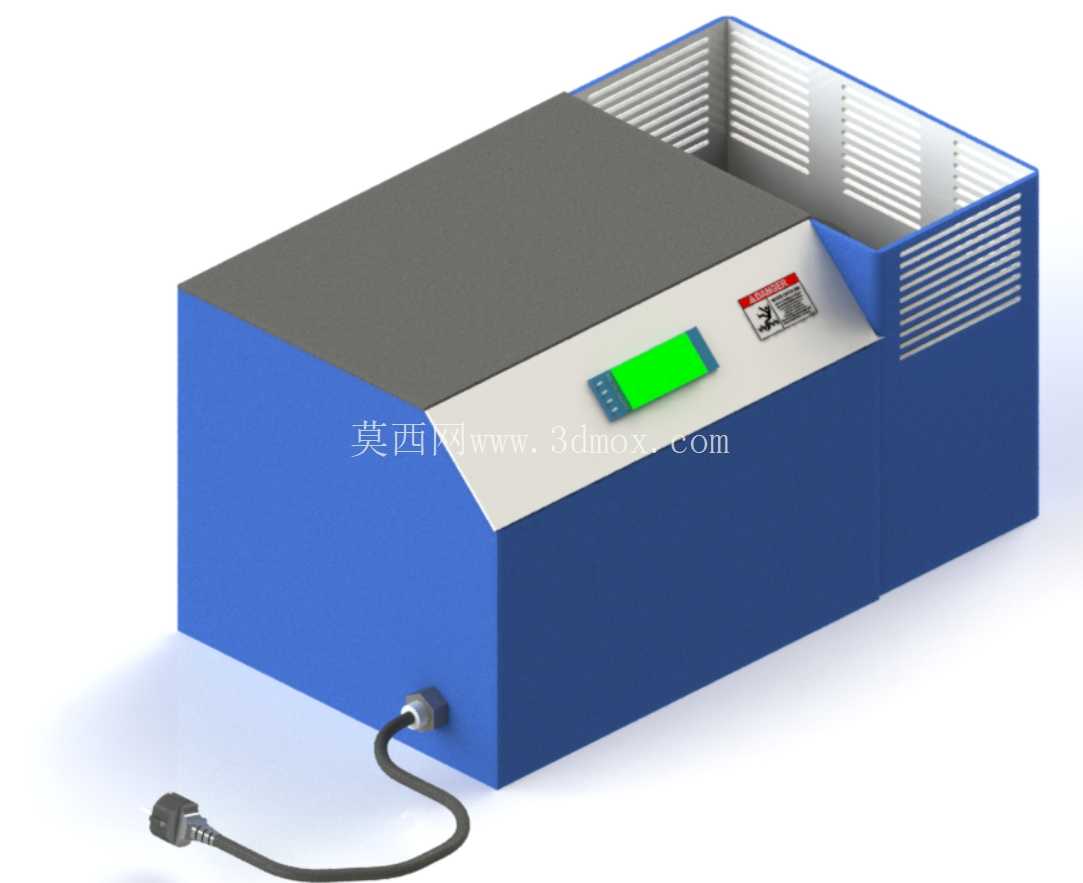

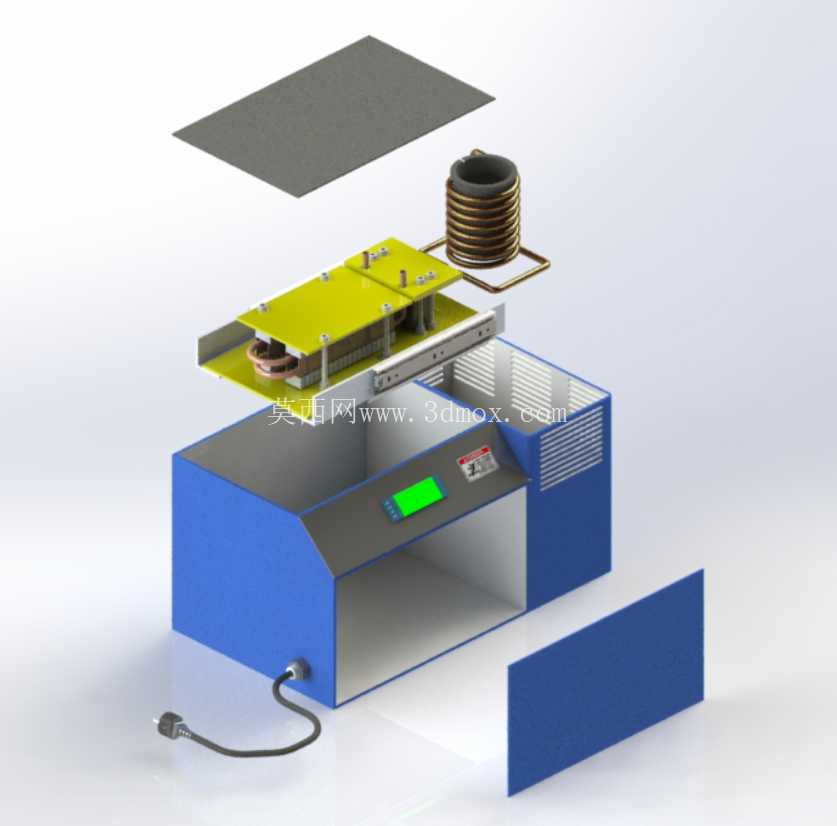

　　从功能特性来看，设备采用分体式结构布局，下部炉体作为承载主体，内置感应加热的核心电路模块，侧面预留电源接入端口，电源线做了防弯折护套设计，避免工位上频繁挪动导致的线芯断裂；操作面板设置在炉体前侧斜面上，操作人员站立作业时视线刚好覆盖显示屏与控制按键，不需要俯身操作，显示屏可实时显示加热功率、熔炼时长参数，按键做了防误触的凸起设计，佩戴隔热手套也能准确操作。上部的加热工位采用抽拉式平台设计，黄色绝缘基板上固定感应加热线圈，线圈采用空心紫铜管绕制，工作时内部通冷却水带走热量，线圈下方设置耐高温隔热垫，避免熔融金属的高温辐射损坏下部电路模块；平台两侧设置滑动导轨，可根据熔炼坩埚的尺寸调整伸出长度，适配不同容量的石墨坩埚使用，坩埚放置位做了定位凹槽，防止加热过程中坩埚移位导致的金属液倾洒。

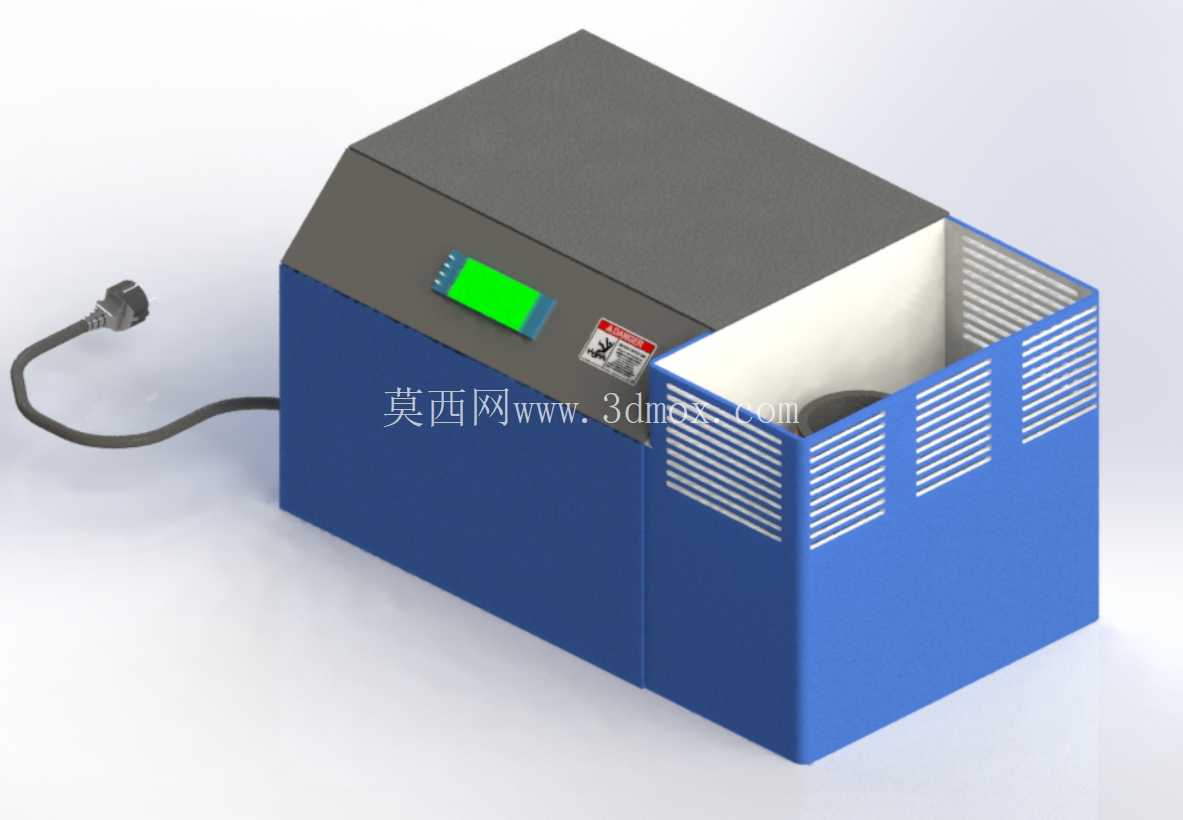

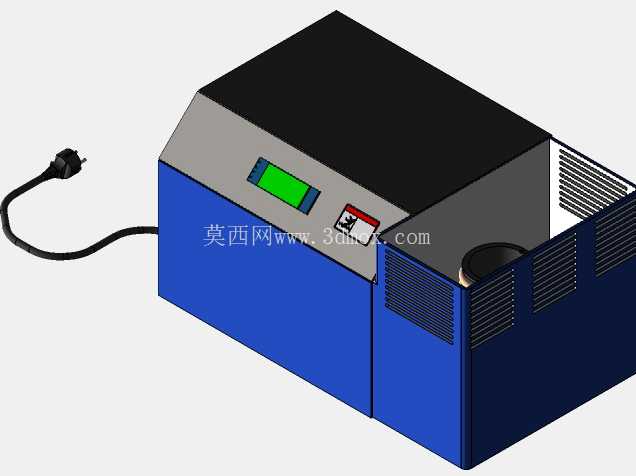

　　设计思路上优先考虑了作业安全性与维护便捷性，炉体外壳采用冷轧钢板折弯焊接成型，外表面做蓝色喷塑处理，耐磕碰且易清洁，炉体后侧与侧面开设通风散热格栅，内部电路模块的散热风道顺着格栅方向布置，不需要额外加装散热风扇就能满足长时间连续作业的散热需求，减少风扇带来的粉尘吸入问题；炉体的侧盖板采用快拆螺丝固定，日常维护电路模块时不需要完全拆解整机，拧下两颗螺丝就能取下盖板检修。顶部的隔热盖板采用耐高温云母板材质，重量轻，拿取方便，熔炼时盖在坩埚上方可以减少热量散失，提升加热效率，同时防止金属液飞溅烫伤操作人员。

　　外形尺寸与安装边界方面，整台设备的占地面积仅相当于普通台式电脑主机大小，放置在常规1.2米宽的工作台上不会占用过多操作空间，炉体底部设置四个橡胶防滑脚垫，放置在木质、金属工作台面都不会滑动，不需要额外打孔固定；电源线长度预留1.8米，适配工位墙面插座的常规距离，不需要额外接插线板。加热线圈的中心高度距离工作台面220mm，操作人员手持坩埚钳取放坩埚时手臂处于自然抬起角度，长时间作业不会产生明显的肌肉疲劳；线圈的最大适配坩埚直径为80mm，单次最大熔炼量可满足1kg黄金的熔融需求，完全覆盖珠宝加工行业绝大多数的原料制备场景。

　　结构细节上，抽拉平台的导轨采用不锈钢材质，耐高温且不会因为长期受热产生变形，导轨的限位块设置在最大伸出位置，防止抽拉时平台从炉体上脱落；感应线圈的接线端子隐藏在平台下方的绝缘护罩内，避免操作人员误触高压接线端，护罩同样采用快拆结构，更换线圈时不需要拆解整个平台。炉体前侧的操作面板做了下沉式设计，表面覆盖透明亚克力防护板，防止熔炼时飞溅的金属液烫坏按键与显示屏，防护板通过卡扣固定，刮花后可快速更换。设备整体的重心偏下，即使抽拉平台完全伸出，整台设备也不会出现前倾翻倒的情况，不需要额外加装配重块，进一步压缩了设备的整体重量，单人就能完成搬运挪动，适配珠宝工坊经常调整工位布局的使用需求。
