双缸卧式水平蒸汽动力机组结构设计

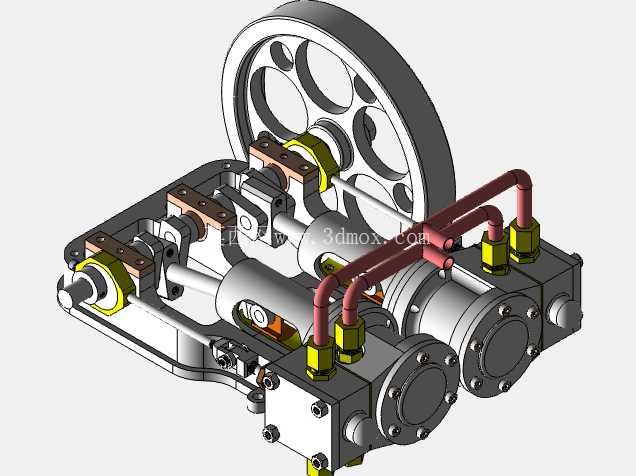

　　这款双缸卧式蒸汽动力结构，核心面向早期工业动力场景的原理复刻与教学演示需求，在小型动力装置科普、老式工业设备复原、机械原理教学实训场景中，可作为直观的结构展示载体，帮助从业者理解往复式蒸汽动力的能量转换逻辑。从实际功能逻辑来看，该结构通过两个水平布置的气缸交替进汽，推动活塞做往复直线运动，再通过曲柄连杆机构将直线动能转换为飞轮的旋转动能，整套动力输出路径没有额外的换向阀组，完全还原早期固定式蒸汽机的极简动力逻辑，可直观展示蒸汽进汽、膨胀做功、排汽的完整循环过程，飞轮的大尺寸轮缘设计可储存转动惯量，抵消双缸交替做功时的转速波动，保证输出轴转动的平顺性。

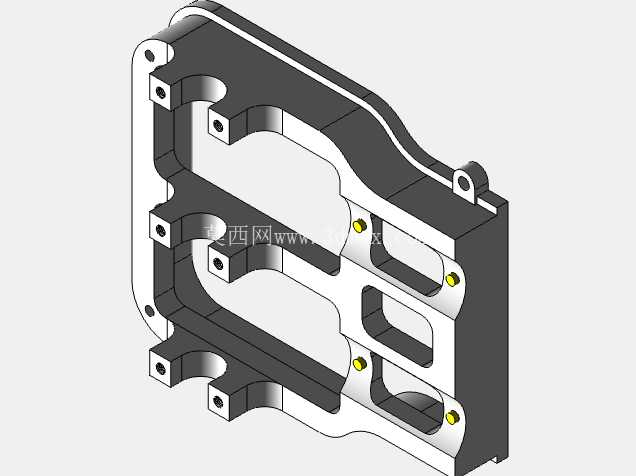

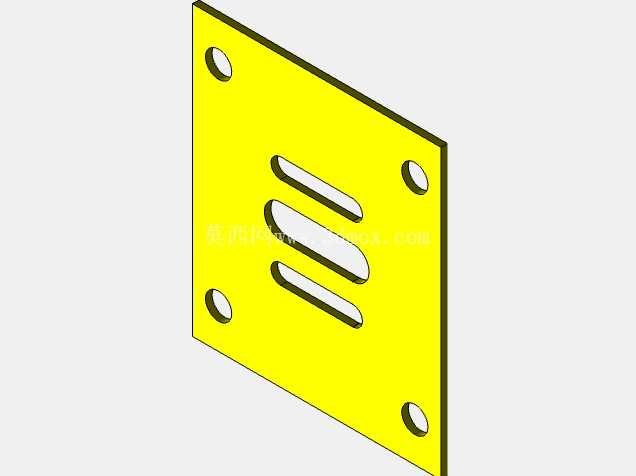

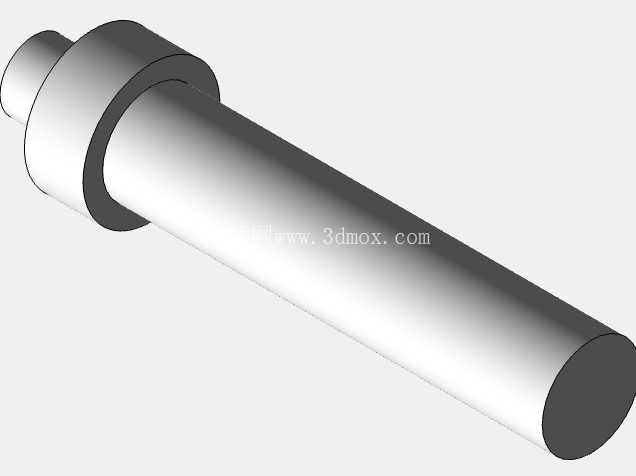

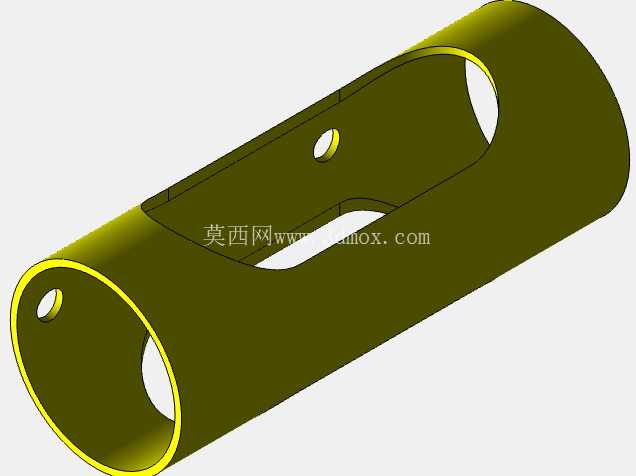

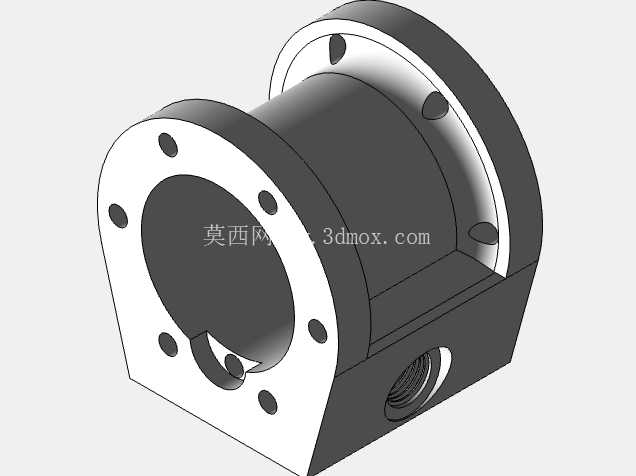

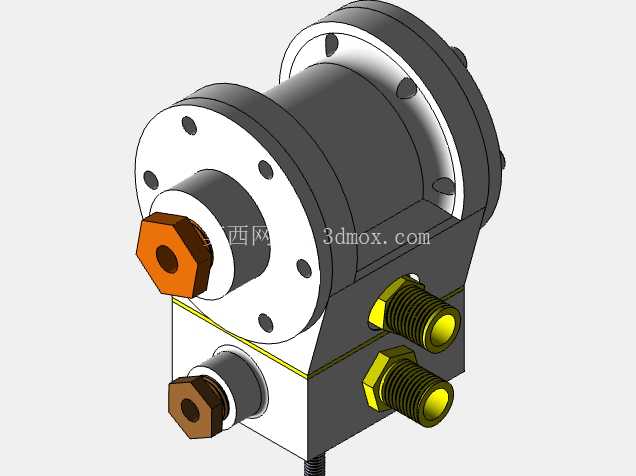

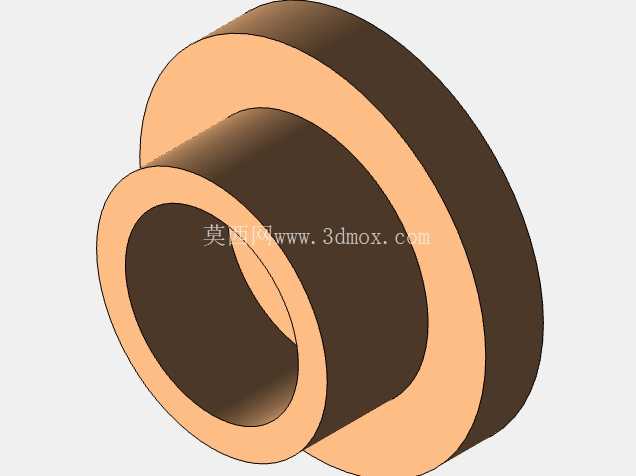

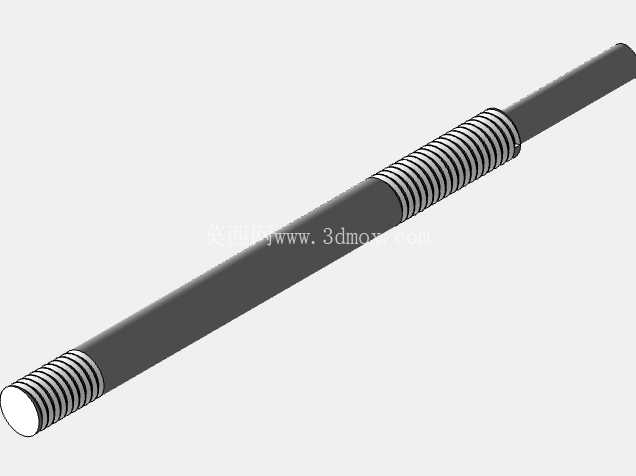

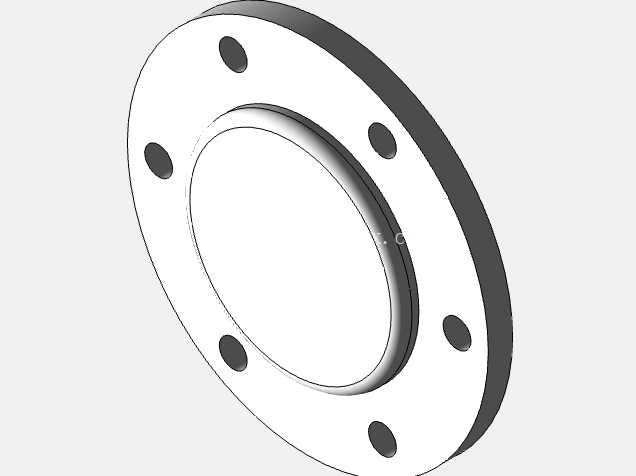

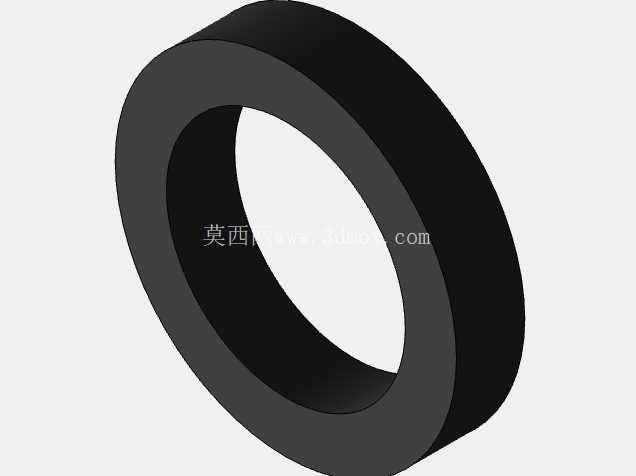

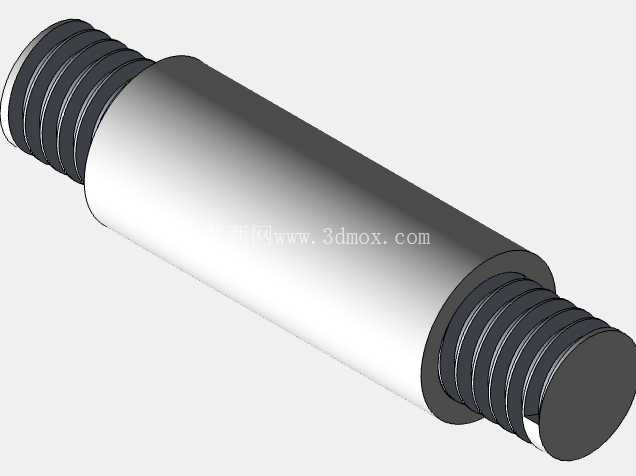

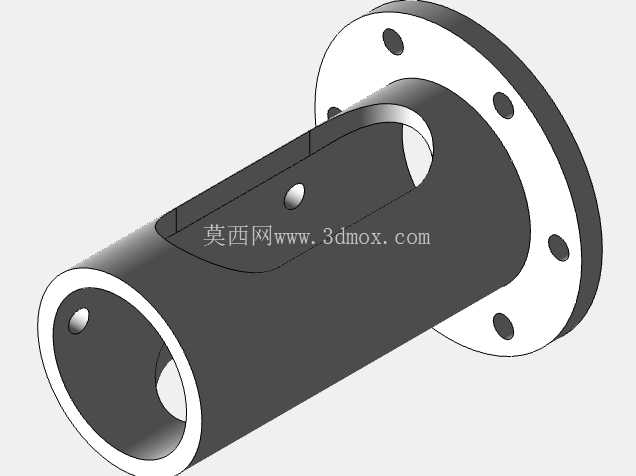

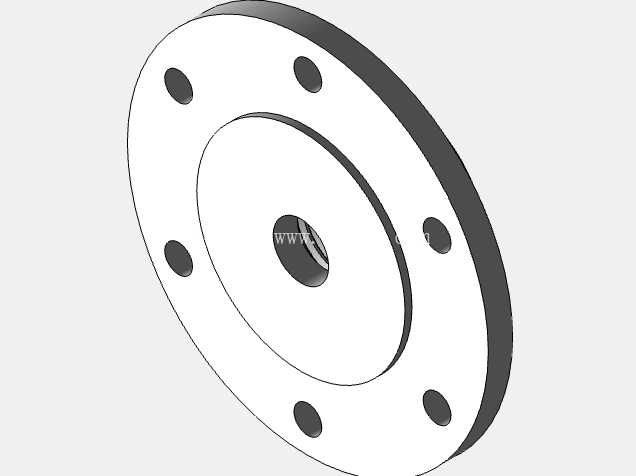

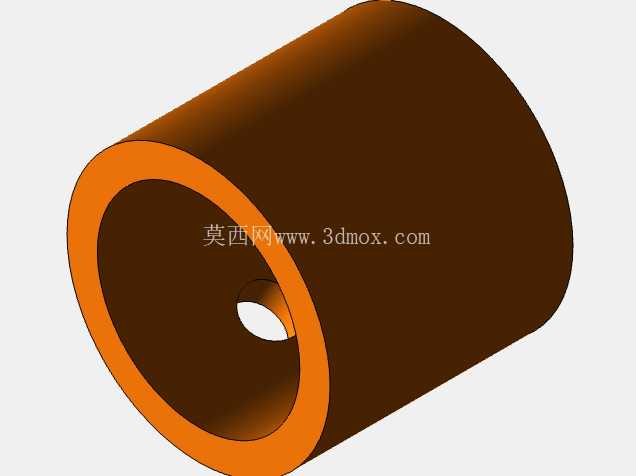

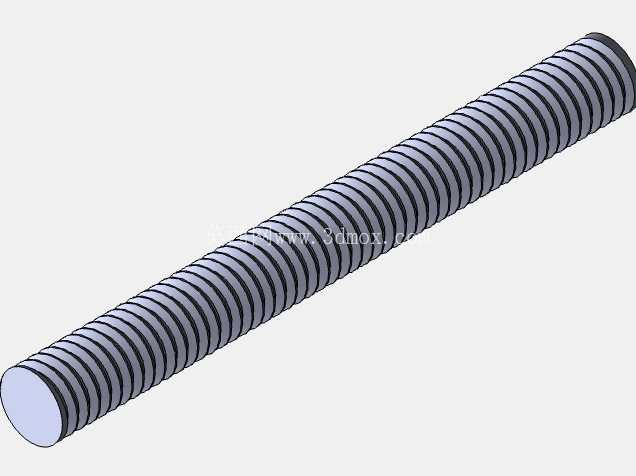

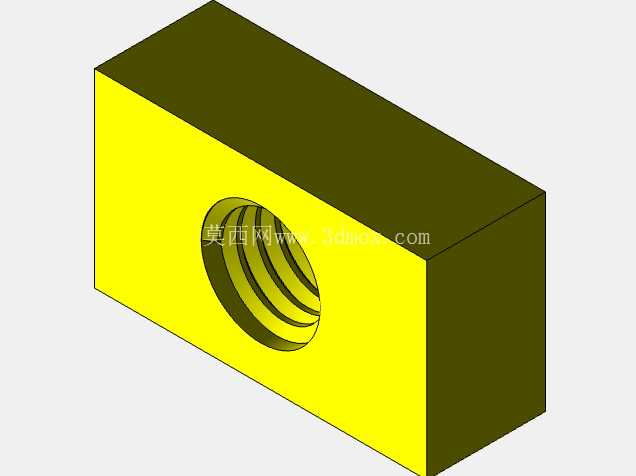

　　设计过程中优先还原真实蒸汽机的装配逻辑，所有部件的配合边界完全按照实际机械加工的公差要求设定：气缸与端盖采用法兰螺栓连接，密封面预留了垫片安装位，可模拟实际设备的静密封结构；活塞与缸体的配合间隙按照往复运动件的公差带设定，活塞杆与端盖处的密封填料函位置做了结构还原，可直观展示动密封的安装位置；管路接口采用标准管螺纹连接结构，进排汽管路的走向完全避让运动部件，避免飞轮、曲柄连杆运转时与管路发生运动干涉。整体采用水平卧式布局，安装底面为平整的机座平面，所有部件的重心均落在机座支撑范围内，无需额外的配重结构即可保证放置稳定性，机座上预留的螺栓安装孔位可直接将整套结构固定在实训台或展示基座上，安装边界清晰，不会出现突出部件超出安装台面的情况。

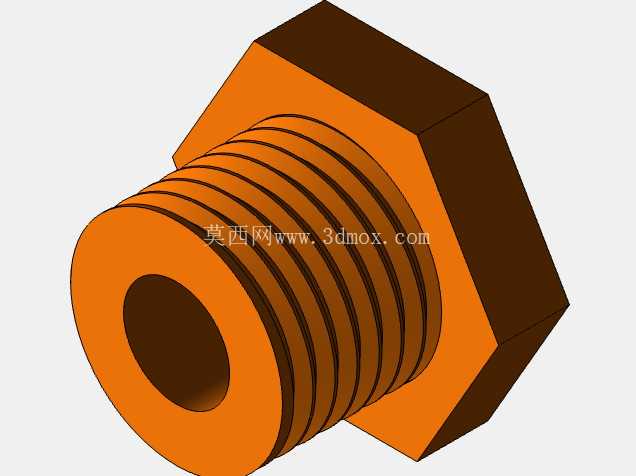

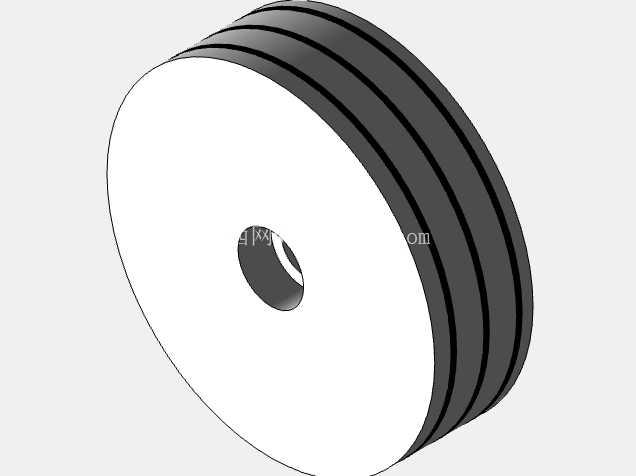

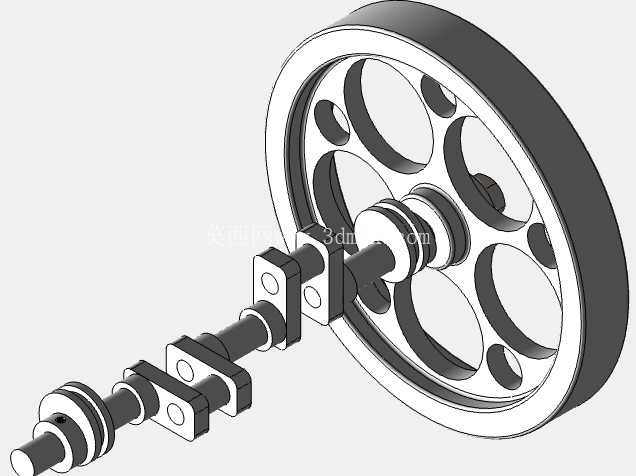

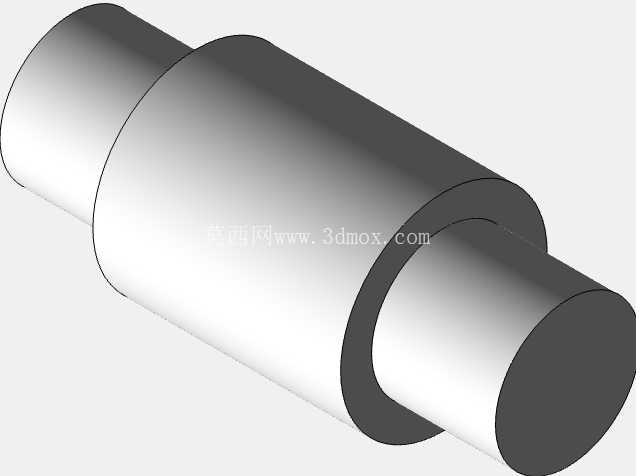

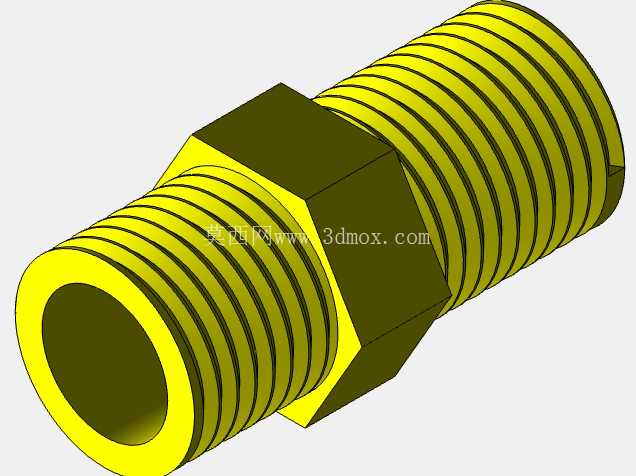

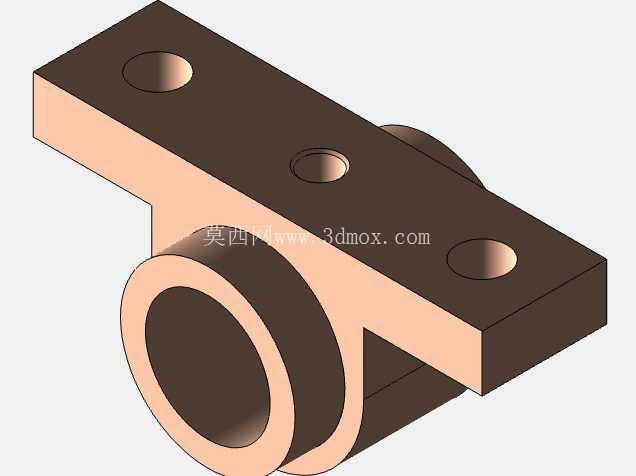

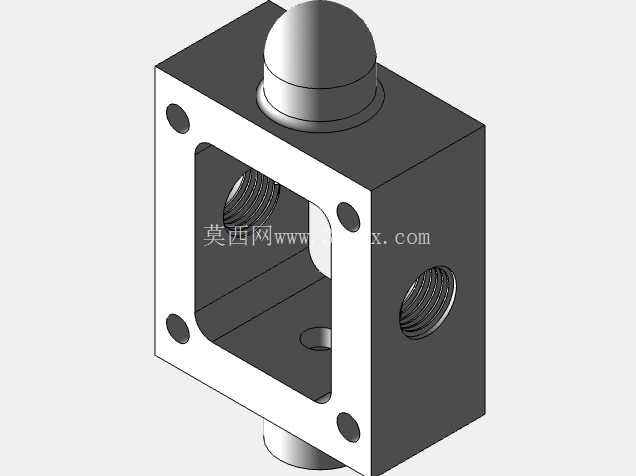

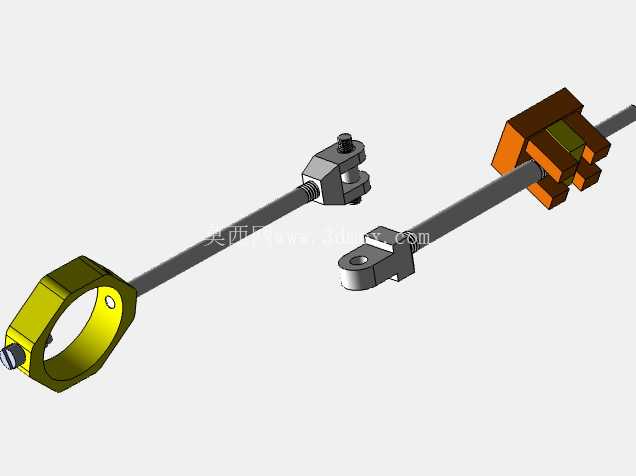

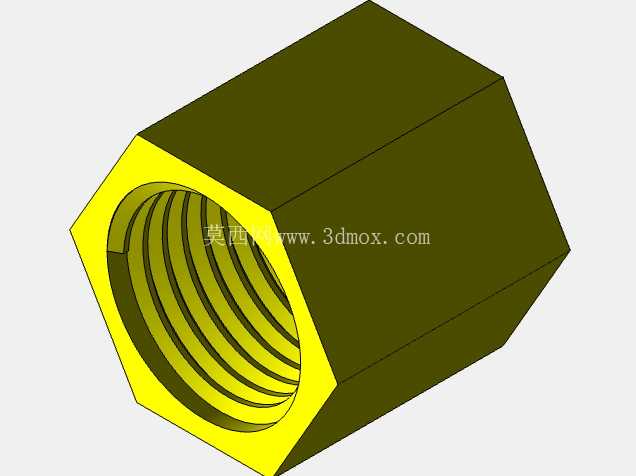

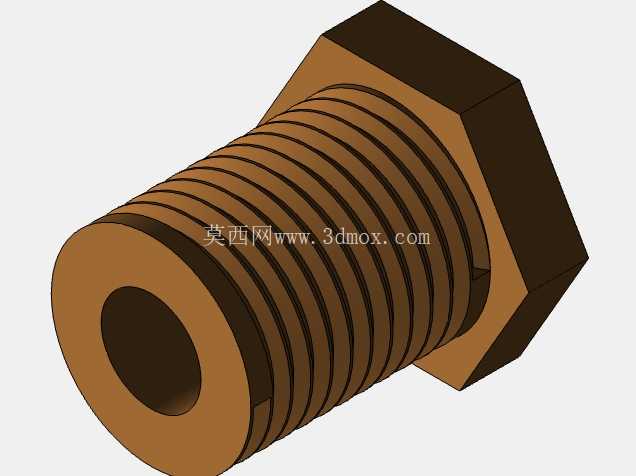

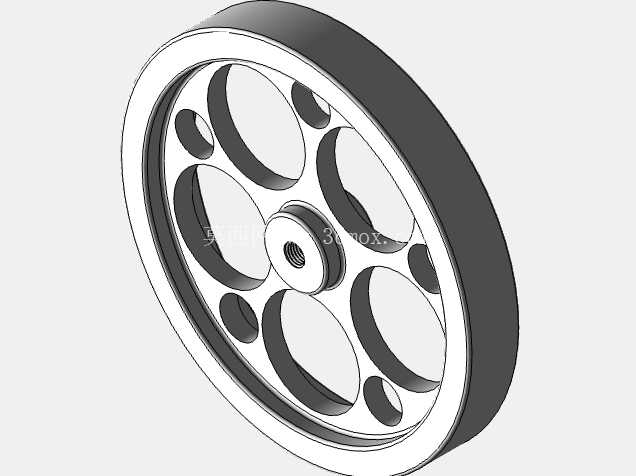

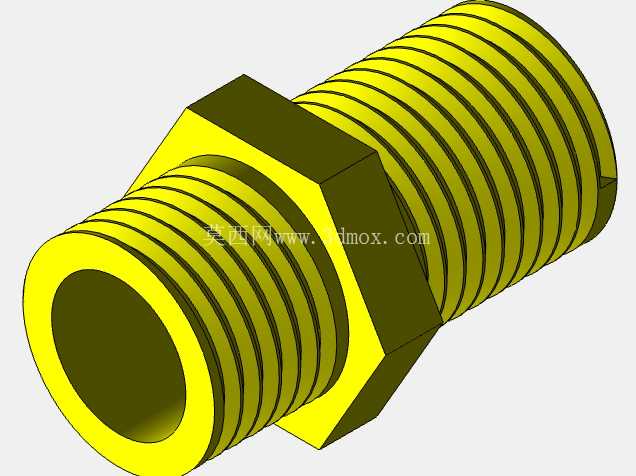

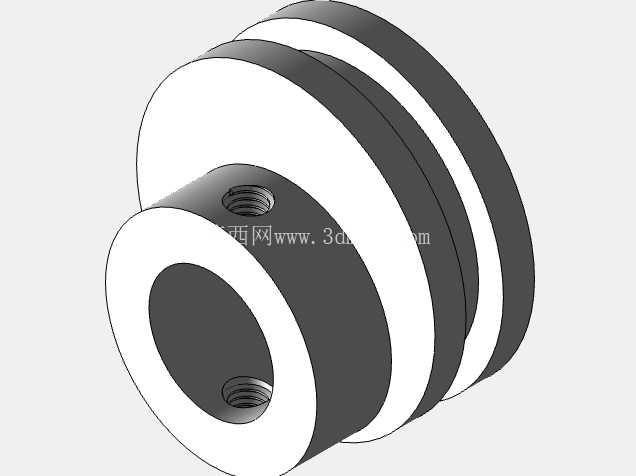

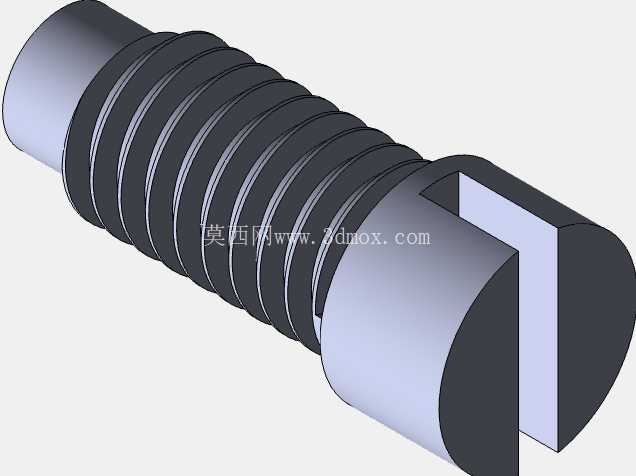

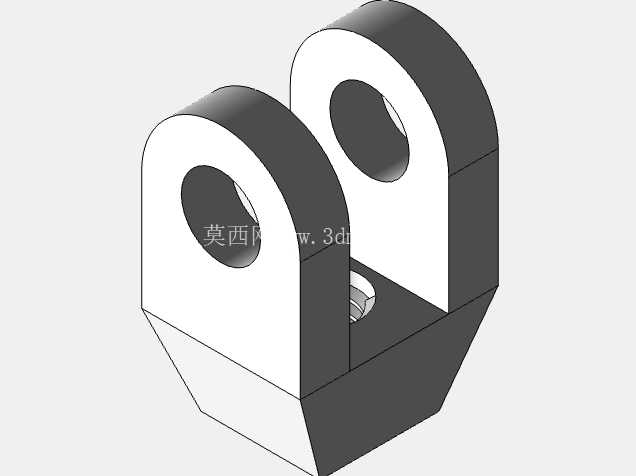

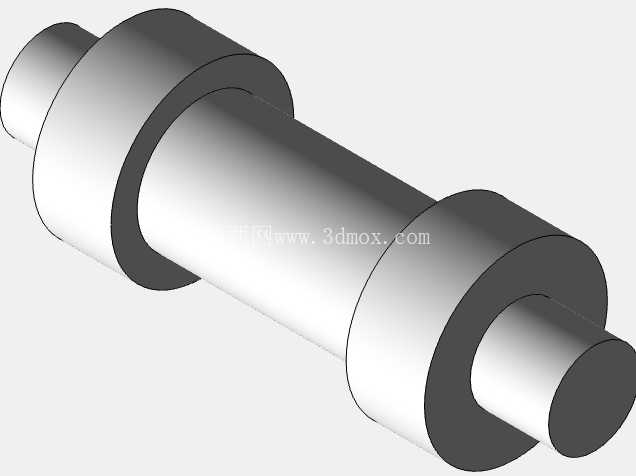

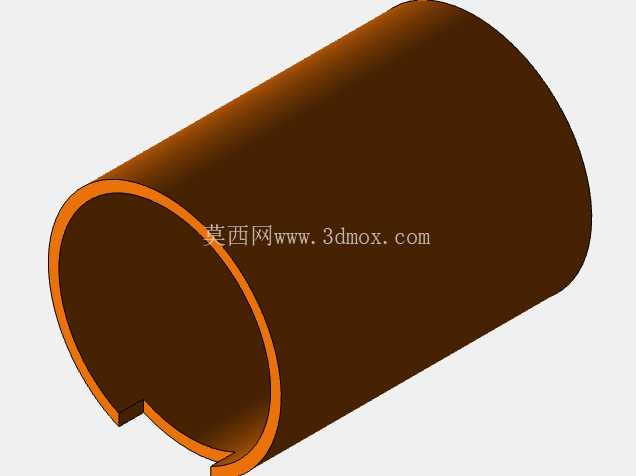

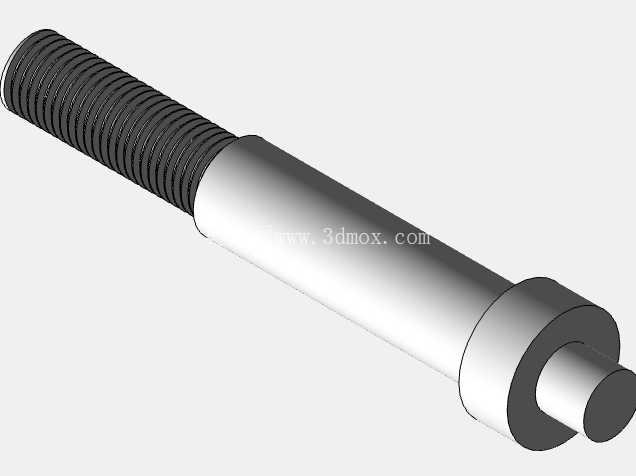

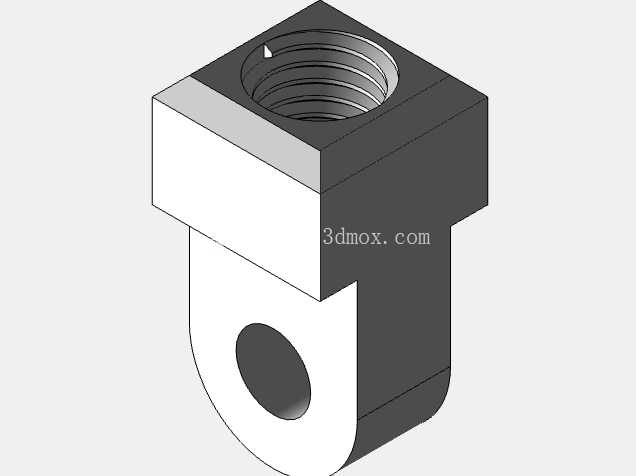

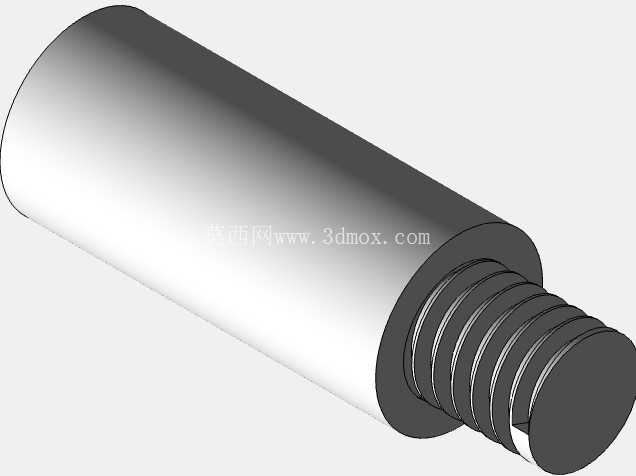

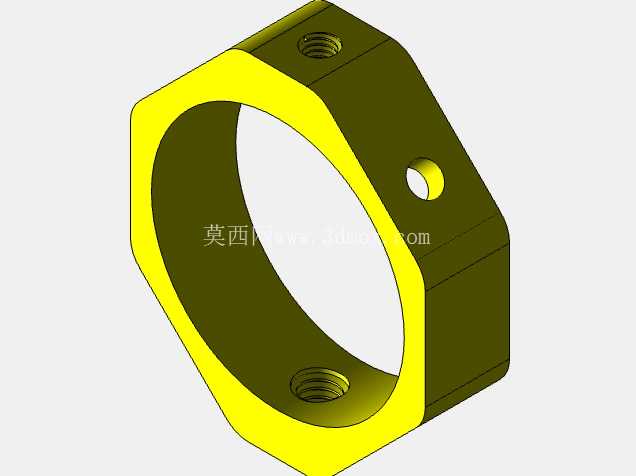

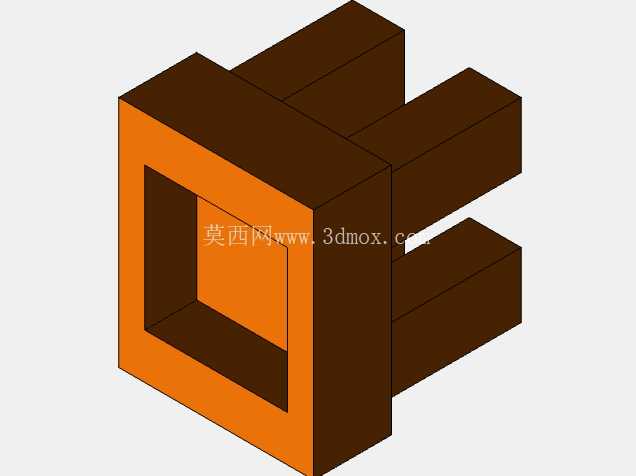

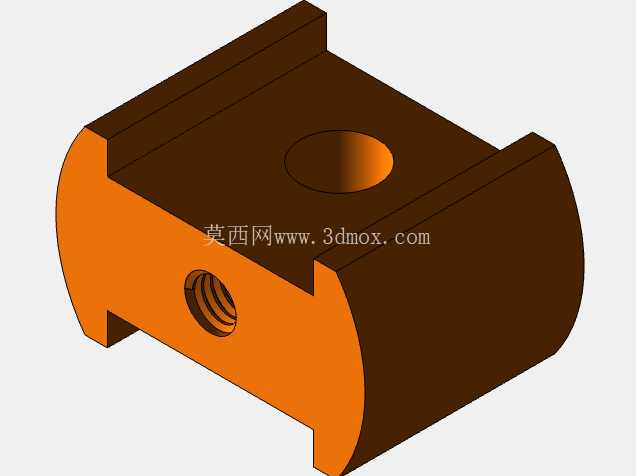

　　从结构细节来看，两个气缸对称布置在曲轴两侧，进排汽管路通过管接头连接气缸与阀体，管接头的六角结构完全按照标准紧固件尺寸建模，可模拟实际装配时的扳手操作空间；曲柄连杆的大头与曲轴曲柄销配合、小头与活塞销配合的位置，都还原了轴瓦的安装结构，没有做简化处理，能清晰展示往复运动部件的铰接关系；飞轮采用辐条式结构，在保证轮缘转动惯量的前提下减轻整体重量，辐条的分布角度经过动平衡校核，避免高速旋转时出现离心振动。整套结构没有做多余的外观装饰，所有外露部件都对应实际蒸汽机的功能零件，机座上的加强筋位置完全按照铸造件的工艺要求设计，既保证机座的结构刚度，又避免不必要的材料浪费，轴承座与机座采用一体化设计，减少装配时的同轴度调整工作量，曲轴两端的轴承安装位预留了轴承端盖的固定位置，可完整展示旋转轴的支撑结构。

　　在实际应用中，该结构可作为机械原理课程的具象教学模型，帮助学习者理解往复式动力机械的运动转换逻辑，也可作为老式蒸汽动力设备复原项目的参考结构，核对早期蒸汽机的管路布置、部件装配关系；对于三维建模从业者而言，该结构覆盖了法兰连接、管接头装配、曲柄连杆运动仿真、旋转件动平衡设计等多个常见机械设计场景，建模过程中需要处理的曲面贴合、运动部件间隙预留、标准件调用等问题，都贴合实际机械设计的工作流程。整套结构的外形尺寸适配常规实训台的摆放空间，飞轮的最大旋转半径内没有任何固定部件，运转时不会出现结构碰撞，进排汽接口的位置统一布置在气缸顶部，外接汽源时管路走向顺畅，不会出现过度弯折影响汽路通畅的问题，所有紧固件的规格统一，减少装配时的零件种类，降低维护拆装的复杂度。
