直列四缸发动机曲柄连杆活塞组结构

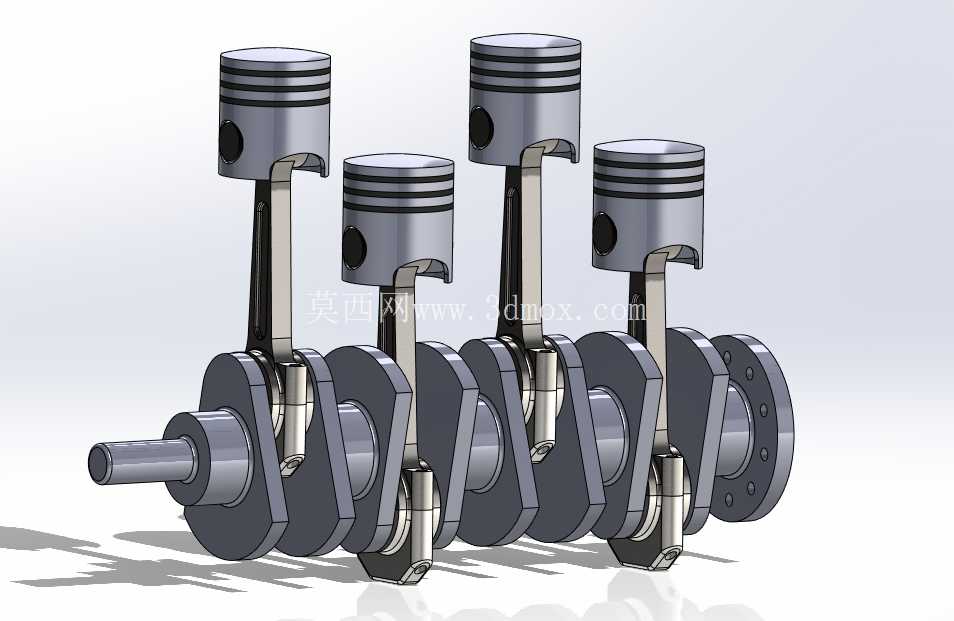

　　这套曲柄连杆活塞组是直列四缸往复式内燃机的核心运动转换构件，整套装配体覆盖了活塞组、连杆组、曲轴组的全部配合零件，可直接用于动力总成的前期结构验证、运动干涉校核以及教学演示场景。在实际车用动力场景中，该组件承担着将燃烧室内燃气作用在活塞顶面的爆发压力，通过连杆传递转换为曲轴旋转扭矩的核心功能，是内燃机实现热能向机械能转换的核心执行结构，广泛适配小排量乘用车、通用小型动力机械的四缸动力单元设计参考。

　　从功能特性来看，活塞部分采用了典型的汽油机活塞结构设计，顶部为平顶结构适配紧凑型燃烧室设计，头部开设三道环槽，分别对应两道气环与一道油环的安装位，气环承担密封燃烧室高压燃气的作用，油环则负责刮除气缸壁面多余润滑油，避免机油窜入燃烧室参与燃烧；活塞裙部做了适配侧推力的型面设计，可在往复运动中抵消做功冲程产生的侧向分力，降低活塞与缸壁的敲击磨损。活塞销采用全浮式设计结构，销孔与活塞、连杆小头的配合间隙经过匹配，可在工作温度下实现自由转动，保证磨损均匀分布，同时通过卡环实现轴向限位，避免销子窜出刮伤气缸壁。

　　连杆部分采用锻钢分体式结构，连杆大头为斜切口设计，方便从气缸孔中完成装配拆卸，连杆盖与杆身通过定位结构与螺栓实现刚性连接，保证大端轴瓦的安装精度，杆身采用工字形截面设计，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量，减小高转速下的惯性力载荷；连杆小头集成了衬套安装位，与活塞销形成转动配合，大小端的润滑油道可将曲轴轴颈处的压力机油引导至小头衬套处，实现运动副的持续润滑。

　　曲轴部分采用整体式四缸全支承结构，四个曲柄销按照1-3-4-2的点火间隔角错开180度布置，保证相邻气缸做功冲程交替均匀，运转平顺性更好；每个曲柄臂都集成了平衡重结构，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机整机振动；曲轴前端预留了正时驱动、皮带轮的安装轴颈与键槽，后端集成了飞轮安装法兰与油封轴颈，主轴颈与连杆轴颈之间设计了贯通的润滑油道，可将主油道的压力机油输送到连杆轴颈处，为连杆大端轴瓦提供润滑与冷却。

　　设计过程中首先确定了缸心距、活塞行程、曲柄半径、连杆长度这些核心边界参数，其中曲柄半径直接决定活塞的上下止点行程，连杆长度与曲柄半径的比值经过匹配，兼顾了发动机整体高度与活塞侧推力的平衡，比值过小会导致活塞侧推力增大，加剧缸壁磨损，比值过大则会增加发动机整体高度，提升整机布置难度。所有配合面的尺寸公差都按照内燃机设计规范做了预留：活塞与气缸壁的配合间隙考虑了热膨胀量，避免冷态敲缸与热态拉缸；轴瓦与轴颈的配合间隙预留了润滑油膜的形成空间，保证流体润滑状态的形成；活塞环的开口间隙、侧隙都按照工作温度下的膨胀量做了匹配，避免热态下环卡死失效。

　　安装边界方面，整套组件的轴向尺寸以曲轴两端主轴颈的安装定位面为基准，径向尺寸以曲轴主轴颈的同轴度为基准，活塞组的外径尺寸与对应气缸孔的尺寸形成配合，装配时需要注意活塞的安装方向标记、连杆的喷油孔方向、曲轴的轴向定位间隙，所有运动件的重量都按照分组选配要求做了偏差控制，同一台发动机的活塞、连杆重量差控制在极小范围内，避免运转时产生额外的不平衡离心力与惯性力。整套模型完整还原了各个零件的装配关系，可直接用于运动仿真，验证活塞在上止点、下止点位置时与气门、燃烧室的避让间隙，也可用于拆解教学，直观展示曲柄连杆机构的动力传递路径与各零件的配合逻辑，为内燃机结构设计、课程教学、维修培训提供直观的三维结构参考。
