B1205S-2W隔离DC-DC电源转换模块结构设计

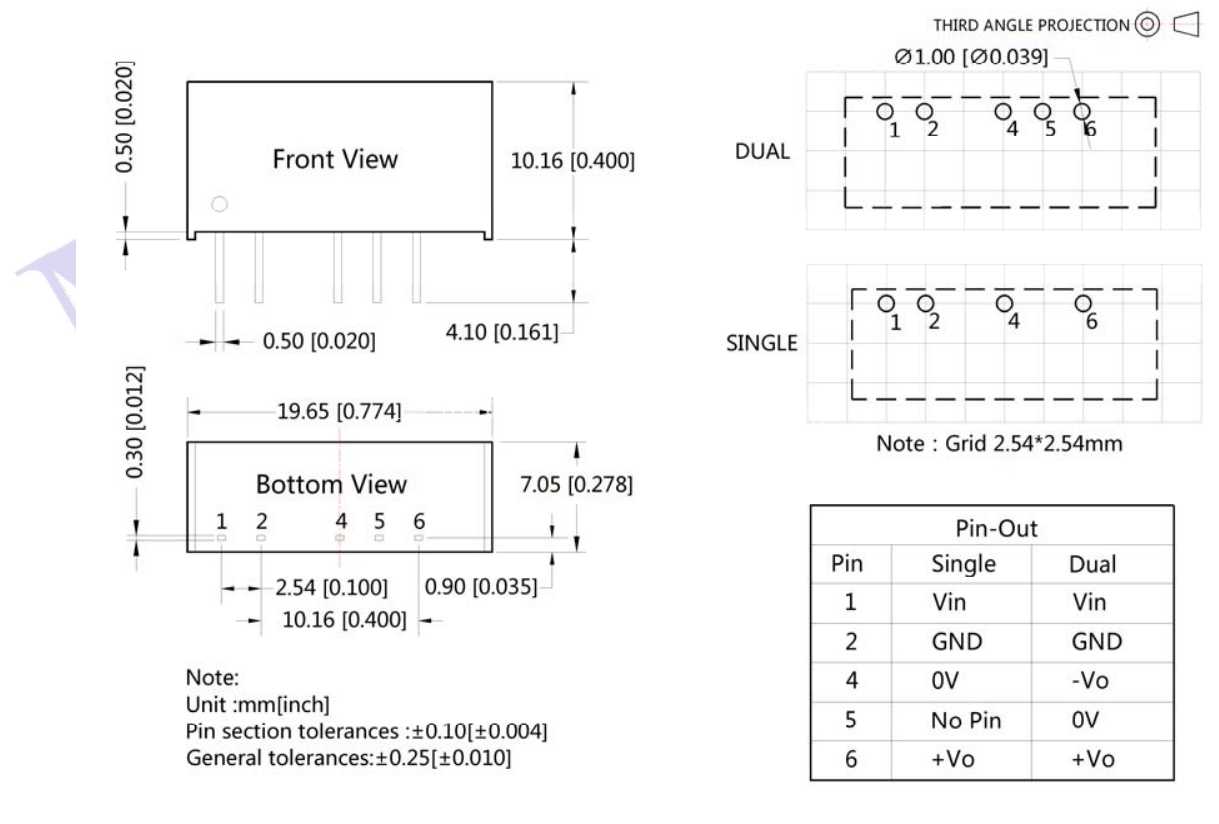

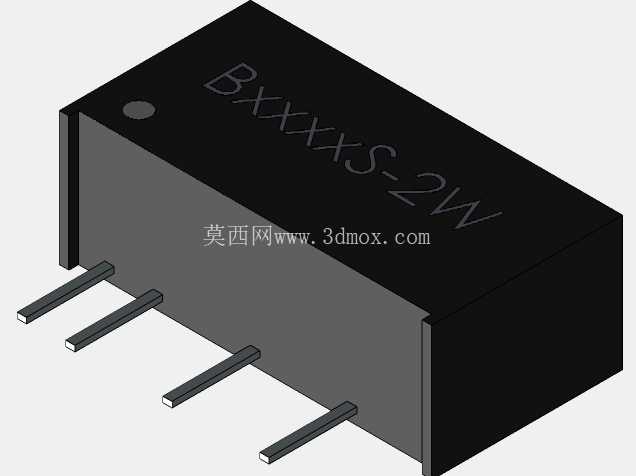

　　在工业控制板卡、通讯接口隔离、低压信号采集系统的电路设计中，这类小功率定压输入隔离DC-DC模块是板级电源架构里的常用元件，很多刚接触硬件结构设计的工程师容易只关注电气参数，忽略其三维安装尺寸与周边布局的干涉问题，这也是做板级三维布局时需要重点核对的元件类型。这款2W功率等级的模块采用单列直插封装形式，引脚采用标准间距设计，在做PCB布局时，引脚焊盘的尺寸需要匹配引脚的宽厚参数，避免波峰焊时出现连锡、虚焊问题，同时模块本体的高度需要和周边电容、接插件的高度做匹配，尤其是在有外壳防护的板卡设计中，要预留足够的安全距离，避免模块顶部和外壳内壁接触，影响散热或者造成绝缘隐患。从功能特性来看，该模块属于非稳压型隔离转换器件，固定输入电压下可输出稳定的隔离电压，实现输入侧与输出侧的电气隔离，切断地环路干扰，这在工业现场的模拟信号采集、RS485通讯接口隔离、低压MCU系统供电场景中非常实用，能够有效避免现场共模干扰串入核心控制电路，提升系统的抗干扰能力。设计这类模块的三维模型时，首先要还原本体的塑封外壳轮廓，顶部的丝印标识位置、外壳一端的极性定位圆点都需要准确还原，这个定位圆点是生产焊接时判断引脚方向的关键标识，建模时不能遗漏或者位置偏移，否则会给生产端的视觉对位造成误导。

　　引脚部分的建模要注意引脚的折弯角度、伸出长度，引脚的截面尺寸要和实际元件的规格书参数一致，因为在做PCB装配仿真时，引脚的尺寸直接决定了插件时的干涉检查结果，如果引脚伸出长度建模偏长，会误判和PCB背面其他元件的干涉，偏短则会无法体现焊接后的引脚露出长度，影响焊盘设计的校验。从安装边界来看，这类模块在板上布局时，本体周边需要预留至少2mm的工艺间距，一方面是满足自动化插件设备的抓取空间要求，另一方面是给模块工作时的散热留足对流空间，虽然2W功率的模块发热量不大，但在密闭外壳内长期工作时，周边过近的高热元件会叠加温升，影响模块的使用寿命。

　　在做整机结构的堆叠设计时，要注意该模块的安装位置尽量远离强电区域的走线，虽然模块本身具备隔离能力，但布局上的安全距离冗余能进一步提升整机的绝缘可靠性。另外，模块外壳的边角倒角细节也需要在模型中体现，实际生产中塑封外壳的边角不会是尖锐直角，还原这些细节能让三维装配的效果更贴近真实物料状态，在做整机BOM的三维可视化校验时，能更准确地判断和周边结构件的间隙。很多工程师在选型初期只核对电气参数，等到打样装配时才发现模块高度和外壳冲突，或者引脚间距和设计的焊盘不匹配，造成返工，精准的三维模型就能在设计阶段提前规避这类问题，通过虚拟装配检查所有安装边界的干涉情况，确认元件布局的合理性。

　　这类小功率电源模块广泛应用在电力仪表、工业传感器模块、车载低压控制板、医疗便携设备的隔离供电回路中，不同应用场景下对模块的安装高度、引脚强度要求略有差异，但核心的封装轮廓是通用的，建模时严格按照通用封装尺寸还原，就能覆盖绝大多数常规选型的装配校验需求。在建模过程中，本体的分模线位置也做了还原，虽然是细微的结构特征，但在做产品渲染或者生产装配指导图时，这些细节能提升模型的真实感，方便生产人员快速识别物料外观，避免错料。引脚的根部和本体连接的位置做了过渡处理，还原实际元件的封装注塑结构，避免模型出现引脚和本体衔接生硬的问题，更符合真实物料的结构形态。
