长筒式陶瓷空气加热元件结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:931773
  • 长筒式陶瓷空气加热元件结构设计
  • 长筒式陶瓷空气加热元件结构设计
  • 长筒式陶瓷空气加热元件结构设计
  • 长筒式陶瓷空气加热元件结构设计

  这款长筒构型的陶瓷空气加热元件,主要面向需要持续稳定热风输出的工业风道内嵌安装场景,常见应用在工业烘箱热风循环系统、小型风道预热段、电子元器件焊接工位热风供给、低温工况下的设备进气预热环节,区别于普通裸露电阻丝加热结构,陶瓷基体的绝缘特性可以完全规避加热丝与流通空气直接接触带来的漏电、金属丝氧化掉屑污染风路的问题,在对空气洁净度有一定要求的加热场景适配性更强。

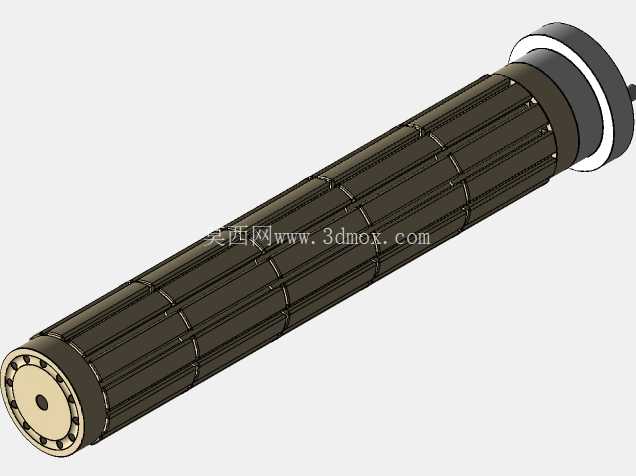

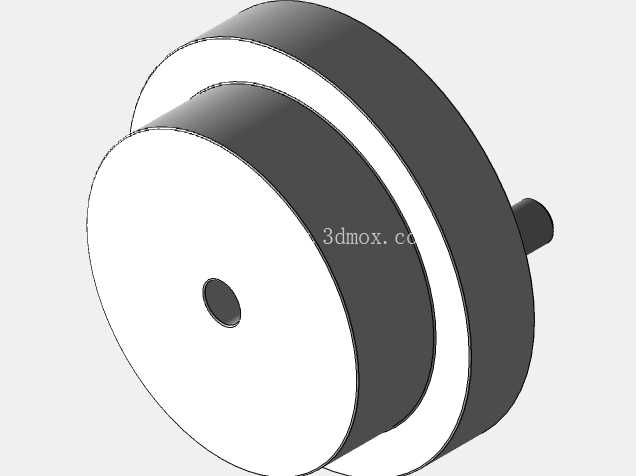

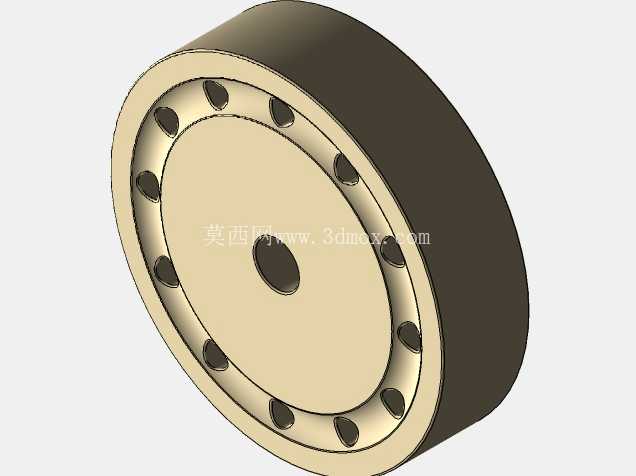

  从结构设计逻辑来看,整体采用同轴长圆柱布局,核心发热段沿筒体轴向排布多组独立的陶瓷发热条,相邻发热条之间预留均匀的通风间隙,空气从筒体轴向流通时可以同时与多面发热体接触,换热效率远高于单平面加热结构;筒体两端设置定位端盖,进线端的端盖做了台阶式绝缘隔离结构,供电接线柱从端盖中心侧方引出,既可以避免接线端与安装金属壳体直接接触,也能预留接线弯折空间,防止安装时线材过度弯折导致绝缘层破损。另一端的端盖做了均流导向设计,边缘的环形定位凸台可以直接嵌入风道安装位的定位槽内,不需要额外设计复杂的固定支架就能完成轴向定位,安装时只需要在端盖与风道接触面加装耐高温密封垫,就能避免热风从安装缝隙泄漏。

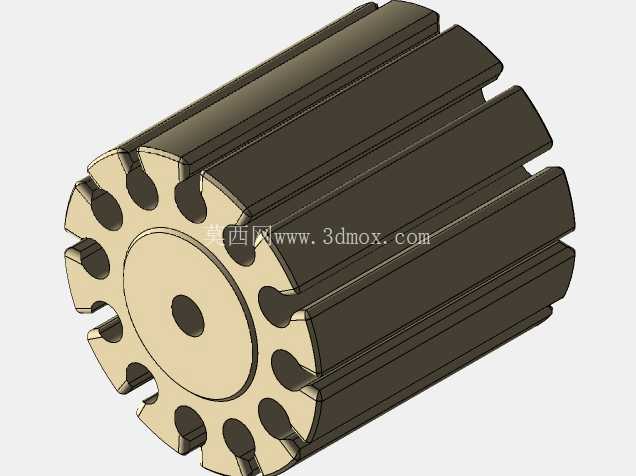

  设计过程中优先考虑了热胀冷缩带来的结构应力问题,陶瓷发热条与外部固定抱箍之间预留了0.3mm的径向膨胀间隙,抱箍采用分段式卡扣结构而非整圈过盈配合,当设备从室温快速升到工作温度时,陶瓷基体的膨胀量可以被间隙吸收,不会出现陶瓷件受热挤压开裂的问题。发热条表面做了细密的轴向槽道,一方面可以增加与空气的接触换热面积,另一方面槽道可以引导空气沿轴向平稳流动,减少风阻带来的风压损失,经过流道仿真验证,相同风速下该结构的风阻比光滑表面陶瓷加热结构低17%左右,适配常规离心风机的风压输出范围,不需要额外更换大压头风机就能满足风量要求。

  安装边界方面,整体筒体的长径比控制在6:1,适合嵌入直径匹配的圆形风道内,安装时需要预留的轴向操作空间为筒体总长度加120mm,用于接线端的线材连接与固定;径向安装空间只需要比筒体外径大10mm即可,不需要额外预留侧面操作空间,适合空间紧凑的集成式热风设备内部布置。接线端的供电线缆需要选用耐温200℃以上的硅橡胶绝缘线,接线完成后需要在接线位置套陶瓷绝缘套管,避免长期高温环境下线缆绝缘层老化失效。

  功能特性上,该结构的陶瓷基体本身具备良好的导热均匀性,不会出现局部电阻丝过热发红的问题,长期工作状态下整个发热段的表面温差可以控制在±8℃以内,输出的热风温度稳定性更好,不会出现局部风温过高烤坏周边不耐温构件的问题。同时陶瓷材质的化学稳定性强,在潮湿或者带有轻微腐蚀性气体的流通空气中,不会像金属加热载体那样出现氧化锈蚀、表层脱落的问题,使用寿命比普通金属骨架加热元件长40%以上。日常维护时只需要定期用压缩空气吹净发热条间隙内积存的灰尘即可,不需要拆解结构做特殊养护,维护成本更低。

  在结构建模过程中,所有配合面的公差都按照IT7级精度设定,端盖与陶瓷发热条的定位槽采用小间隙配合,既可以保证组装时的顺畅度,也能避免运行过程中发热条出现径向窜动;外部的固定抱箍采用薄壁不锈钢材质冲压成型,建模时对抱箍的卡扣位置做了圆角过渡处理,避免组装时尖锐边角割伤安装人员的手部,也防止长期热胀冷缩过程中卡扣位置出现应力集中断裂的问题。端盖上的安装孔位采用长圆孔设计,可以补偿不同加工批次风道安装位的孔位误差,降低现场安装的对位难度。
