嵌入式双口QC3.0快充USB供电模块

　　做嵌入式设备供电改造、小型工控终端外接充电拓展的时候，经常会遇到需要在设备面板预留快充接口的需求，这款双USB口QC3.0供电模块就是针对这类嵌入式安装场景设计的结构方案。日常在做小型机柜、车载中控改装、桌面测试治具、户外便携储能设备的面板设计时，不需要额外单独开模做USB接口的固定结构，直接按照模块给定的安装开孔尺寸预留空位，就能完成快充接口的集成，大幅缩短结构开发的周期。

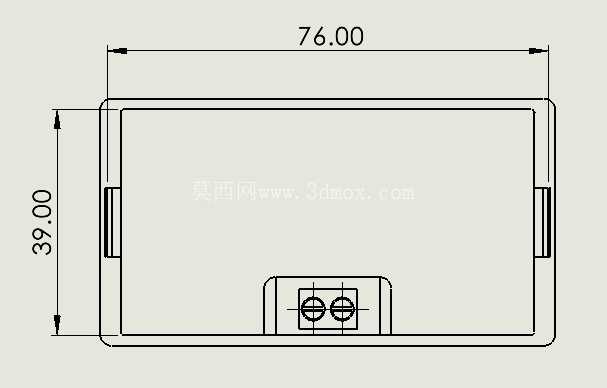

　　模块采用面板嵌入式的安装逻辑，安装开孔边界为76mm×39mm，这个尺寸是经过实际装配验证的通用尺寸，面板边缘做了微小的倒扣限位结构，安装时从面板正面推入开孔后，侧边的弹性卡扣会自动卡在面板背面，不需要额外打螺丝或者做粘接固定，装配效率很高，后期如果需要更换模块，只需要从背面顶出卡扣就能拆下，维护便利性很好。模块整体的外壳采用阻燃PC材质，面板部分做了哑光黑的表面处理，和常见的工业设备黑灰色面板配色匹配度高，不会出现突兀的色差。

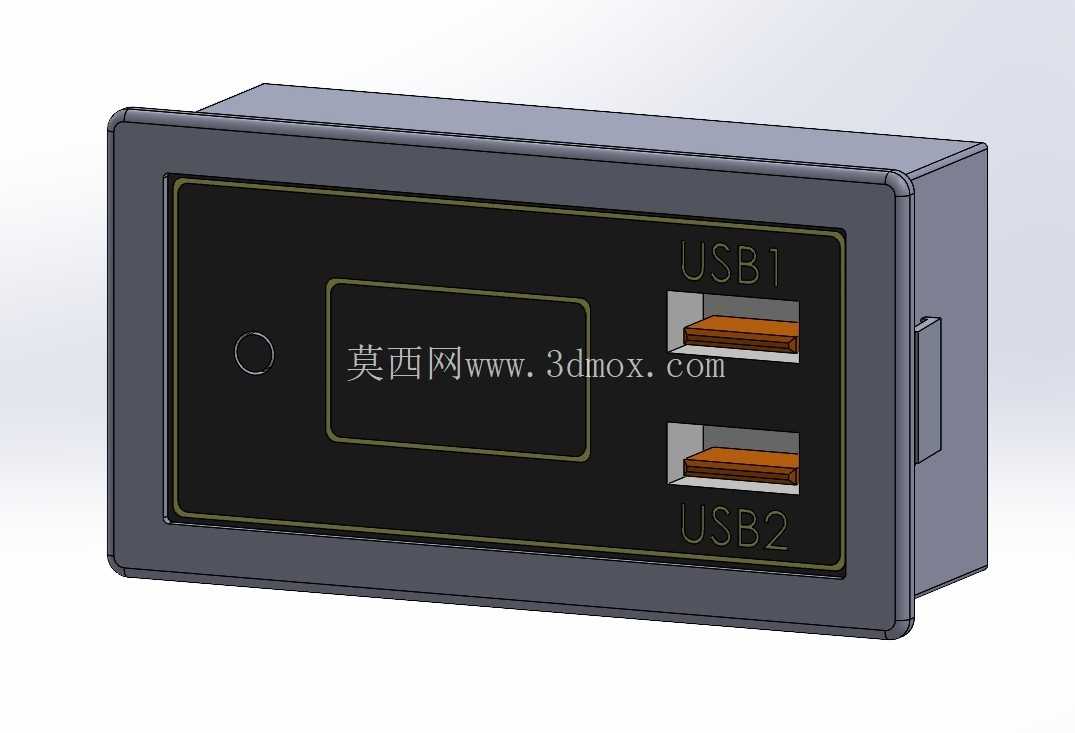

　　功能层面，模块支持6-30V的宽电压输入，这个输入范围覆盖了常见的车载12V/24V供电、小型设备的5V/12V直流母线供电、户外储能设备的12V/24V输出端口，不需要额外搭配升压或者降压的前置转换板，直接接入直流电源就能输出QC3.0协议的快充电压，两个USB输出口独立工作，单口最大支持18W的快充输出，可以同时给两台支持QC协议的数码设备供电，两个接口在面板上做了上下排布的布局，接口间距留足了12mm的空间，即使两个插着大尺寸快充头的数据线同时插入，也不会出现互相干涉的情况。面板左侧预留了圆形的状态指示灯开孔，实际量产时可以在这里加装电源指示灯，直观显示模块的供电状态，避免出现供电异常无法及时发现的问题。

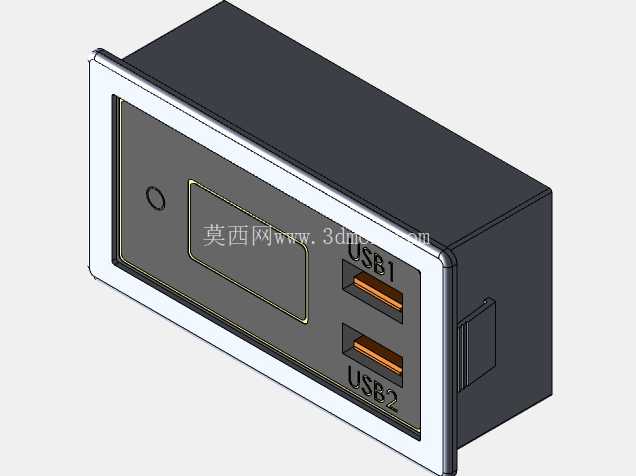

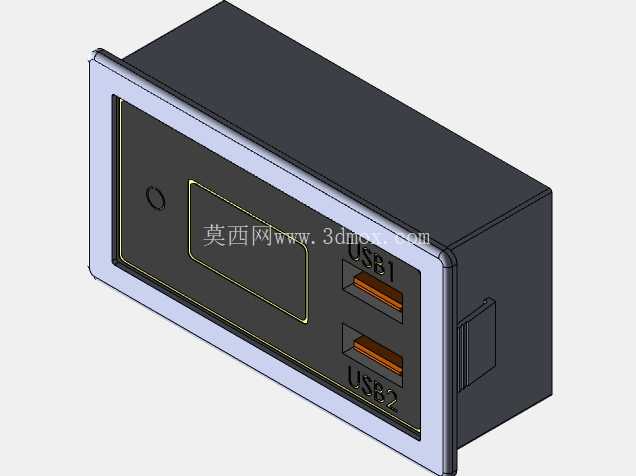

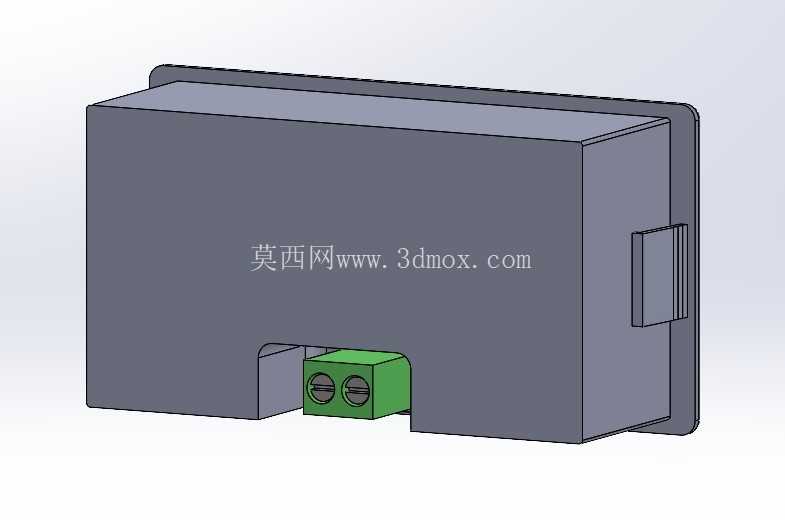

　　从结构设计的角度看，这个模块的三维模型完整还原了外壳的卡扣结构、接口的内部避让空间、面板的倒角细节，在做整体设备的结构设计时，可以直接把这个模型导入装配体，提前检查开孔位置和内部PCB、走线的干涉情况，不需要自己从零开始测绘建模。模块的内部腔体预留了足够的散热空间，PCB板和外壳内壁之间留了2mm的空气间隙，长时间满负载输出的时候，热量可以通过外壳和空气间隙自然散出，不需要额外加装散热片，适合密闭空间内的嵌入式安装。在做车载改装场景的应用时，模块的宽电压输入特性可以适配车辆启动时的电压波动，不会因为车辆点火时的电压跌落出现断充的情况，双口输出的设计也能满足主驾和副驾同时给手机充电的需求，面板嵌入式的安装方式不会突出中控台表面太多，整体的视觉一致性很好。在做工业测试治具的设计时，把这个模块集成在治具的操作面板上，测试人员不需要额外找充电头，直接用面板上的USB口就能给测试用的手持终端、扫码枪补电，减少桌面走线的杂乱程度。做户外便携电源的面板设计时，这个模块的安装尺寸和常见的船型开关、电压显示表的开孔尺寸逻辑一致，可以和其他面板控件排成整齐的一列，整体面板的布局更规整。建模的时候特意还原了面板上的USB1、USB2标识位置，实际做丝印的时候可以直接参考模型上的位置，不需要反复调整丝印的坐标，外壳的所有圆角都做了R1.5的处理，没有尖锐的棱角，装配的时候不会划伤操作人员的手，也不会刮伤连接的数据线外皮。模块的背面预留了接线端子的避让空间，输入线可以直接从背面的接线位接入，不需要在面板上额外开走线孔，整体的装配工序可以减少两步。
