双级齿轮动力传输减速装置结构设计

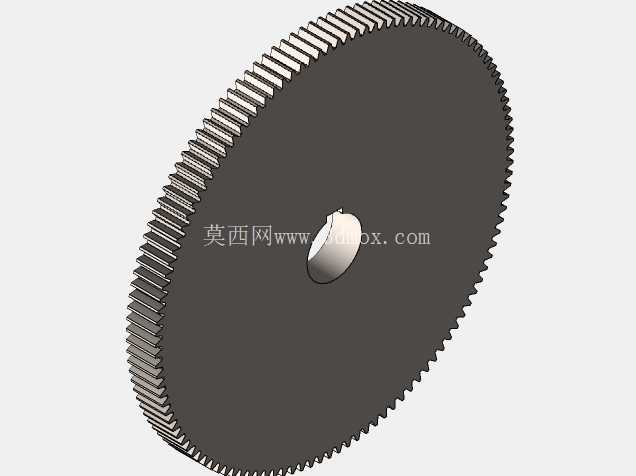

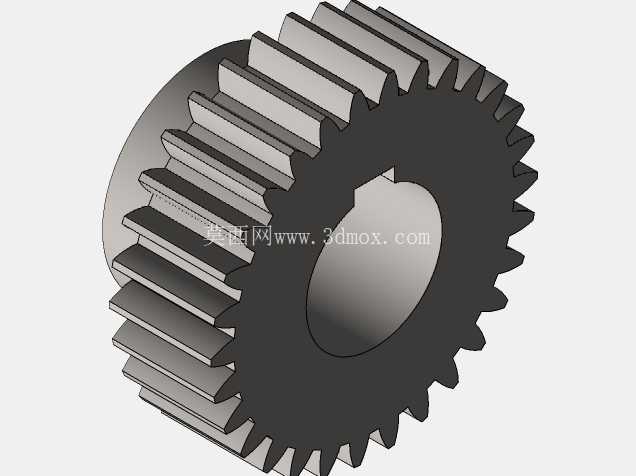

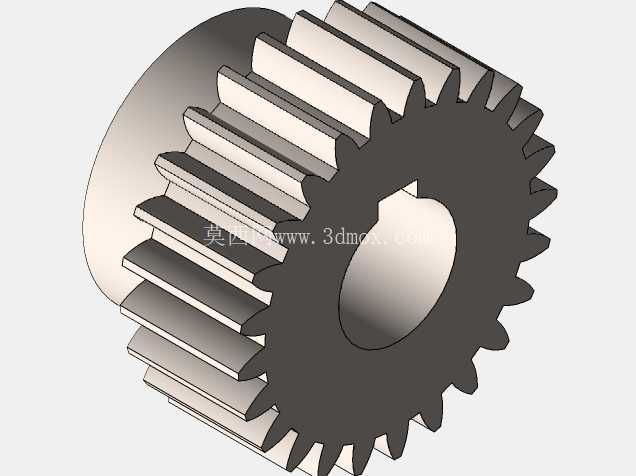

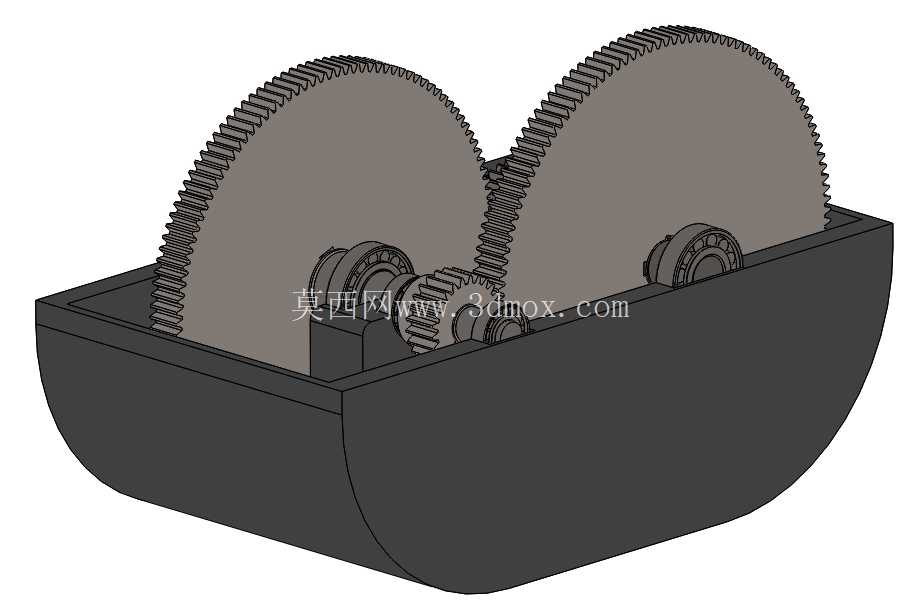

　　在中小功率工业动力传输场景中，这类双级齿轮减速结构常被用于需要匹配原动机高转速输出与工作端低转速大扭矩需求的工位，比如小型输送线驱动、轻工设备的动力进给单元、试验台架的转速调节模块，核心作用是在动力传递路径中完成转速的降低与扭矩的放大，让原动机的输出特性适配终端负载的运行要求。从结构布局来看，该装置采用两级外啮合圆柱齿轮传动方案，输入端连接高速级小齿轮，通过与第一级大齿轮啮合完成第一次减速，再由与大齿轮同轴布置的中间轴小齿轮，啮合输出端大齿轮完成第二次减速，最终从输出轴传递适配工况的转速与扭矩。

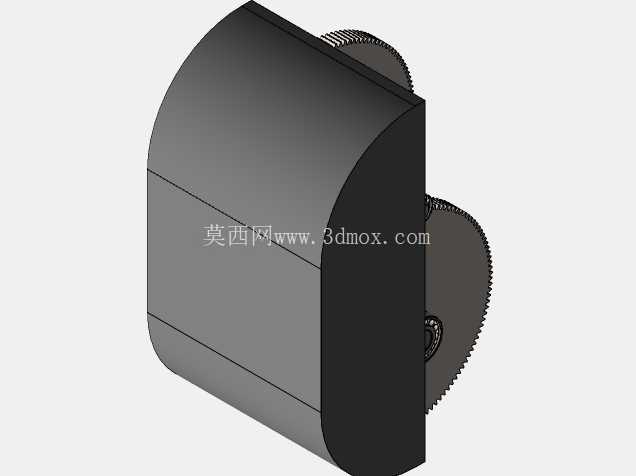

　　设计过程中优先考虑了传动的平稳性，齿轮选用3mm模数，轮齿的啮合重合度经过校核，能保证运行过程中至少有两对轮齿同时参与啮合，降低单齿受力冲击，适配长期连续运行的工况要求。箱体采用下半部分油浴式润滑的结构形式，下半壳体内腔预留了足够的储油空间，齿轮下部浸入润滑油中，运转时带起的润滑油可以覆盖啮合齿面与轴承安装位，无需额外配置强制润滑系统，简化了日常维护的流程，同时半包围的箱体结构可以阻隔外部粉尘、碎屑进入传动腔，也能避免运转过程中润滑油飞溅到外部环境。

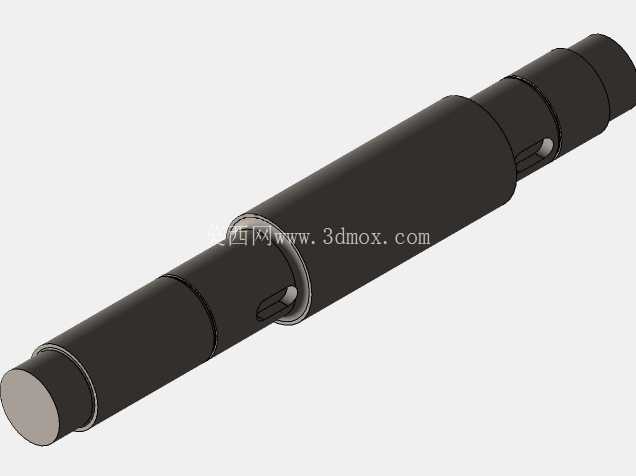

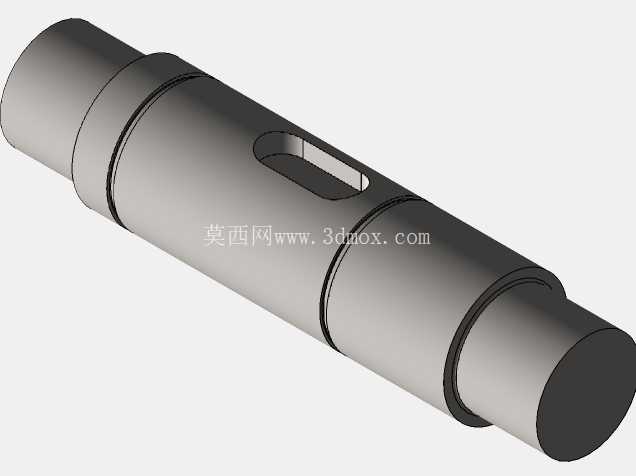

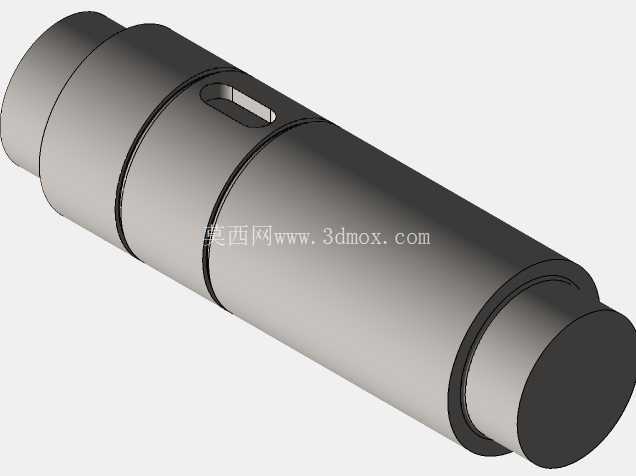

　　安装边界上，箱体底部为圆弧过渡的平底结构，可直接通过螺栓固定在设备安装基座上，输入轴与输出轴的轴伸端均配置了滚动轴承作为支撑，轴承位的同轴度公差在建模时按照IT7级精度设定，保证轴系运转时的径向跳动控制在允许范围内，避免齿轮出现偏载磨损。设计时针对长期运行的载荷特性做了齿面接触强度与齿根弯曲强度的核算，确保在额定输入转速下，轮齿的接触应力与弯曲应力均低于材料许用值，满足长期连续运转的疲劳寿命要求。齿轮与轴的连接采用平键周向固定，轴上设置轴肩完成齿轮与轴承的轴向定位，端盖位置预留了密封件安装槽，可加装毡圈油封防止润滑油泄漏。

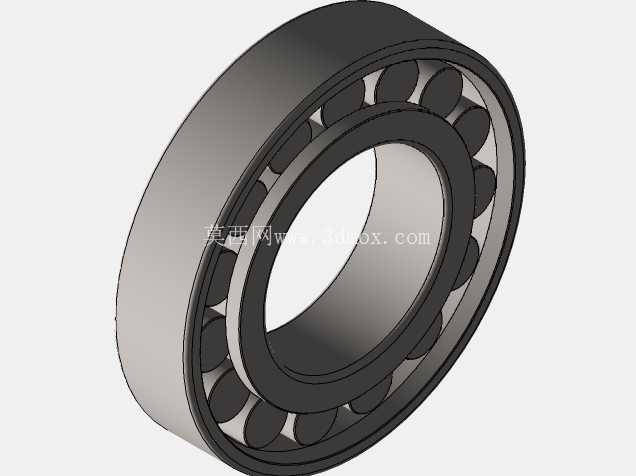

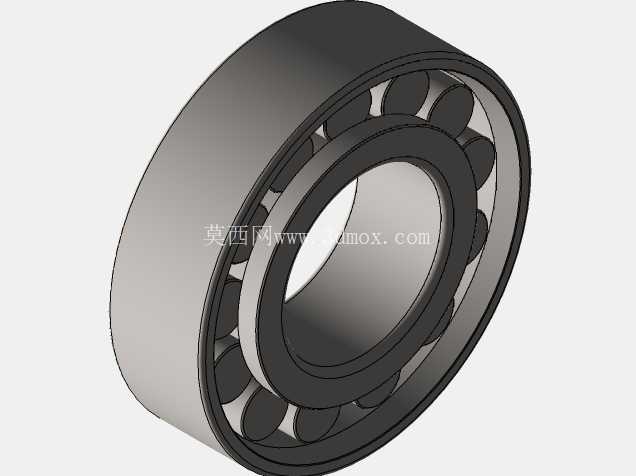

　　整个传动结构的轴向尺寸经过紧凑化排布，两个大齿轮分别布置在腔体内两侧，中间小齿轮组居中布置，既避免了运转过程中齿轮与箱体内壁发生干涉，也尽可能缩小了整体的外形体积，减少在设备上的安装占用空间。在实际选型适配时，可根据输入端的动力参数调整齿轮的齿数配比，在保持中心距不变的前提下获得不同的减速比，适配不同终端负载的转速需求，这类结构的传动效率较高，正常维护下的机械效率可达到95%以上，适合对传动效率有要求、安装空间受限的中小功率动力传输场景。建模过程中对每个零件的装配干涉做了逐次校验，齿轮啮合侧隙按照0.08-0.15mm的范围预留，既可以补偿热膨胀带来的尺寸变化，也能保证齿面间形成足够的润滑油膜，降低运转过程中的磨损与噪音。轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配齿轮传动过程中产生的径向分力与轻微轴向窜动，轴承与箱体轴承孔的配合采用基孔制过渡配合，方便装配与后期的维护更换。
