绞车输送带配套减速电机结构设计

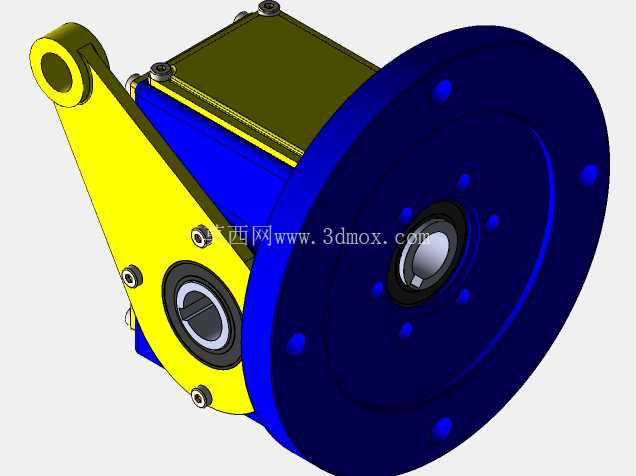

　　在矿山物料输送、港口装卸绞车这类需要低速大扭矩输出的作业场景里，驱动端的减速电机选型与结构匹配度，直接决定整套设备的运行稳定性与负载冗余空间。这款配套绞车与输送带使用的齿轮减速电机，在结构设计阶段就优先考虑了安装适配性与负载传递路径的合理性，没有采用通用减速电机的标准化安装法兰，而是在输入端侧专门设计了带铰接吊耳的安装支座，适配绞车机架的铰接安装需求，避免额外设计转接安装板带来的同轴度误差与安装空间浪费。

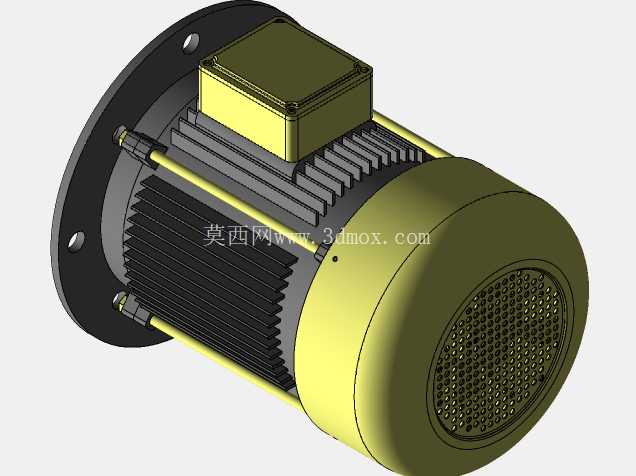

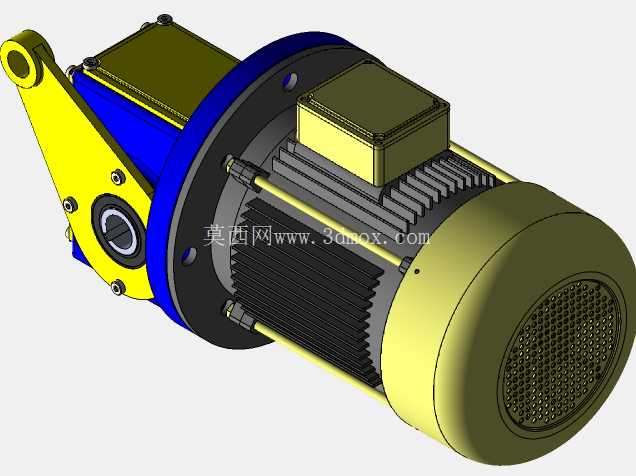

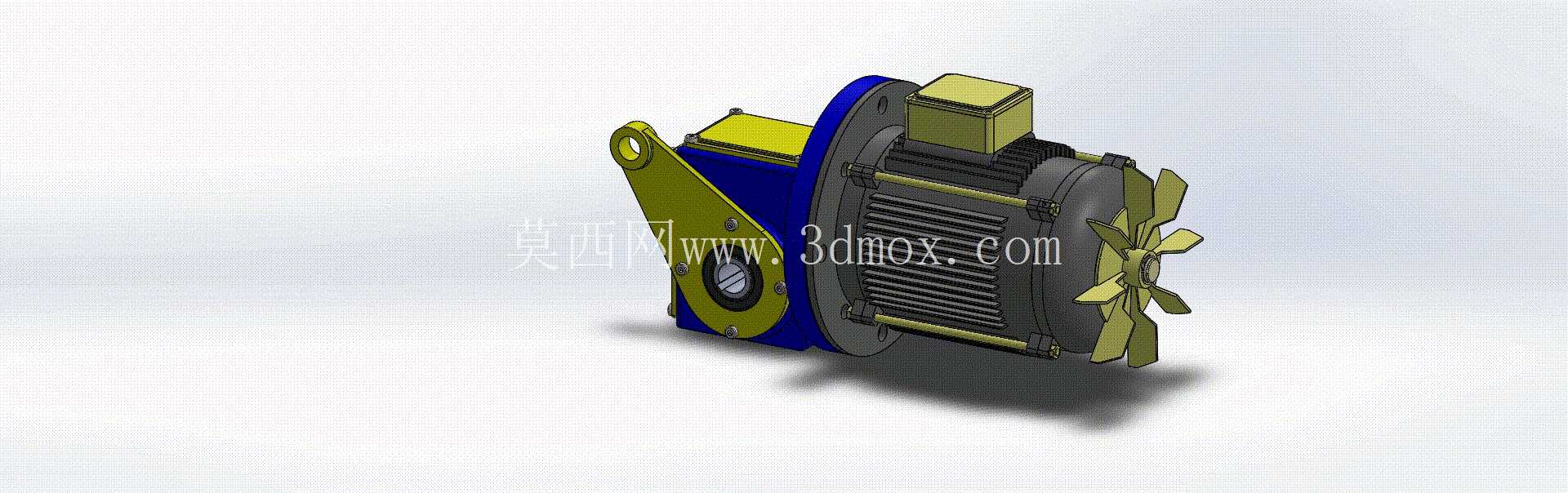

　　从功能实现逻辑来看，这款电机集成了异步驱动电机与斜齿轮减速单元，电机本体采用散热筋密布的机壳结构，后端盖设置大面积通风孔，配合内置散热风叶可在连续满负荷运行时将绕组温升控制在绝缘等级允许范围内，避免长时间输送作业或绞车持续牵引时出现过热保护停机。减速单元采用法兰直连的集成式结构，没有采用联轴器转接的分体设计，大幅缩短了整机轴向尺寸，输出端为空心轴结构，可直接套装在设备的驱动辊轴上，通过键连接传递扭矩，省去了联轴器找正的工序，也能抵消部分安装时的微小同轴度偏差，降低现场安装调试的难度。

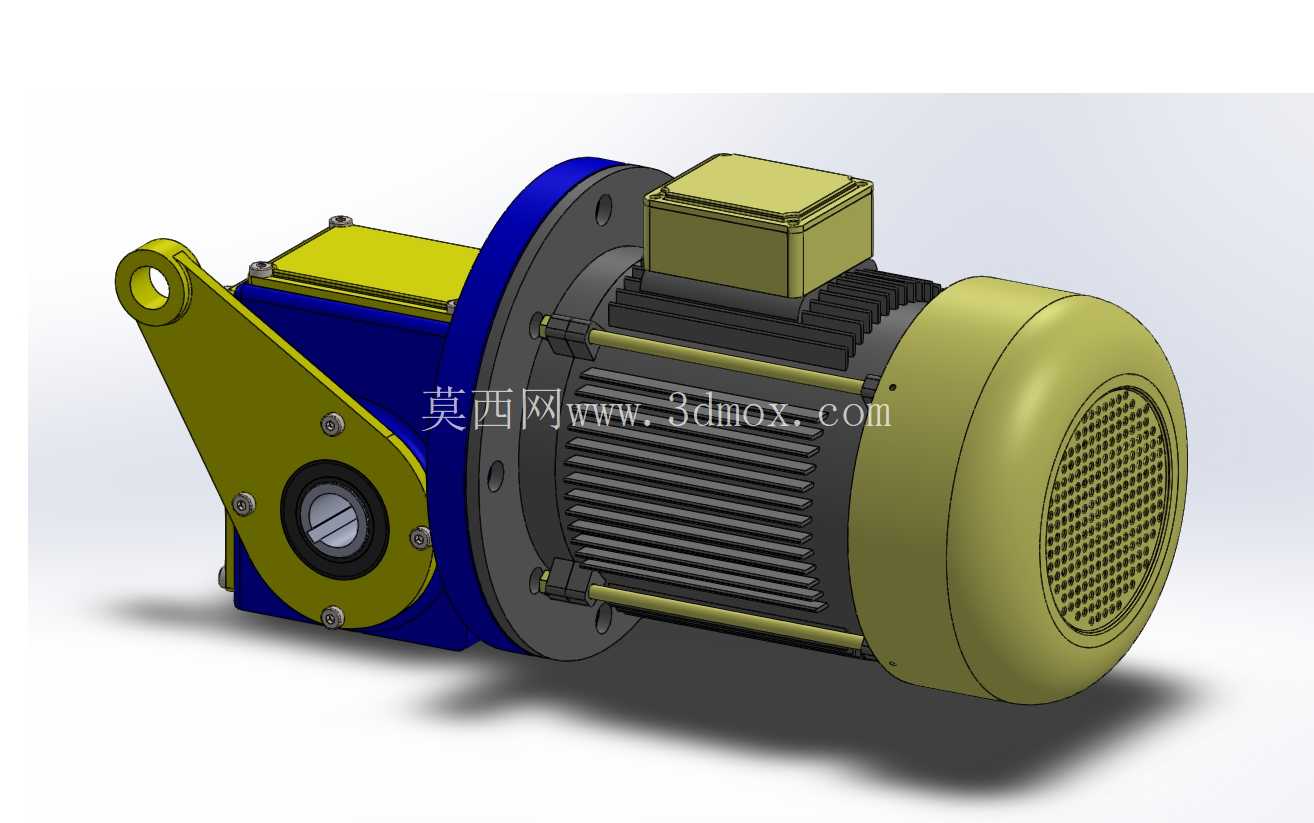

　　实际应用中，这类减速电机的核心作用是将电机输出的高转速低扭矩动力，通过齿轮组的多级减速转化为低转速大扭矩的输出动力，匹配绞车牵引、输送带运行时的低转速大负载需求。设计时针对绞车启停时的冲击载荷特性，在减速箱的齿轮参数选择上特意加大了齿面接触强度安全系数，齿轮采用斜齿设计，相比直齿传动重合度更高，传动过程更平稳，能有效降低重载启停时的齿轮冲击噪音，同时延长齿轮副的使用寿命。安装边界方面，整机径向最大尺寸为减速箱法兰外径，安装时需预留法兰圆周方向的螺栓操作空间，侧置的接线盒位置可根据现场布线需求调整安装角度，避免与周边机架结构产生干涉，侧方的铰接吊耳可直接与机架上的铰接座通过销轴连接，既可以作为安装时的起吊点，也能在设备运行时抵消部分输出轴的径向载荷，避免空心轴与驱动辊轴之间出现额外的弯曲应力。

　　在输送带驱动场景应用时，这款减速电机可直接安装在输送带的驱动辊端部，不需要额外搭建电机安装平台，空心轴输出的结构能直接传递扭矩，配合铰接支座的浮动连接，可自适应输送带运行时驱动辊的微小跳动，避免刚性连接带来的轴承额外载荷。而在绞车配套场景中，减速电机的输出轴直接连接绞车的卷筒轴，大减速比带来的大扭矩输出可满足重载物料的牵引提升需求，电机本体的散热结构可支持绞车长时间连续牵引作业，不会因为短时过载出现过热问题。设计过程中还特意考虑了维护便利性，减速箱的注油孔与放油孔都设置在易操作的侧面位置，日常维护时不需要拆解周边的防护结构即可完成齿轮油的更换，接线盒的密封结构可满足户外作业的防尘防水需求，适配矿山、港口这类多粉尘、潮湿的作业环境。整机的重量分布经过优化，重心落在输出轴的轴线上，安装后不会对驱动辊或卷筒轴产生额外的偏载力矩，降低轴承的径向载荷，延长整套传动系统的使用寿命。
