工业传动用齿轮减速电机支撑结构

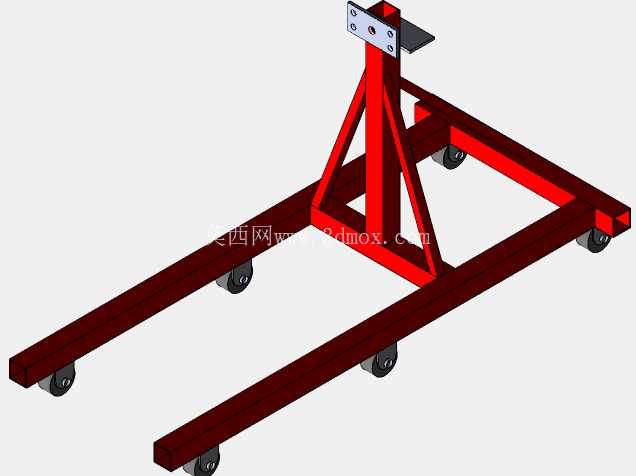

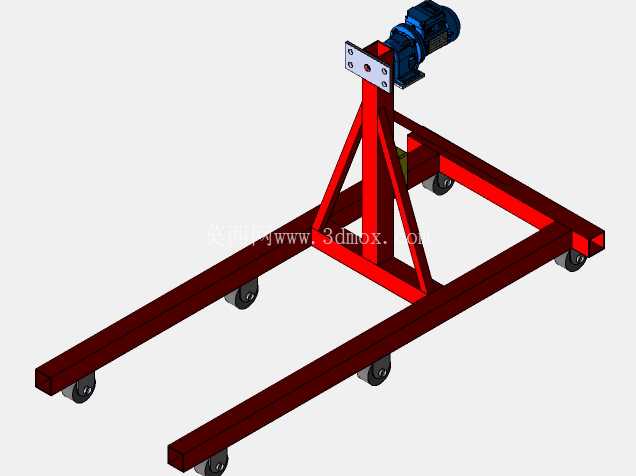

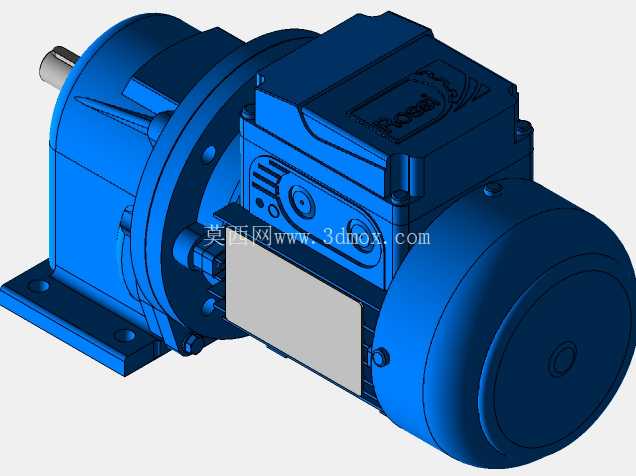

　　在各类工业生产线的动力传输环节，这类集成支撑结构的减速电机单元是整套设备动力输出的核心载体，常见于输送线驱动、自动化专机动力头、小型物料提升机构等场景，承担着匹配电机输出转速、放大输出扭矩同时为整套动力单元提供刚性安装定位的作用。从结构设计逻辑来看，该支撑结构与减速电机壳体采用一体化铸造成型后机加工的工艺路线，底部的安装脚座预留了长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装时的基座加工精度要求，安装面经过铣削加工保证平面度，避免安装后电机轴出现偏载导致轴承异常磨损。

　　输入端的法兰连接结构可直接匹配标准IEC规格的驱动电机，无需额外制作连接转接板，输出轴采用实心轴平键连接形式，可直接联轴器轮、链轮或者同步带轮，适配不同的传动副连接需求。从安装边界来看，该结构的轴向总长度覆盖了电机后端盖到输出轴端面的全部尺寸，径向最大尺寸为减速箱壳体的外径，底部安装脚的高度经过校核，保证输出轴中心高与常见配套设备的输入轴中心高匹配，无需额外加装调整垫铁。壳体上部预留的接线盒安装位做了凸起的防水沿设计，可避免车间环境内的切削液、粉尘落入接线端子区域，侧面的油位观察孔与注油孔位置经过优化，日常维护时无需拆解主体结构即可完成润滑油更换与油位检查。

　　在设计建模过程中，首先需要确定输出端的额定扭矩与转速匹配关系，反推齿轮副的模数与齿宽参数，再根据齿轮的排布确定壳体的内部型腔尺寸，之后根据安装场景的受力情况计算脚座的厚度与螺栓孔的直径，避免满载运行时脚座出现共振断裂。壳体外部的散热筋排布顺着电机运行时的空气流动方向设置，可在自然风冷条件下带走齿轮啮合产生的热量，避免长期运行时油温过高导致密封件老化失效。输出轴的伸出长度经过严格控制，既保证连接传动件时有足够的配合长度，又不会因为轴伸过长导致悬臂负载过大，影响前轴承的使用寿命。端盖与壳体的配合面采用止口定位，保证装配时的同轴度，密封件选用双唇口骨架油封，可同时阻挡外部粉尘进入箱体内部与箱体内润滑油渗漏。

　　在实际选型应用时，需要根据负载的冲击系数选择对应的机座号，该支撑结构的刚性可满足1.5倍额定负载下的短时过载运行需求，安装时需要保证驱动电机与减速箱的输入轴同轴度误差在允许范围内，避免运行时出现异常噪音与振动。
