卧式管壳式热交换器内部结构装配设计

　　在化工、能源、暖通、食品加工等诸多工业场景中，管壳式热交换器都是实现不同流体间热量传递的核心承压设备，这套三维装配模型完整还原了固定管板式卧式换热器的全部结构细节，可直接用于结构校核、装配干涉检查以及配套管路的布局设计参考。从实际工程应用来看，这类卧式布置的换热器常被安装在车间工艺管线的中层平台或地面支墩上，相比立式结构，卧式布置的检修空间更充裕，管束抽装作业不需要预留过高的垂直空间，适配多数常规厂房的层高条件，尤其适合大流量、换热负荷稳定的连续生产工况，比如化工生产中的工艺介质预热、冷凝回收，暖通系统的汽水换热，电厂的低压加热器回路都能见到这类结构的身影。

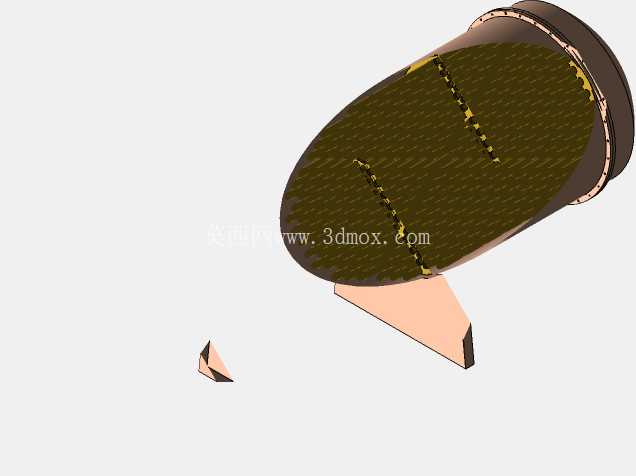

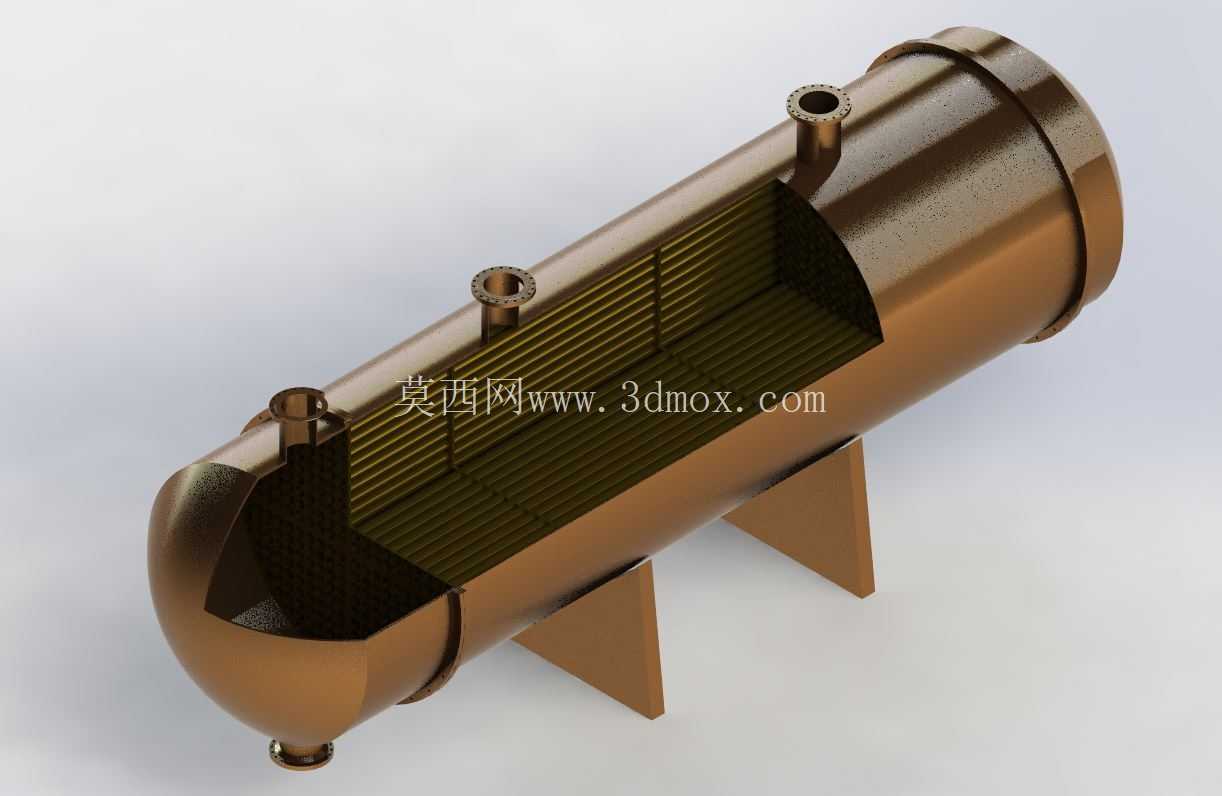

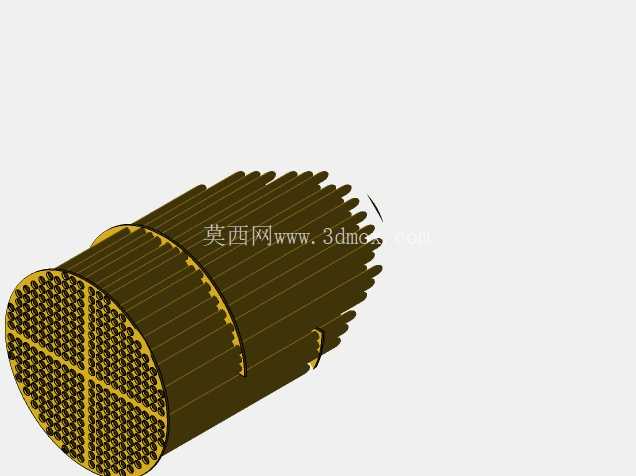

　　模型完整呈现了换热器的核心组成部分：圆柱形承压壳体采用标准椭圆形封头做端封，壳体底部设置两个对称的鞍式支座，支座的底板预留了地脚螺栓安装孔位，安装时需要匹配基础预埋板的孔距，两个支座一个为固定端、一个为滑动端，滑动端的螺栓孔做长圆孔设计，能够补偿设备运行时壳体受热产生的轴向膨胀量，避免热应力拉裂焊缝或损坏连接管路。壳体上共设置三个不同规格的接管，分别对应壳程流体的进出口以及排气、排液接口，所有接管的法兰端面都做了密封面结构，建模时严格匹配了常用管法兰的密封面尺寸，方便对接外部工艺管线。模型做了半剖展示处理，能够清晰看到壳体内部的管束结构：多根平行排列的换热管通过两端的管板固定，管板与壳体、封头之间采用法兰连接，管束中间设置了多块折流板，折流板的缺口方向交替布置，既可以支撑换热管避免运行时产生振动，又能引导壳程流体呈S形流动，大幅提升壳程流体的湍流程度，减少换热死区，提升整体传热效率。

　　从设计逻辑来看，这套装配模型的建模顺序完全贴合实际生产的装配流程：先完成壳体与鞍座的组焊定位，再穿入换热管与管板做胀接+焊接固定，之后安装折流板与定距管保证管束间距均匀，最后封上两端封头完成整体装配。建模过程中所有配合面都做了公差适配，比如管板与换热管的配合间隙、法兰密封面的贴合度、鞍座与壳体的贴合圆弧都做了精准匹配，不存在干涉问题，可直接导出工程图用于生产下料参考。在安装边界方面，这类卧式换热器的安装需要预留足够的侧向抽管空间，通常抽管距离不小于壳体的整体长度，方便后期检修时抽出管束清理结垢；设备周围要预留不小于600mm的操作通道，方便阀门操作与日常巡检；接管的外接管线要设置独立支撑，避免管线重量直接作用在设备接管上造成焊缝开裂。

　　实际运行过程中，两种不同温度的流体分别走管程与壳程，通过换热管的管壁完成热量传递，管程流体从一端封头的进口进入，通过换热管内部流到另一端封头后导出，壳程流体从壳体侧面的进口进入，在折流板的引导下横向冲刷换热管外壁，充分完成热交换后从壳体另一侧的出口导出。模型中还还原了壳体底部的排液口与顶部的排气口结构，设备停机检修时可以通过排液口排空壳程与管程内的残留介质，开车时通过排气口排净设备内部的空气，避免气阻影响换热效率。对于结构设计从业者来说，这套模型可以直接作为同类型换热器设计的参考模板，调整壳体直径、换热管长度、管束数量、折流板间距等参数就能快速适配不同换热负荷的工况需求，省去从零开始建模的重复工作量，也能通过装配检查提前发现结构设计中的干涉问题，减少后期生产加工时的出错概率。
