可补偿角度偏差的万向传动接头结构

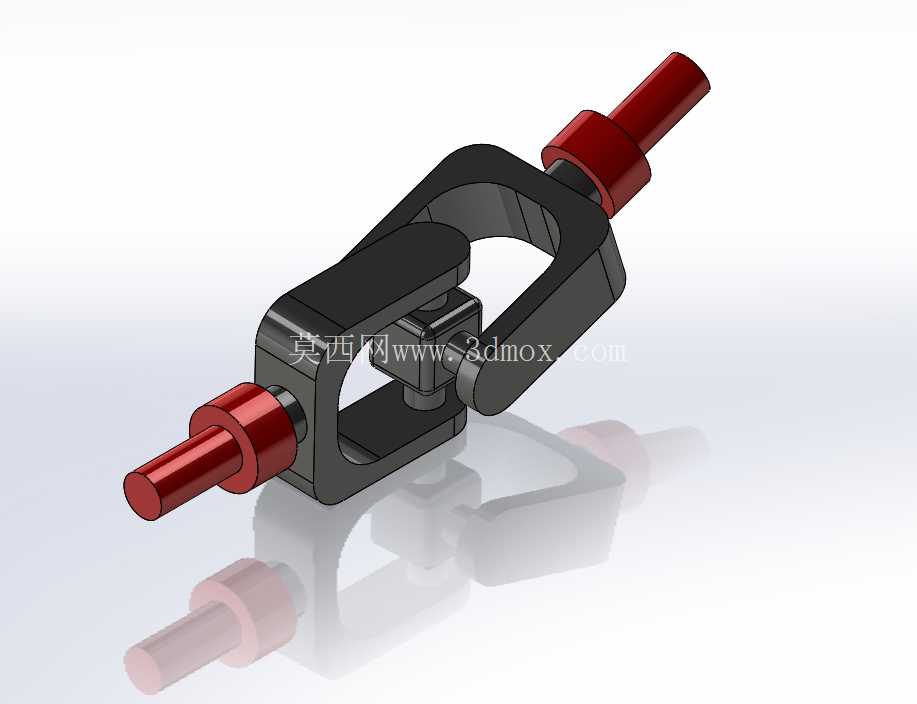

　　在各类存在轴系对中偏差的传动场景中，两轴无法保证严格同轴的工况十分常见，比如车辆底盘的传动路径、工业生产线的长距离动力传递单元、小型机床的进给传动链，这类场景下刚性联轴器会因为轴系的角度偏移、安装误差产生额外的附加载荷，轻则加剧轴承磨损、增大传动噪音，重则直接导致轴件断裂、传动失效，而万向联轴器这类挠性传动部件，正是为解决这类不对中传动问题设计的。这款万向传动接头采用经典的十字轴式铰接结构，两端的轴头分别连接主动侧与从动侧的轴系，中间的十字铰接副可以允许两连接轴之间存在一定范围的角度偏移，在偏移角度范围内依然可以平稳传递旋转扭矩，不会因为轴的角度错位出现卡滞或者传动间断的问题。从结构设计逻辑来看，整个部件分为三个核心组成部分：两端的叉形接头、中间的十字连接块，以及配套的轴端定位结构。两端叉形接头的轴头采用等直径圆柱轴设计，适配常规的孔轴配合安装场景，安装时可以根据实际传动需求选择键连接、过盈配合或者顶丝固定的方式，轴头的长度预留了足够的安装配合余量，既可以保证扭矩传递时的接触面积足够，也能避免安装时轴头插入过深顶到铰接结构影响偏转灵活性。

　　中间的十字连接块是实现角度补偿的核心，两个互相垂直的铰接轴分别与两端的叉形接头配合，每个铰接副都预留了合理的转动间隙，既不会因为间隙过大导致传动回差明显，也不会因为间隙过小在偏转时出现运动干涉，铰接处的接触面做了等半径的圆弧过渡，避免应力集中在棱角位置，在传递大扭矩时可以降低局部应力峰值，提升部件的整体疲劳寿命。在实际应用场景中，这类万向接头的适用范围十分广泛：在小型代步车辆的转向传动结构中，它可以连接转向柱与转向轮，随车轮跳动、转向动作灵活调整传动角度，保证转向动作的顺畅传递；在轻工机械的输送线传动单元中，当机架存在安装误差、输送辊筒的轴系出现小角度偏移时，它可以补偿安装偏差，避免传动系统因为强制对中产生额外的负载；在小型机床的进给传动链中，它可以连接伺服电机与丝杠，补偿电机轴与丝杠之间的同轴度误差，提升进给运动的平稳性，降低传动过程中的振动与噪音。

　　从安装边界来看，这款万向接头的整体外轮廓在最大偏转角度下不会超出叉形接头的外圆范围，设计选型时只需要预留出两端轴头的配合长度，以及铰接部位的转动空间即可，不需要额外预留过大的避让空间，对于安装空间紧凑的传动场景十分友好。在扭矩传递特性上，单万向节结构在两轴存在夹角时，从动轴的转速会存在周期性的波动，夹角越大波动幅度越明显，因此在对转速平稳性要求较高的场景中，通常会成对使用这类万向接头，通过合理布置中间轴的角度，抵消两端的转速波动，实现等速传动的效果，而这款接头的铰接结构精度足够，在成对使用时可以很好地匹配安装角度要求，保证传动的平稳性。从结构细节设计来看，叉形接头的铰接耳位置做了加厚处理，因为这个位置是扭矩传递时应力集中最明显的区域，加厚处理可以提升耳片的结构强度，避免大扭矩传递时出现耳片断裂的问题；十字连接块的四个铰接轴采用同轴度对称设计，保证两端的转动中心始终交汇于一点，避免因为中心偏移导致传动过程中出现附加的动载荷；轴头与叉形主体的连接位置做了圆角过渡，减少应力集中，提升轴头的抗弯曲能力，在存在径向载荷的场景下也能保证足够的结构强度。

　　在日常的设备维护场景中，这类万向接头的铰接部位是需要重点关注的位置，定期补充润滑脂可以降低铰接副的磨损，延长部件的使用寿命，而这款结构的铰接部位预留了润滑的操作空间，不需要完全拆解部件就可以完成润滑保养操作，降低了设备维护的工作量。对于三维建模从业者而言，这个模型的结构完整还原了万向联轴器的运动逻辑，各个配合部件之间的尺寸关系准确，可以直接用于传动系统的装配仿真、运动干涉检查，也可以作为教学演示模型，讲解挠性传动部件的工作原理与结构特点；对于设备选型的工程人员来说，这个模型的安装尺寸、结构形式可以作为选型参考，根据实际传递的扭矩大小、轴系偏移角度、安装空间尺寸，匹配对应的规格参数，应用到实际的设备传动系统设计中。
