石油钻井作业用滑移式承载底座结构

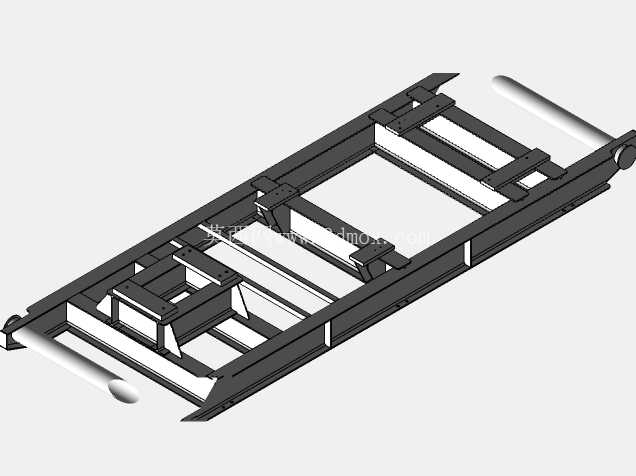

　　在陆地油气开采的井场作业场景中，这类滑移式承载底座是修井、小型钻井作业里配套设备移位的核心承载构件，区别于固定式安装的水泥基座，它能在不额外调用大型吊装设备的前提下，完成井场范围内作业主机的短距离移位调整，适配丛式井组多井口依次作业的需求，减少井场设备反复拆装的工作量，压缩单井作业的准备周期。从结构功能来看，整个底座采用框架式型钢焊接结构，主体受力框架由矩形型钢组焊而成，框架内部设置多组横向、纵向的加强筋板，筋板的排布完全匹配上部作业设备的支腿落点位置，确保上部载荷能够通过筋板均匀传递到主框架梁上，避免局部应力集中导致的结构变形。

　　底座两端设置的圆辊式滑移支撑结构，是实现移位功能的核心部件，圆辊与下方铺设的导轨面接触，作业时通过配套的液压推移装置施加水平推力，就能带动整个底座连同上部搭载的设备沿着导轨方向平稳滑动，移位过程中不需要拆解上部设备的连接管线，移位到位后仅需要做简单的位置固定就能恢复作业。设计过程中首先要明确的是上部搭载设备的总载荷，包括作业时的动载荷系数，以此反推主框架梁的型钢截面参数，所有焊接位置都要做坡口处理，保证焊透深度满足受力要求，框架上预留的设备安装孔位，完全匹配对应型号修井机或者钻井泵组的支腿安装尺寸，孔位周边都焊接了加厚的安装垫板，避免螺栓紧固时压溃型钢表面。

　　安装边界方面，底座的整体宽度要适配井场标准导轨的铺设间距，两端的滑移圆辊突出底座主体的长度要控制在合理范围，既保证移位过程中不会出现辊子脱轨的情况，也不会因为突出过长占用过多井场操作空间，底座的上平面平面度公差控制在每米两毫米以内，保证上部设备安装后不会出现倾斜，影响设备运行精度。框架结构的间隙设计也充分考虑了油田现场的作业环境，型钢之间的留缝能够避免泥沙、碎石堆积在框架内部，日常巡检时可以直接观察到主焊缝的状态，不需要额外拆解结构就能完成焊缝探伤检查。滑移圆辊的轴端采用可拆卸的端盖固定，现场出现辊面磨损时，不需要整体吊装底座就能单独更换磨损的辊子，降低现场维护的难度。

　　整个底座的所有外露钢结构表面都做了抛丸除锈处理，配套涂覆耐油污、耐盐碱的防腐涂层，适配油田野外露天作业的腐蚀环境，延长结构的使用寿命。在实际井场布置时，这类滑移底座的安装方向要和井口排布的方向保持一致，移位行程覆盖整个井组的所有井口位置，推移过程中两侧的推移油缸要保持同步，避免底座出现卡滞、偏移的情况，底座上还预留了多个缆风绳固定点，大风天气下可以通过拉设缆风绳提升整体结构的稳定性，避免设备倾覆。
