齿轮传动用渐开线花键轴结构设计

　　在重载齿轮传动系统的布局设计中，花键轴作为动力传递的核心衔接构件，其结构合理性直接决定整套传动机构的运行精度与服役寿命，这类带齿结构的花键轴常被应用于工程机械变速箱、机床主轴传动单元、重型输送设备驱动端等需要大扭矩传递的场景中，区别于普通平键连接的轴类零件，这类花键轴依靠周向均匀分布的齿体与配套花键孔配合，可承受更大的交变载荷，同时具备优秀的对中性能，能有效降低高速运转过程中的偏磨风险。

　　从结构设计逻辑来看，该零件的齿部采用渐开线齿形设计，齿根过渡区域做了圆弧强化处理，可大幅降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题；轴身的齿体沿轴向等距排布，齿向精度控制在合理公差范围内，保证与配合件装配后齿面接触应力分布均匀，不会出现局部偏载导致的齿面点蚀、胶合等早期失效情况。在实际设备装配场景中，这类花键轴的安装边界需要严格匹配配套齿轮的内花键参数，轴端通常会设计定位轴肩来限制齿轮的轴向窜动，装配时需保证齿面清洁无毛刺，通过热装或者压装的方式完成与齿轮的过盈配合，部分需要轴向滑移的工况下，还会在齿面涂抹专用润滑脂降低滑动摩擦阻力。

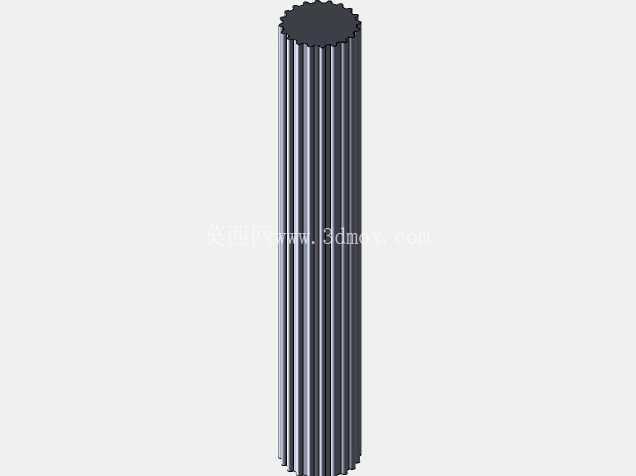

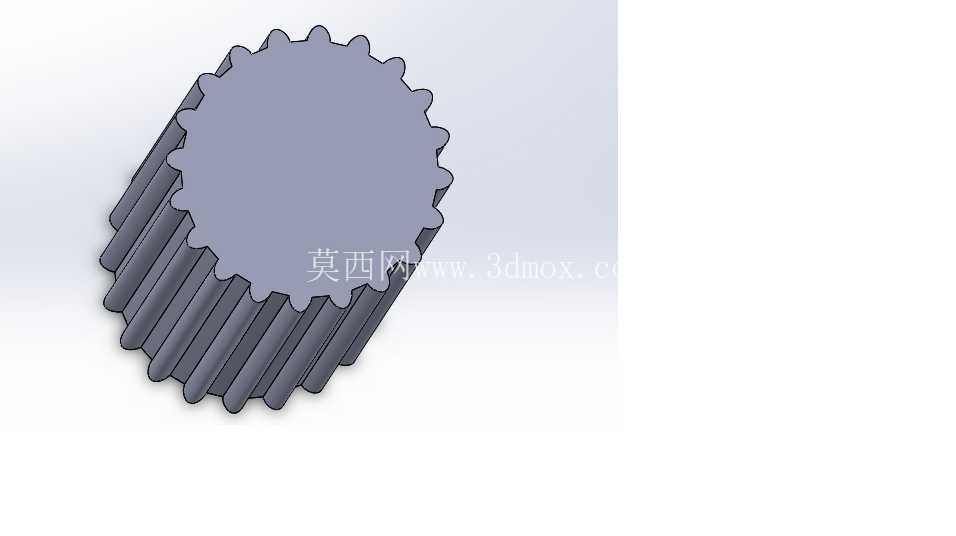

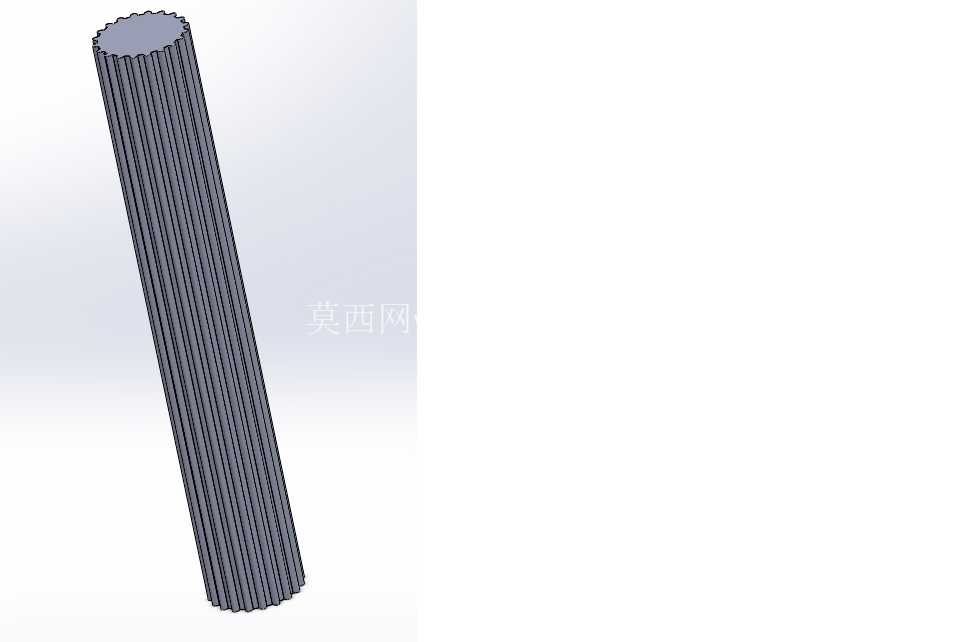

　　设计过程中需要重点校核齿面接触强度、齿根弯曲强度以及轴身的扭转刚度，根据不同的载荷工况调整齿厚、模数以及有效配合长度，比如在矿山设备的重载传动场景下，会适当加大齿根圆角半径，提升轴的整体抗冲击性能；而在精密机床的传动场景中，则会严格控制齿距累积误差、齿向误差等形位公差，保证传动过程中的运动精度，避免出现传动间隙过大导致的加工精度下降问题。这类花键轴的外形通常为圆柱状结构，齿部沿圆周均匀分布，没有多余的外置结构，整体结构紧凑，可在有限的安装空间内实现大扭矩传递，相比普通平键连接的轴类零件，其承载能力可提升30%以上，同时对中性更好，更适合高速重载的传动场景。

　　在实际选型应用中，需要根据传动系统的额定扭矩、最高转速、安装空间尺寸来匹配对应的花键轴参数，同时要考虑配套齿轮的内花键加工精度，保证两者的配合间隙处于合理区间，间隙过大会导致传动冲击、噪音增大，间隙过小则会出现装配困难、运转卡滞的问题。另外，这类花键轴的材料通常选用合金结构钢，经过调质、齿面高频淬火等热处理工艺，保证芯部具备足够的韧性，齿面具备较高的硬度与耐磨性，可适应长期高负荷运转的工况需求；加工过程中需要先完成轴身的粗车、精车工序，再通过滚齿、插齿工艺加工齿部，最后进行磨削加工保证尺寸精度与形位公差符合设计要求，部分高精度要求的场景还会对齿面进行珩磨处理，进一步降低齿面粗糙度，提升啮合平稳性。在设备维护场景中，这类花键轴的检查重点是齿面磨损情况、齿面是否出现裂纹、轴颈是否出现变形，定期检查润滑状态，避免缺油导致的齿面异常磨损，当齿面磨损量超过设计阈值时需要及时更换，避免故障扩大影响整套传动系统的运行。
