带红色瓶盖透明PET饮用矿泉水瓶结构

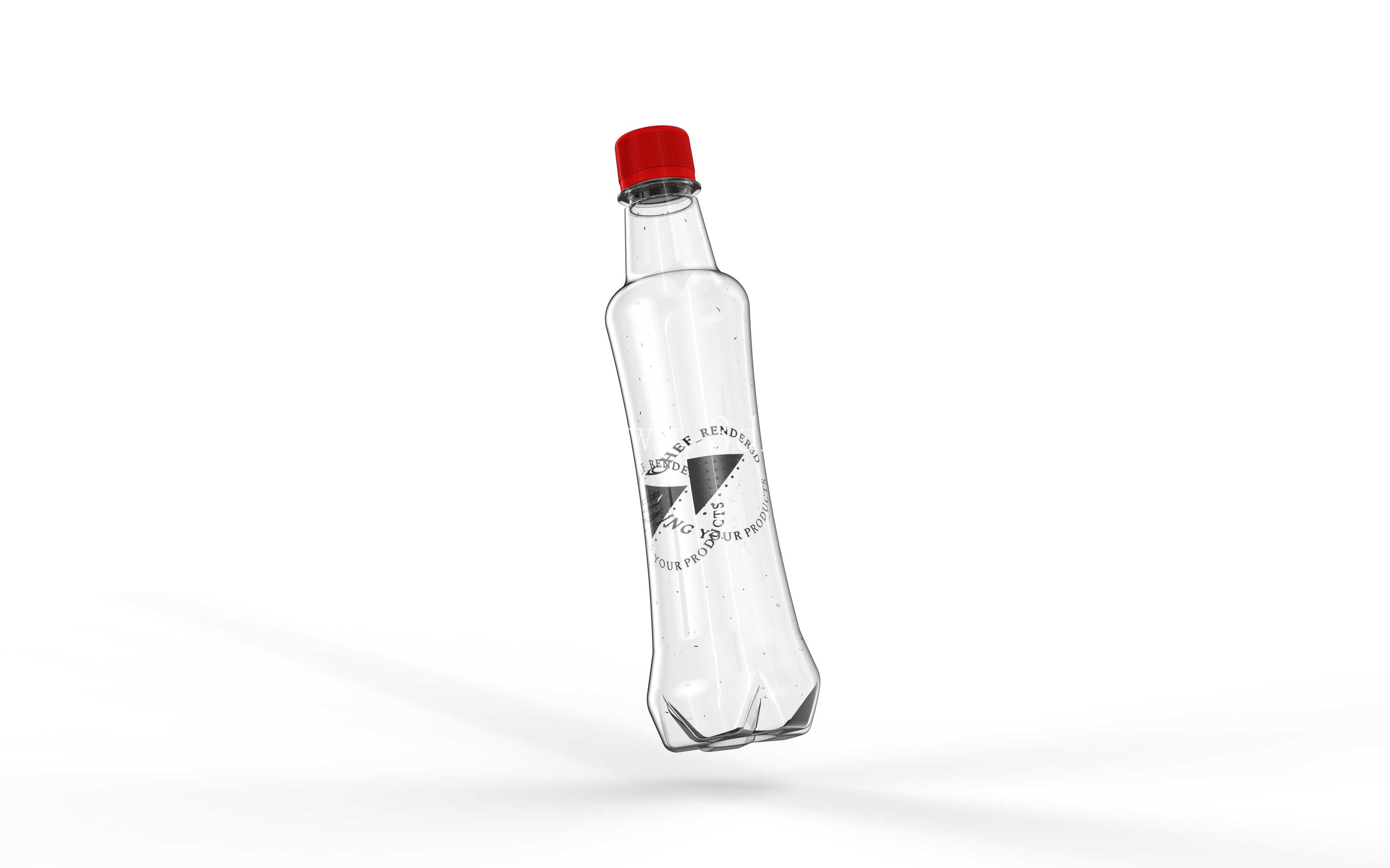

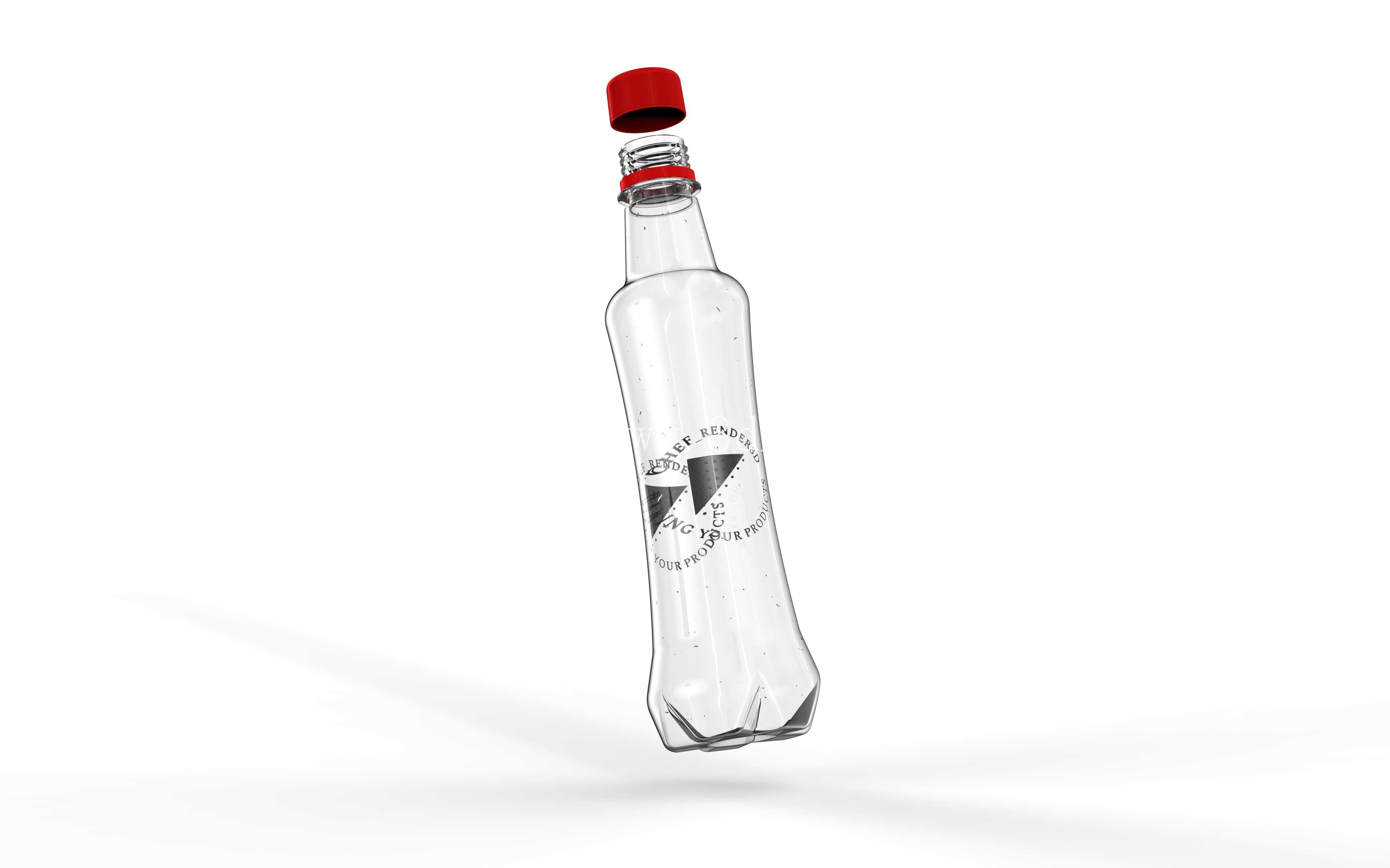

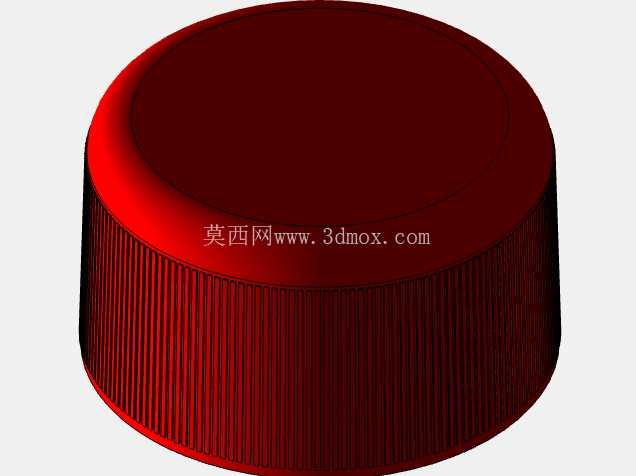

　　日常快消品包装领域里，PET瓶装饮用水的容器结构是量产规模极大的民用工业制品，这类薄壁塑料容器的三维结构设计，需要兼顾吹塑成型工艺可行性、灌装线适配性、运输堆叠可靠性、终端握持使用体验多个维度的工程要求，绝非简单的曲面造型堆砌。从结构细节来看，这款瓶身采用通体透明的食品级PET材质设计，瓶口位置配置标准化的红色螺纹防盗瓶盖，瓶盖与瓶口衔接处设置有一圈密封衬垫配合的限位台阶，防盗环的断裂连接点结构完整还原，能够准确模拟瓶盖首次拧开时的断裂受力状态，为包装线的封盖扭矩调试、瓶盖开合力测试提供结构参考。

　　瓶身主体曲面做了微收腰的弧度处理，既匹配成年人手掌握持的自然弧度，减少满水状态下握持的滑脱概率，也能在瓶壁壁厚控制在0.2-0.3mm的薄壁状态下，通过曲面的弧度张力提升瓶身径向抗挤压能力，避免运输堆码过程中出现瓶身凹陷变形的问题。瓶身下半部分靠近瓶底的位置，做了多道环形的加强筋结构，这部分结构的设计初衷，是抵消灌装时高温液体带来的瓶身热变形应力，同时提升满瓶状态下垂直方向的承压能力，满足仓储环节多层堆叠的载荷要求，避免下层瓶体被压溃漏液。

　　瓶底采用经典的五瓣式内凹花瓣底结构，这种结构是PET碳酸饮料、饮用水瓶的通用成熟设计，内凹的弧度能够分散瓶内液体的静压力，同时让瓶底放置时的接触点形成稳定的支撑环，即使放置在存在轻微平面度误差的输送台面上，也能保持直立状态不倾倒，不会在灌装输送环节出现倒瓶卡线的生产故障。从建模的结构还原度来看，整个瓶体的曲面过渡做了连续的G2曲率处理，没有出现曲面棱角、褶皱的问题，能够直接导入吹塑模具的模流分析软件，模拟型坯吹胀过程中的壁厚分布情况，提前预判瓶身局部壁厚过薄导致的成型不良问题。在实际行业应用场景中，这类瓶体结构模型可用于快消品包装研发环节的结构验证，设计师可以在三维环境中调整瓶身的弧度、加强筋的位置深度、瓶口螺纹的参数，快速迭代不同容量规格的瓶型方案，不需要每次都开制实物手板来验证握持手感、堆叠强度；同时也可以用于灌装生产线的输送线、旋盖头、贴标工位的设备调试，通过导入瓶体三维模型，提前校准输送导轨的宽度、旋盖头的下压行程、贴标机的标板位置，减少设备现场调试的物料损耗与时间成本。

　　很多刚接触包装结构设计的工程师容易忽略瓶身与标签的配合边界，这款模型的瓶身中部预留了平滑的标签贴装区域，该区域的曲面做了展平预处理，标签贴装后不会出现褶皱、翘边的问题，区域上下两端的微小凸棱能够限制标签的上下位移，避免运输过程中标签出现滑移错位。另外瓶口的螺纹规格采用行业通用的PCO1881标准口径，能够适配市面上绝大多数的瓶装水灌装头、瓶盖产品，不需要单独定制适配的封盖配件，能够大幅降低包材的采购成本与供应链适配难度。从安装与适配边界来看，瓶体总高控制在230mm左右，瓶身最大直径65mm，能够适配常规的瓶装水纸箱装箱格位、自动售货机的货道尺寸，不需要调整现有成熟的外包装、售货机货道参数，能够直接对接现有量产供应链体系，减少新瓶型落地的适配改造成本。瓶身的重量控制在18g左右，在满足结构强度要求的前提下尽可能压缩PET原料的用量，既符合包装轻量化的行业趋势，也能有效降低单瓶的包材成本，适配大规模量产的成本控制要求。
