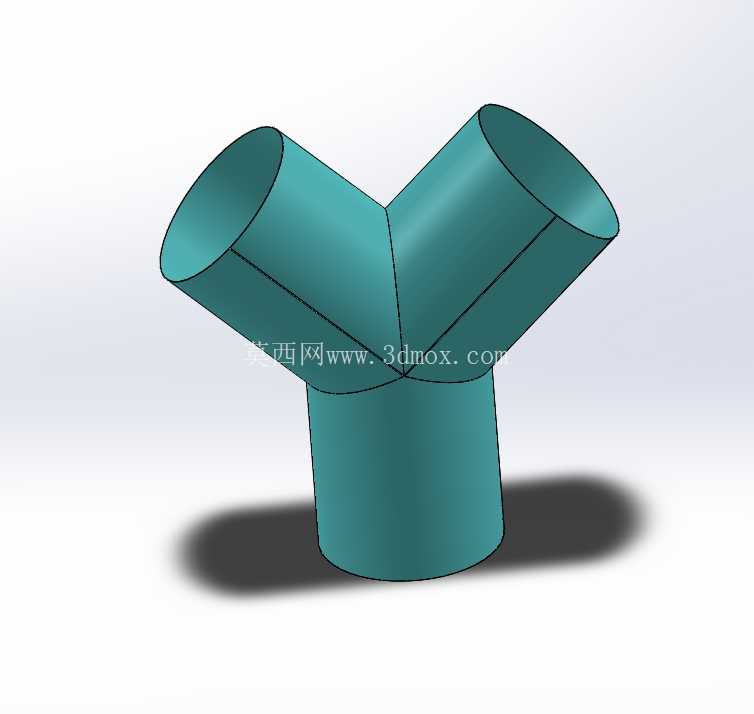

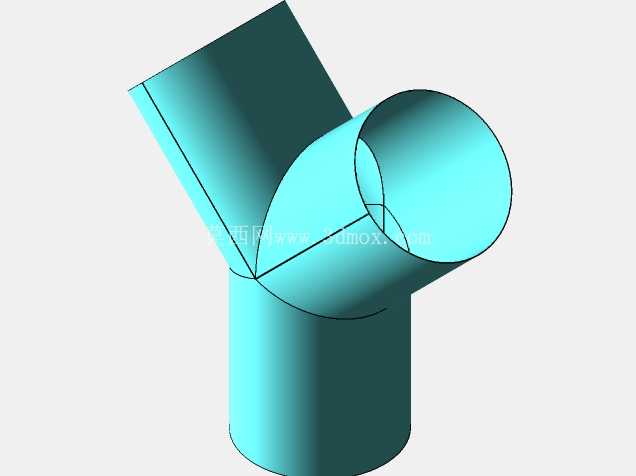

直径400mmY型三通风管金属构件

　　在工业通风、除尘、物料气力输送系统的管路布局中，Y型三通是实现管路分流、合流的核心连接构件，这款公称直径400mm的Y型三通风管，针对中低压流体输送场景设计，可适配常规工业通风系统的主支管对接需求，常见于厂房除尘管网、车间送排风系统、粉状物料气力输送管线的节点位置，能够在不额外增加管路变径组件的前提下，实现单路管路向两个对称方向的流体分流，或是将两路对称布置的管路流体汇流至单路主管，减少管路转角处的风阻损耗与紊流产生。从结构设计逻辑来看，这款Y型三通采用三个等直径管口的对称布局，三个管段的轴线交汇于同一节点，相邻管段的夹角经过流体仿真优化，避免了直角三通易出现的流体对冲、局部阻力过大的问题，管段相贯线处采用平滑过渡的曲面衔接，没有突兀的折角结构，能够让流体在经过分流或合流节点时保持相对平稳的流态，降低管路运行过程中的风噪与压力损失，同时也能减少含尘气流经过时的粉尘积留问题，降低管路堵塞的维护频次。

　　在外形尺寸与安装边界层面，该构件所有对接管口的公称直径统一为400mm，可直接与同直径的圆形金属风管进行对接，对接端可根据实际安装需求选择法兰连接、抱箍连接或是插接铆接的形式，三个管口的端面均保持与自身管段轴线垂直，保证对接时的同轴度要求，避免安装后出现管路错位、密封不严的问题。构件整体采用等壁厚金属板材成型，相贯线位置的接缝处做了贴合处理，成型后整体结构刚性均匀，能够承受常规通风系统的管内风压，不会在系统启停风压波动时出现明显的结构形变。

　　从实际工程应用的角度出发，这类等径Y型三通在管路布局时，需要预留足够的安装操作空间，三个方向的对接管路需要做好承重支撑，避免节点位置承受过大的管路轴向载荷，同时在用于含尘气流输送时，可根据实际粉尘浓度调整安装角度，尽可能让分流方向的管段保持顺流走向，减少粉尘在节点位置的沉降堆积。在建模实现过程中，这类构件的核心难点在于三个圆柱管段的相贯线处理，需要保证三个管段的曲面衔接平滑，壁厚均匀一致，不能出现曲面扭曲、壁厚突变的问题，否则会直接影响后续的钣金展开下料精度，导致实际加工时拼接缝隙过大，增加现场焊接或是咬口连接的施工难度。

　　这款模型的曲面过渡处理贴合实际钣金加工的工艺要求，相贯线位置的曲率连续，能够直接导出展开图用于激光下料、卷板成型的加工流程，不需要设计人员再做额外的工艺修正，可直接用于通风管路的预制加工环节，适配常规的金属风管加工工艺，不管是采用镀锌钢板咬口成型，还是采用不锈钢板焊接成型，都能保证构件的成型精度与结构强度。在系统选型匹配时，400mm直径的风管通常对应每小时数千立方米的通风量，这款Y型三通的通流截面没有做缩径处理，不会在节点位置造成通流能力下降，能够匹配对应管径风管的额定通流量，不会成为整个管路系统的通流瓶颈。
