费斯托气动摆动驱动单元三维结构

　　这款摆动驱动单元是气动自动化回路里常用的执行部件，日常在轻工装配、电子元器件分拣、包装线工位切换这类场景里出镜率极高，核心作用是把压缩空气的压力能转换成固定角度的回转扭矩输出，带动工装夹具、挡停机构或者小型负载完成0到180度范围内的角度翻转、工位切换动作。从结构布局来看，本体采用方块式集成设计，没有外露的传动杆件，整体外壳做了硬质阳极氧化处理，表面粗糙度控制在Ra1.6以内，既可以降低车间环境里切削液、粉尘的附着概率，也能在紧凑安装空间里减少和周边构件的剐蹭磨损。

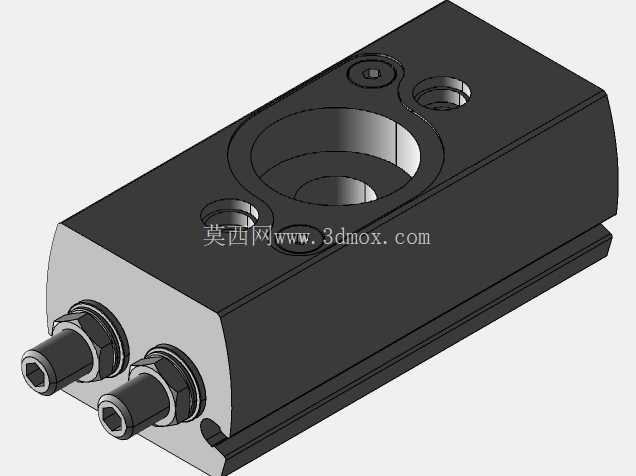

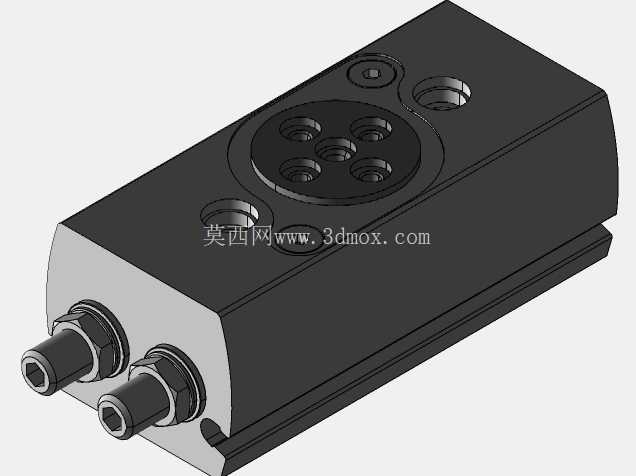

　　本体上的安装孔采用沉孔式布局，分为顶面定位孔组和侧面安装基准面两个定位维度，顶面的多孔位法兰面是负载安装接口，孔位的位置度公差控制在0.02mm范围内，适配标准的气动手指、真空吸盘座这类末端执行件的直接安装，不需要额外做转接板，能压缩工位的整体安装高度。侧面的两个快插式气口采用平行布局，气口轴线和本体底面平行，接入气管后不会在本体回转范围内形成干涉，气口内置了密封圈槽，适配常用的PU气管快插接头，装配时不需要额外缠绕生料带，能减少气路泄漏点。

　　设计阶段优先考虑了安装边界的适配性，本体底面是精加工基准面，平面度公差0.01mm，可以直接贴装在型材安装面或者设备立板上，不需要额外做找平处理；本体的回转半径做了严格的边界控制，输出法兰在180度回转过程中，外轮廓不会超出本体的宽度边界，在多工位密集排布的装配线上，相邻工位的最小间距可以压缩到10mm以内，不会出现运动干涉。内部的传动结构采用齿轮齿条式驱动，和叶片式摆动气缸相比，这种结构的输出扭矩更稳定，在0.6MPa的标准工作气压下，全行程范围内的扭矩波动不超过5%，不会出现启动段扭矩不足、行程末端扭矩过剩的问题，适合带动需要平稳启停的精密工装。

　　本体上的两个缓冲调节孔隐藏在顶面安装孔的间隙位置，不需要拆开本体就可以用内六角扳手调节行程末端的缓冲阻尼，适配不同负载重量下的缓冲需求，避免高速回转时的末端冲击导致工装定位偏移。气路通道全部在本体内部集成加工，没有外置的气路铜管，既减少了外部气路损坏的风险，也让整体外观更整洁，日常维护时只需要定期检查气口密封和回转间隙即可，不需要拆解内部结构。在实际选型适配时，要注意输出法兰的负载偏心距不能超过额定值，如果负载重心偏离法兰回转中心超过20mm，需要额外加装支撑轴套，避免长期偏载导致内部轴承磨损；安装时优先采用底面定位+侧面销钉限位的方式，比单纯用螺丝锁紧的重复定位精度高0.03mm左右，适合需要频繁拆装维护的工位。这款结构的细节处理也贴合车间实际使用需求，本体的边角都做了C1倒角，装配时不会划伤操作人员的手套或者气管表面；所有外露的金属件都做了防锈处理，在湿度较高的车间环境里长期使用也不会出现锈迹卡滞的问题。
