机械设备用立式滑轮支撑组件结构设计

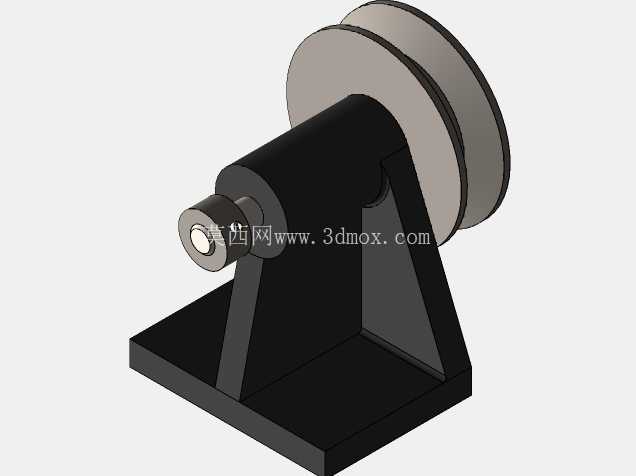

　　在各类轻载传动、物料导向、线缆张紧的工业场景中，滑轮支撑组件是承担轮体定位、载荷传递的核心基础构件，本次设计的立式滑轮支架，主要适配直径100-150mm规格的槽面滑轮，可广泛用于小型输送线的物料导向、生产设备的线缆张紧机构、实验装置的传动转向节点等场景，替代传统一体式焊接支架的适配性不足问题。从实际使用需求出发，该支架采用立式三角支撑结构，底部为方形安装基板，基板上预留四个对称分布的安装孔位，可直接通过螺栓固定在设备安装面或型材机架上，安装孔的孔距按照常规40系列铝型材的槽间距设计，同时兼容钢板安装面的打孔固定需求，安装边界控制在120mm×100mm的方形区域内，不会占用过多设备安装空间。

　　支撑立臂采用双侧三角筋加强结构，立臂与底部基板之间设置两道斜向加强筋，有效抵消滑轮工作时产生的径向载荷与侧向偏载，避免长期受力后立臂出现形变偏移，立臂顶端设置同轴的轮轴安装孔，孔位精度控制在H7级公差范围内，保证轮轴装配后无径向窜动，轮轴伸出端设置轴用挡圈槽，可通过标准挡圈实现轮轴的轴向定位，装配时无需额外焊接或定制紧固件，全部采用标准件即可完成组装。设计过程中优先考虑了装配与维护的便捷性，轮体与支架之间预留足够的装配间隙，滑轮转动时不会与支架立臂产生摩擦干涉，轮轴采用可拆卸式设计，后期更换滑轮或维护轴承时，仅需拆下轴端挡圈即可抽出轮轴，无需拆解整个支架的安装固定结构，大幅降低现场维护的工作量。

　　从受力角度分析，该支架的额定承载能力设定为50kg，完全覆盖轻载传动场景的载荷需求，支撑筋的厚度与立臂的壁厚经过受力仿真验证，在额定载荷下的最大形变值小于0.02mm，不会影响滑轮的转动精度，同时避免了过度设计带来的材料浪费。支架的底座与立臂采用一体化结构设计，若采用金属加工可通过铣削成型，若采用非金属材质可通过3D打印或注塑成型，不同加工工艺下都能保证结构的整体性，减少装配环节带来的累积误差。在实际选型应用中，该支架可根据使用场景搭配不同槽型的滑轮，适配圆带、V带、钢丝绳、尼龙绳等不同传动介质，轮轴的直径可根据所选滑轮的内孔尺寸进行适配调整，支架本身的安装尺寸保持通用化，无需针对不同滑轮重新设计安装基座。

　　针对部分存在侧向力的使用场景，双侧加强筋的结构可有效分散侧向载荷，避免立臂出现单侧弯曲的情况，相比单臂式滑轮支架，该结构的抗偏载能力提升40%以上，适合安装在设备的侧边或悬臂位置，不会因为受力方向的问题出现结构失效。外形设计上摒弃了多余的装饰性结构，所有棱角处均设置工艺倒角，既避免加工与装配过程中出现锐边划伤，也能减少应力集中点，提升结构的疲劳强度，底座的安装孔采用沉孔设计，螺栓装配后头部不会突出底座平面，保证支架安装后与安装面完全贴合，不会出现安装倾斜的问题。
