摩托车前叉上联板结构设计

　　该零件属于两轮摩托车转向系统的核心承载连接件，日常骑行场景中承担着连接左右前减震筒、固定方向柱、传递转向力矩的关键作用，是摩托车前部受力路径上的重要节点。从实际装车工况来看，车辆行驶过程中前轮受到的路面冲击、制动时的纵向载荷、转向时的横向力矩，都会通过前减震器传递到该零件上，再经由方向柱传递至车架主体，因此其结构强度直接关系到骑行的操控稳定性与行驶安全。

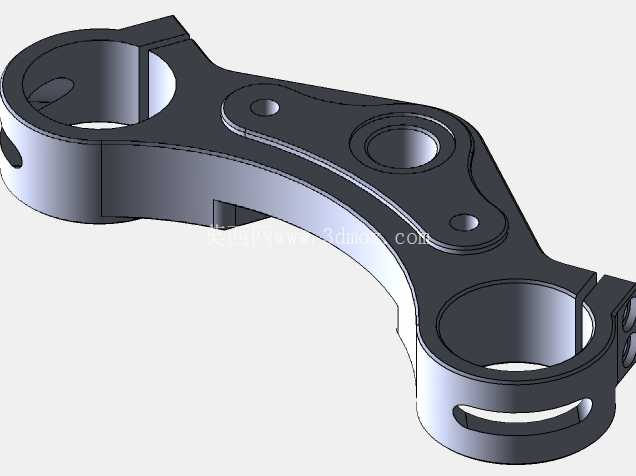

　　从结构设计逻辑来看，零件两端设置的大尺寸通孔为前减震筒安装位，孔侧预留的开槽结构用于配合锁紧螺栓实现减震筒的抱紧固定，可适配对应直径的正置或倒置前减震外筒，安装时通过螺栓收紧开槽间隙即可将减震筒与该零件牢牢锁止，避免出现减震筒转动、窜动的问题。零件中部的阶梯孔为方向柱安装位，用于与转向柱上端配合定位，保证转向过程中该零件与方向柱同步转动，精准传递骑手的转向操作。零件本体上分布的多个小凸台与沉孔，分别用于安装车把固定座、仪表支架、线束固定卡扣等附属部件，集成化的结构设计减少了额外支架的使用，让前部走线与部件布置更加紧凑。

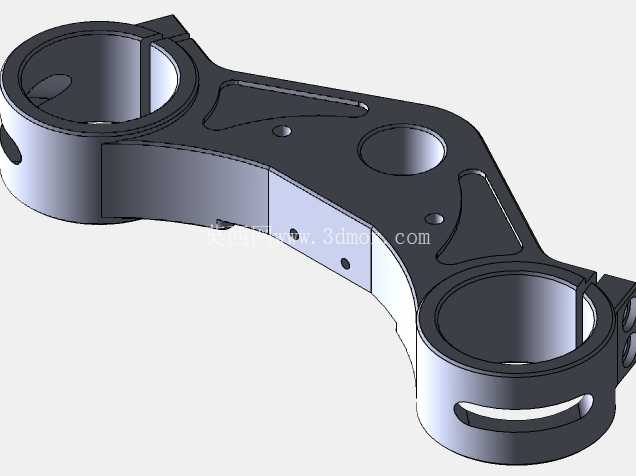

　　设计过程中充分考虑了受力分布特性，零件整体采用变截面弧形过渡结构，在两个减震安装位与中部方向柱安装位之间的连接区域做了加厚处理，对应应力集中的转角位置全部采用圆角过渡，避免应力突变导致的疲劳断裂问题。零件表面的减重凹槽设计，在保证整体结构刚度满足载荷要求的前提下，尽可能去除了非受力区域的多余材料，有效降低了零件自重，减少了前部簧下质量，对于提升车辆转向灵活性、改善减震响应速度有实际帮助。

　　从安装边界尺寸来看，两端减震安装孔的中心距严格匹配对应车型的前减震间距设计，孔的内径公差控制在合理范围，既保证减震筒能够顺利装配，又能保证锁紧后的抱紧力足够。中部方向柱安装孔的同轴度、两端减震孔的平行度都有严格的形位公差要求，避免装配后出现前减震偏斜、转向卡滞的问题。零件的整体厚度、安装面的平面度也经过校核，保证与车把座、锁紧螺母等配合部件的贴合度，避免装配后出现应力不均的情况。

　　在实际建模过程中，需要重点关注各个安装孔的位置度公差、开槽处的壁厚控制，以及各个过渡圆角的处理，避免出现壁厚突变导致的铸造或加工缺陷。该结构的设计思路也可延伸适配不同排量的跨骑摩托车、越野摩托车的前叉连接需求，仅需调整安装孔间距、孔径以及整体厚度参数，即可匹配不同车型的载荷要求。
