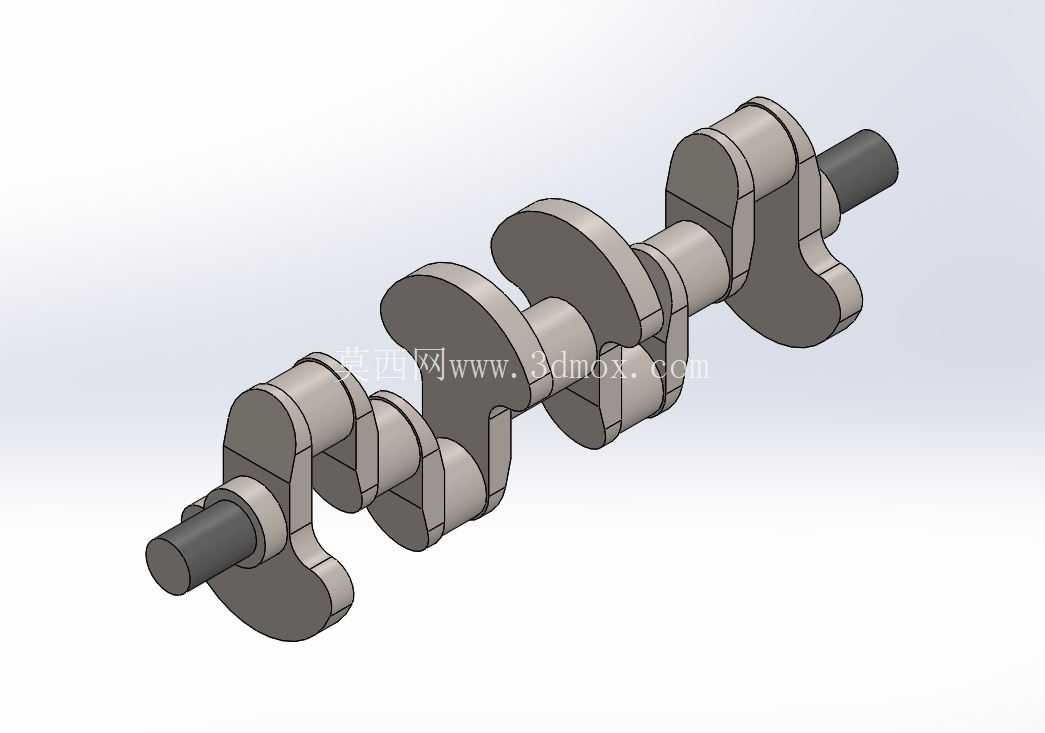

多拐式发动机曲轴结构三维数模

　　从实际应用场景出发，这类曲轴广泛适配小排量乘用车动力单元、小型通用汽油机组、固定式工业动力泵站等设备，在设备运行过程中，曲轴需要持续承受连杆传递来的周期性爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上每个曲柄臂都做了偏心配重结构，配重块的轮廓与曲柄销、主轴颈的偏心距经过匹配计算，能够平衡旋转过程中产生的不平衡力矩，降低主轴颈处的支撑载荷，延长主轴承的使用寿命。在往复式动力设备的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载零件，这套数模还原的是直列四缸动力单元配套的四拐整体式曲轴结构，从结构设计逻辑来看，整体式锻造曲轴的布局完全匹配直列四缸的点火间隔角要求，四个曲柄销按照180度相位差错落布置，能够保证四个气缸的做功行程均匀错开，让动力输出的扭矩波动控制在合理区间，减少整机运转时的一阶、二阶振动传递。

　　从安装边界来看，曲轴两端的主轴颈为同轴等径设计，作为整个零件的旋转支撑基准，装配时需要与缸体主轴承座、主轴承瓦配合，轴颈表面的粗糙度、圆柱度公差直接影响装配后的油膜形成效果，设计时主轴颈与曲柄销之间的过渡圆角做了圆弧过渡处理，避免应力集中导致的疲劳断裂风险，这也是曲轴结构设计中最核心的强度管控点。曲轴的动力输出端设置有法兰连接结构，用于与飞轮、离合器总成或者动力输出皮带轮连接，输入端则预留了正时齿轮、机油泵驱动齿轮的安装轴段，能够同步驱动配气机构、润滑系统附属部件运转，整个零件的润滑油道在三维结构中做了贯通设计，主轴颈与曲柄销之间的斜向油道能够将主油道的压力润滑油输送到连杆轴承位置，保证高转速运转下的摩擦副润滑可靠性。

　　从结构细节来看，每个曲柄销的长度尺寸匹配对应的连杆大头宽度，安装时连杆大头可以顺畅装配到曲柄销上，轴向定位通过主轴颈处的止推片实现，控制曲轴运转过程中的轴向窜动量在允许公差范围内，避免前后端密封件出现偏磨漏油的问题。设计过程中需要重点校核曲柄臂的抗弯截面模量，结合材料的疲劳强度参数，确认在最高爆发压力、最高转速工况下的应力分布是否在许用范围内，配重块的外形轮廓还需要避让缸体内部的加强筋、连杆运动轨迹，避免运转过程中出现运动干涉。

　　这类整体式曲轴相比组合式曲轴，具备更好的结构刚度与装配精度，更适合高转速、高负荷的连续运转场景，数模还原的结构细节完全覆盖了实际生产加工中的工艺特征，包括轴颈的退刀槽、油孔的倒角、配重块的去重凸台结构，能够直接用于结构教学、装配干涉校验、运动仿真分析等场景，在做整机概念设计阶段，可以直接调用该结构调整主轴颈间距、曲柄半径、配重轮廓等参数，快速匹配不同缸径、不同行程的动力单元设计需求，减少从零开始建模的重复工作量，也能避免结构设计中遗漏润滑油道、过渡圆角这类关键细节，降低后续设计迭代的出错概率。
