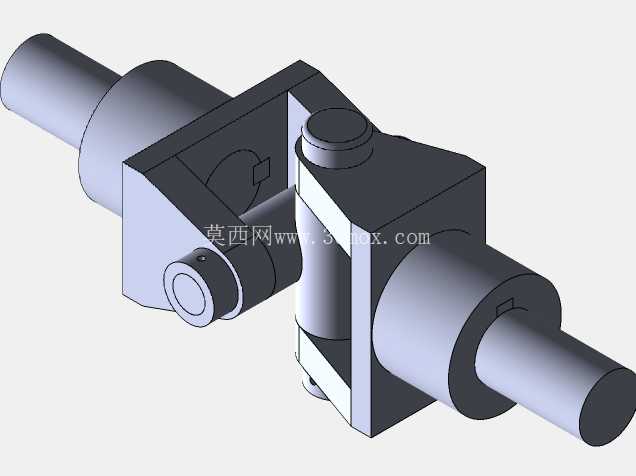

可补偿偏角的十字轴式万向传动接头

　　在各类需要跨轴线传递旋转扭矩的工业场景中，这类万向传动接头是解决轴系不对中问题的核心基础部件，区别于刚性联轴器仅能传递同轴扭矩的局限，它可以在两连接轴存在一定角度偏差的工况下稳定完成动力传输，不会因为轴系安装误差、运行过程中的机架形变、传动部件相对位移产生卡滞或额外的交变载荷。从实际应用场景来看，这类部件广泛覆盖从小型精密传动设备到中重型工业传动链路的需求：在轻工设备的进给机构中，它可以抵消安装工位调整带来的轴系偏角，保证进给运动的扭矩传递平顺；在输送线的分段传动链路里，它能适配机架拼接产生的同轴度误差，避免长期运行下的轴系疲劳损坏；在小型动力输出单元的末端传动环节，它可以补偿设备运行振动带来的轴系位移，降低轴承端的额外径向载荷。

　　从功能特性上看，该接头采用十字轴式的核心传动结构，两端的轴叉通过中间十字销轴实现铰接，两个旋转自由度的设计让它可以在两轴夹角不超过设计阈值的范围内，持续稳定传递旋转运动与扭矩，传动过程中不会出现传动比突变的问题，能保证输出端的转速波动控制在合理区间，不会对后端负载产生冲击。结构上没有冗余的复杂零件，所有铰接位置都预留了合理的配合间隙，既保证转动灵活无卡滞，又不会因为间隙过大产生传动回差，适配多数对传动精度有基础要求的场合。

　　设计思路上，整个结构优先考虑传动可靠性与安装便捷性：两端的连接轴段采用等直径光轴设计，可以直接配套联轴器抱紧结构或者带键槽的轴孔配合，不需要额外加工复杂的连接结构就能完成装配；中间的十字销轴与轴叉的配合位置，采用了限位结构防止销轴轴向窜动，不需要额外加装复杂的轴向固定零件，日常维护时仅需要检查铰接位置的磨损情况即可；整体结构的受力路径经过优化，扭矩从输入端轴叉传入后，通过十字销轴均匀分配到输出端轴叉，所有受力截面都做了圆弧过渡处理，避免应力集中导致的部件断裂，在额定扭矩范围内可以长期稳定运行。

　　从外形尺寸与安装边界来看，该接头的主体铰接部分的外轮廓做了切边处理，最大回转直径控制在合理范围，安装时不需要预留过大的周边避让空间，两端伸出的轴段长度经过匹配设计，既保证足够的配合长度传递扭矩，又不会因为轴段过长导致悬臂弯矩过大；两轴允许的最大工作偏角覆盖常规工业安装的误差范围，不需要刻意将两轴调整到绝对同轴就能正常工作，大幅降低了现场安装的调试难度。需要注意的是，这类万向接头在单节使用时，输出轴的转速会存在周期性的小幅波动，因此在转速较高、对传动平稳性要求极高的场合，可以采用双节串联的安装方式抵消转速波动，单节结构更适合中低速、偏角补偿需求明确的传动场景。铰接位置的配合公差经过合理匹配，既可以在无额外润滑的工况下短期运行，也可以根据使用需求在销轴位置预留润滑通道，适配长期连续运行的工况需求。整个零件的结构没有复杂的曲面特征，加工工艺性良好，轴叉部分可以采用模锻成型后精加工配合面，十字销轴采用标准耐磨钢材加工即可，量产成本可控，同时也方便后期维护时更换易损零件。
