船舶系泊用霍尔型锚具三维结构设计

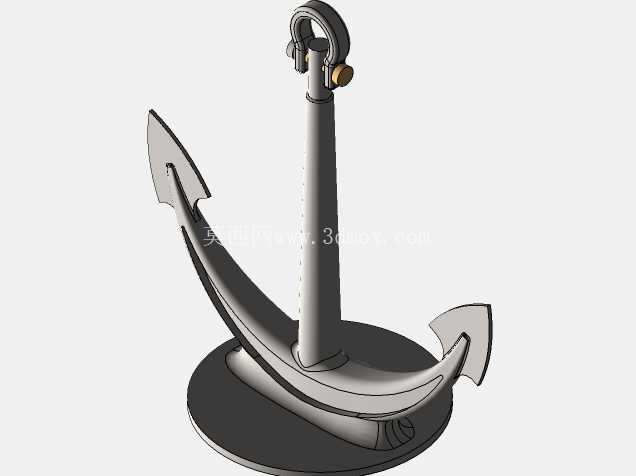

　　这款锚具的结构设计围绕船舶锚泊作业的实际工况展开，首先要考虑的是不同底质下的抓附性能，常规砂质、泥质海床是内河及近海船舶最常遇到的锚泊场景，锚爪的曲面弧度经过反复校核，保证锚体在被锚链拖动时能顺利啮入底质土层，不会出现走锚打滑的情况。从结构组成来看，整个锚体分为锚卸扣、锚干、锚爪、锚冠底座几个核心部分，锚卸扣部分采用环形铰接结构，和锚链的连接端预留了足够的转动间隙，允许锚体在抛锚、起锚过程中随锚链角度自由偏转，不会出现卡滞问题；卸扣的销轴做了防脱限位设计，避免长期受交变拉力作用出现销轴窜动脱落的风险。

　　锚干采用等强度变截面设计，上端和卸扣连接的位置截面做了加厚处理，因为这个位置在起锚时会承受锚机的最大拉力，同时还要承受船舶随波浪起伏产生的冲击载荷，往下到锚爪连接的位置截面逐渐过渡，在保证结构强度的前提下尽可能降低锚体整体重量，减少锚机的起吊负荷。两个对称分布的锚爪和锚冠底座是一体化的铰接结构，锚爪可以绕锚干下端的销轴在一定角度范围内转动，这个转动角度的限位是设计时的关键参数，角度过小会导致锚爪无法顺利啮入海床，角度过大则会在起锚时出现锚爪勾住海底礁石、杂物难以回收的问题，常规作业场景下这个转动角度控制在35度到40度之间，能兼顾抓附性能和起锚便利性。

　　锚冠底座采用圆形平底结构，一方面在锚体接触海床时能提供稳定的支撑面，保证锚爪在锚链拉力作用下顺利向下偏转啮入底质，另一方面在锚被收纳到锚穴的时候，圆形底座能和船壳的锚穴支撑面紧密贴合，减少航行过程中锚体晃动对船壳造成的碰撞损伤。从安装边界来看，锚卸扣的内孔尺寸适配常规规格的有档锚链，锚干的长度和锚爪的展开宽度需要匹配对应吨位船舶的锚穴尺寸，保证收锚时锚爪能顺利贴靠船壳，不会突出船舷过多增加航行阻力。

　　实际作业过程中，抛锚时锚体在重力作用下自由下沉接触海床，随着船舶缓慢后退，锚链逐渐放出，锚冠底座首先接触海床形成支点，锚爪在锚链水平拉力的作用下向下偏转，逐渐啮入海底土层，随着拉力增大，锚爪的啮入深度不断增加，直到整个锚体的抓力达到设计值，能抵御常规风、流作用下的船舶漂移力；起锚时锚机收卷锚链，当锚链被拉到垂直状态时，拉力作用在锚干上端，会带动锚爪反向偏转，逐渐从海床土层中脱出，顺利完成起锚作业。设计过程中还要考虑锚体的重心位置，重心需要落在锚干轴线上偏向锚冠的一侧，保证抛锚过程中锚体不会在空中翻转，能以正确的姿态接触海床，避免出现锚爪朝上无法抓底的情况。各个铰接位置的配合间隙也需要严格控制，间隙过小会在海水中出现泥沙卡滞导致锚爪无法转动，间隙过大则会在受冲击载荷时出现铰接面的异常磨损，缩短锚具的使用寿命。锚爪的刃口位置做了圆弧过渡处理，既保证啮入底质时的穿透力，也避免刃口过于尖锐在收纳时刮伤甲板作业人员或者船壳涂层。
