NPT内螺纹四通交叉管路接头

　　在流体输送系统的管路布设环节，多通路分流合流的需求十分常见，这类四通交叉结构的接头，主要承担四路同规格管路的交汇连接作用，适配液压、气动、低压流体输送等多个工业场景，在机床润滑管路、小型气动控制回路、工业设备冷却循环支路中都能见到这类零件的身影。不同于普通三通接头仅能实现三路介质的汇通，交叉式四通可以在同一节点完成四个方向的管路对接，在布设空间紧凑、需要十字交叉走管的安装场景下，能省去多个转接接头的拼接步骤，减少管路节点数量，也就相应降低了介质泄漏的潜在风险点。

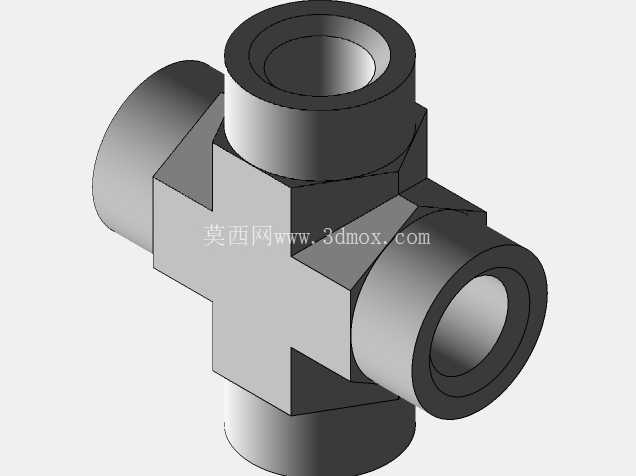

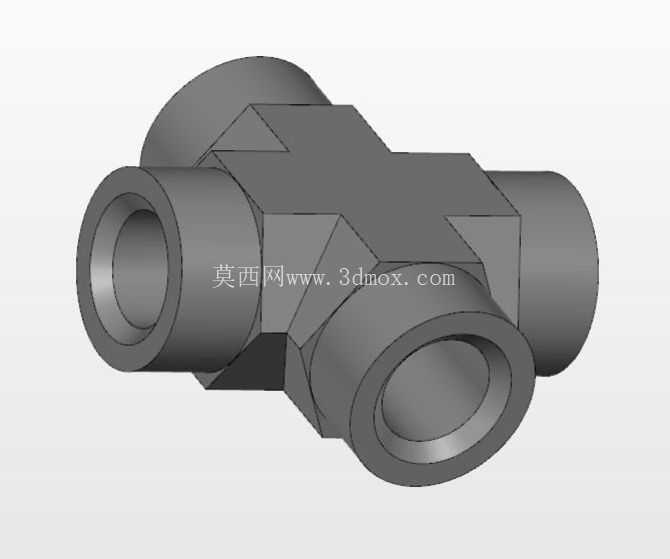

　　从结构设计来看，这个接头采用整体式锻造或棒料加工成型的本体结构，四个接口沿十字轴线对称分布，每个接口内部加工标准NPT锥管螺纹，依靠螺纹啮合时的锥面挤压变形实现密封，无需额外加装密封垫片就能满足中低压工况下的密封要求，适合输送矿物液压油、压缩空气、常温清水等常规工业介质。接头本体的中间交汇区域做了加厚处理，四个接口的根部设计有过渡圆弧，避免直角转折带来的应力集中问题，在管路存在轻微振动的工况下，能有效降低根部断裂的失效概率。外形结构上，接头中间的夹持部位设计为对称的六方结构，方便安装时使用标准扳手施加拧紧力矩，不会出现打滑问题，四个接口的外圆尺寸与螺纹规格匹配，安装时可以预留足够的扳手操作空间，不会和相邻管路产生干涉。

　　安装边界方面，这类接头的四个接口同轴度公差控制在合理范围内，对接管路后不会出现别劲现象，相邻两个接口的中心距与接口外径匹配，当对接同规格硬管或软管接头时，相邻接头的锁紧螺母不会发生碰撞，能够满足狭小空间内的密集管路布设需求。设计这类接头的三维模型时，需要重点保证四个螺纹孔的轴线位置度，确保两两轴线垂直相交于本体中心，避免安装后管路出现偏斜；中间交汇的流道要做平滑过渡，减少介质流通时的阻力损失，避免出现流道死角造成介质沉积；六方夹持面的尺寸要符合标准扳手的开口尺寸，方便现场安装维护。

　　实际选型使用时，需要根据管路的工作压力、介质类型匹配对应的本体材质，常规工况下采用碳钢镀锌处理即可满足防锈和强度要求，腐蚀工况下可以更换为不锈钢材质，螺纹加工精度要符合NPT螺纹的标准公差要求，保证拧紧后密封可靠。这类十字交叉接头在实际管路装配中，相比多个弯头、三通拼接的方案，整体结构更紧凑，安装效率更高，流道通畅性更好，在空间受限的设备内部管路布设中优势十分明显，能够有效简化管路走向，减少装配工作量，同时降低多节点连接带来的泄漏隐患，是流体管路系统中十分常用的一类连接件。
