无微型USB端口TP4056锂电池充电模块

　　这款无微型USB端口的TP4056锂电池充电模块，是面向嵌入式供电、小型电子设备内置充电场景设计的功能部件，在便携检测仪器、小型物联网传感节点、手持DIY电子装置、低功耗工控终端这类需要内置单节锂电池供电的设备中应用广泛。区别于带USB接口的通用版本，该模块取消了板载USB输入接口，直接预留焊盘供工程师在整机布线时接入前端供电线路，更适合集成到设备内部PCB组件中，避免外接接口占用设备外壳空间，也能减少外接接口带来的结构干涉问题。

　　从功能特性来看，该模块基于TP4056线性充电芯片搭建，核心实现单节3.7V锂电池的恒流恒压充电控制，板载集成了充电状态指示电路、电池反接保护、过充保护相关的外围元件，无需额外搭配复杂外围电路即可完成充电逻辑控制。模块的输入电压适配常规5V直流供电，可直接对接设备内部的5V供电母线，充电电流可通过板载的电阻参数进行适配调整，满足不同容量锂电池的充电需求，在电池电压达到预设阈值后自动切换为涓流补电模式，充满后自动截止，避免电池过充损伤。

　　设计思路上，该模块采用了单面元件布局的PCB结构，所有贴片元件均布置在PCB的同一侧，背面无凸起元件，在整机装配时可以直接贴合设备内部的安装平面，或者通过插针焊接到主控板上，降低装配难度。PCB板的边缘预留了四个定位缺口，既可以通过螺丝直接固定在设备内部的安装柱上，也可以配合绝缘胶贴进行粘接固定，适配不同的安装场景。输入、输出端均采用标准间距的焊盘设计，兼容常规2.54mm间距插针焊接，也可以直接飞线连接，方便工程师根据整机布线需求选择接线方式。

　　外形尺寸与安装边界方面，模块整体为矩形薄型PCB结构，板厚采用常规1.6mm玻纤板材质，整体厚度控制在5mm以内，包含板上最高元件的总高度不超过6mm，在设备内部预留7mm的安装高度空间即可完成装配，不会占用过多的内部竖向空间。PCB的长宽尺寸适配小型设备的内部空余空间，边缘做了圆角处理，避免装配时划伤内部导线或者其他元件。安装时需要注意，模块上的功率元件在大电流充电时会产生一定热量，安装位置需要避开对温度敏感的元件，同时预留一定的散热空间，不要完全密封在密闭无空气流通的腔体内部，避免热量累积导致充电效率下降。

　　在实际设备集成过程中，该模块的接线逻辑清晰，输入端直接连接设备内部的5V直流供电输出，输出端对应连接锂电池的正负极，无需额外编写控制程序，上电即可自动完成充电流程。状态指示引脚可以根据需求外接LED指示灯，布置到设备外壳上用于显示充电状态，也可以直接悬空不接，不影响核心充电功能的实现。相比带USB接口的版本，该模块去掉了冗余的外接接口，不仅降低了模块本身的体积，也避免了USB接口长期插拔带来的接触不良问题，更适合作为内置部件长期固定在设备内部使用，在批量生产的小型电子设备中，这种无接口的设计也能降低整机的物料成本，减少结构设计中需要预留接口开孔的工作量。

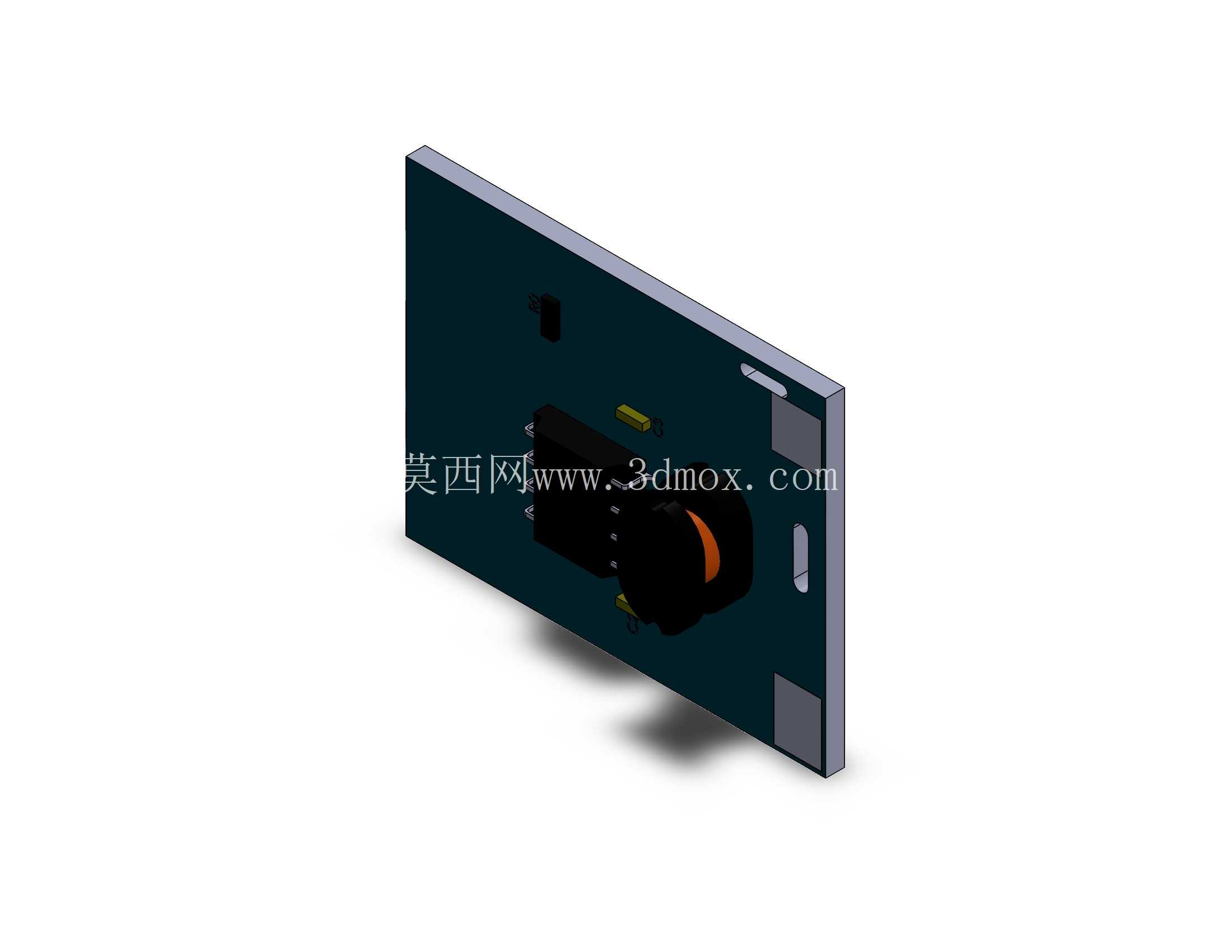

　　在结构设计适配时，工程师需要注意模块上电感元件的位置，在设计周边结构件时避开该元件的高度区域，不要在元件上方设计压筋或者凸台，避免挤压元件导致虚焊或者损坏。模块的焊接焊盘做了沉金处理，无论是手工焊接还是回流焊工艺都能获得可靠的焊接强度，适合小批量打样以及批量生产的工艺要求。在进行三维建模时，该模块的所有元件高度、位置都按照实际实物尺寸进行还原，工程师在进行整机结构设计时可以直接调用该模型进行装配干涉检查，提前预判安装空间是否充足，避免实际打样后出现元件干涉、安装空间不足的问题，缩短产品开发的迭代周期。
